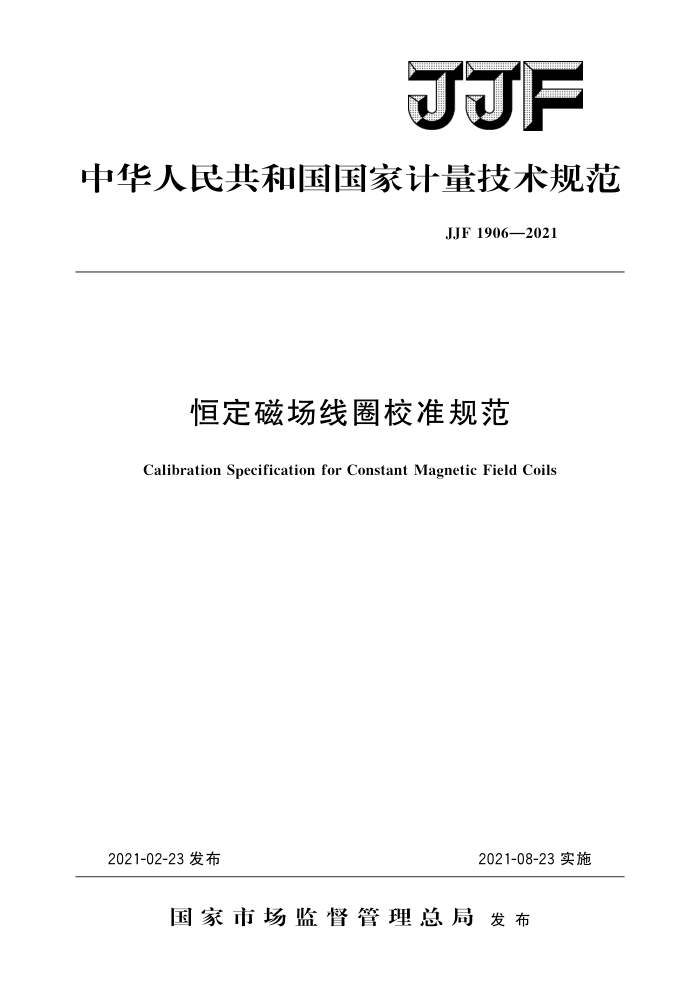

JJF
中华人民共和国国家计量技术规范
JJF 1906—2021
恒定磁场线圈校准规范
Calibration Specification for Constant Magnetic Field Coils
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1906—2021
恒定磁场线圈校准规范
JJF 1906—2021
Calibration Specification for
Constant Magnetic Field Coils
归口单位：全国电磁计量技术委员会
主要起草单位：浙江省计量科学研究院
国防科技工业弱磁一级计量站
参加起草单位：湖南省永逸科技有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF1906—2021
本规范主要起草人：
虞志书（浙江省计量科学研究院）程华富（国防科技工业弱磁一级计量站）言敬 (浙江省计量科学研究院)
参加起草人：
李享（国防科技工业弱磁一级计量站）李建（浙江省计量科学研究院）赵文纯（国防科技工业弱磁一级计量站）朱永红（湖南省永逸科技有限公司） JJF1906—2021
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (7) (8) (10) (12)
范围· 2 引用文件. 3 术语·· 4 概述· 5 计量特性· 5.1线圈常数K 5.2磁场均匀度△ 6校准条件 6.1环境条件.. 6.2测量标准及其他设备
校准项目和校准方法
7
7.1校准项目。 7.2校准方法 8 校准结果表达· 9 复校时间间隔.. 附录A线圈常数的不确定度评定示例附录B校准原始记录内页格式
..
附录 C 校准证书内页格式
- JJF1906—2021
引
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1906—2021
恒定磁场线圈校准规范
1范围
本规范适用于线圈常数为（1×10-5～1×10-2）T/A的恒定磁场线圈的校准。
2 引用文件
本规范引用了下列文件： JJF1013磁学计量常用名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1013界定的及以下术语和定义适用于本规范。 3.1磁场线圈magneticfieldcoil
以绕组中通电流的形式复现磁场的线圈。
3.2磁场均匀度heterogeneityofmagneticfield
在给定区域内，磁场线圈通电流后各点产生磁场的均匀程度，常用不同点线圈常数的均匀程度表示。 3.3磁场均匀区equalareaof magneticfield
磁场线圈通电流后各点产生的磁感应强度与中心点的相对差值不超过给定量值范围的一个区域。
4概述
磁场线圈是用于复现磁场的磁学量具，主要用于磁学计量和磁参量检测等领域。磁
场线圈按结构可分为螺线管线圈、亥姆霍兹线圈、麦克斯韦线圈、巴克尔线圈等；按复现磁场维度可分为单轴线圈、两轴线圈、三轴线圈
当磁场线圈的绕组中通电流时，磁场的磁感石强度与线圈常数、电流的关系如公式（1)所示：
(1)
B=KI
式中： B一一磁场线圈中心处磁感应强度，T； KB磁场线圈的线圈常数，T/A； —磁场线圈绕组中的电流，A。
1 JJF1906—2021
5计量特性 5.1 线圈常数K
最大允许误差：士（0.002%～10%）。
5.2磁场均匀度△
在给定的磁场均匀区内，非均匀性：0.001%～10%。
6校准条件 6.1环境条件 6.1.1环境温度
校准不同最大允许误差的磁场线圈时，环境温度要求见表1。
表1环境温度要求
温度范围 (20.0±0.5)℃ (20±2)℃ (20±5)℃
最大允许误差
±（0.002%~0.005%） ±（0.01%~0.05%)
±（0.1%~10%)
6.1.2相对湿度
相对湿度不超过80%。 6.1.3干扰磁场
10Hz以下的最大干扰磁场：最大干扰磁场与校准点的磁感应强度之比不超过被校磁场线圈最大允许误差的十分之一。 6.2测量标准及其他设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。 标准磁强计包括质子磁强计、核磁共振磁强计、磁通门磁强计、霍尔磁强计等。 磁场标量法的计量标准器选用质子磁强计或核磁共振磁强计；磁场矢量法的计量标
准器选用磁通门磁强计或霍尔磁强计；标准线圈法的计量标准器为标准磁场线圈。
其他设备包括恒流源、电流测试仪、指零矢量磁强计（以下简称指零磁强计）、 直尺。 6.2.1标准磁强计
a）最大允许误差：不超过被校磁场线圈最大允许误差的三分之一； b）探头尺寸：不超过被校磁场线圈磁场均匀区的三分之一
6.2.2标准磁场线圈
a）线圈常数最大允许误差：不超过被校磁场线圈最大允许误差的三分之一： b）磁场均匀区：不小于被校磁场线圈磁场均匀区的1.2倍。
6.2.3指零磁强计
a）磁场分辨力：≤0.1nT；
2 JJF1906—2021
b）5min零点漂移：≤0.2nT。 6.2.4恒流源
a）电流范围：可输出磁场线圈复现校准点所需的工作电流； b）短期稳定性：5min电流漂移不超过被校磁场线圈最大允许误差的五分之一
6.2.5电流测试仪
a）电流测量范围：可测量磁场线圈复现校准点的工作电流； b）最大允许误差：不超过被校磁场线圈最大允许误差的五分之一
6.2.6直尺
a）测量范围：不小于被校磁场线圈的磁场均匀区； b）最大允许误差：士1%。
7 校准项目和校准方法
7. 1 校准项目
a）线圈常数； b）磁场均匀度。
7.2校准方法 7.2.1线圈常数 7.2.1.1校准方法及标准器的选择
按表2选择校准方法及标准器。
表2校准方法及标准器
校准方法
标准器磁通门磁强计霍尔磁强计霍尔磁强计质子磁强计核磁共振磁强计标准磁场线圈
校准点磁感应强度/mT
最大允许误差
2 0.1~10 ≥10 ≤0.1 ≥50
±(0.1%~10%) ±(0.5%~10%) ±(0.05%~10%) ±（0.002%~10%) ±（0.002%~10%) ±（0.01%~10%）
磁场矢量法
磁场标量法
标准线圈法
7.2.1.2磁场量法
a）校准点一般选择在磁场线圈最大磁场的50%以上。 b）将被校磁场线圈的磁轴垂直地磁场的方向放置，标准磁强计探头放置在被校磁
场线圈磁场均匀区中心，按图1所示连接仪器。
电流测试仪
标准磁强计
恒流源
被校磁场线圈
图1 磁场标量法示意图
3
