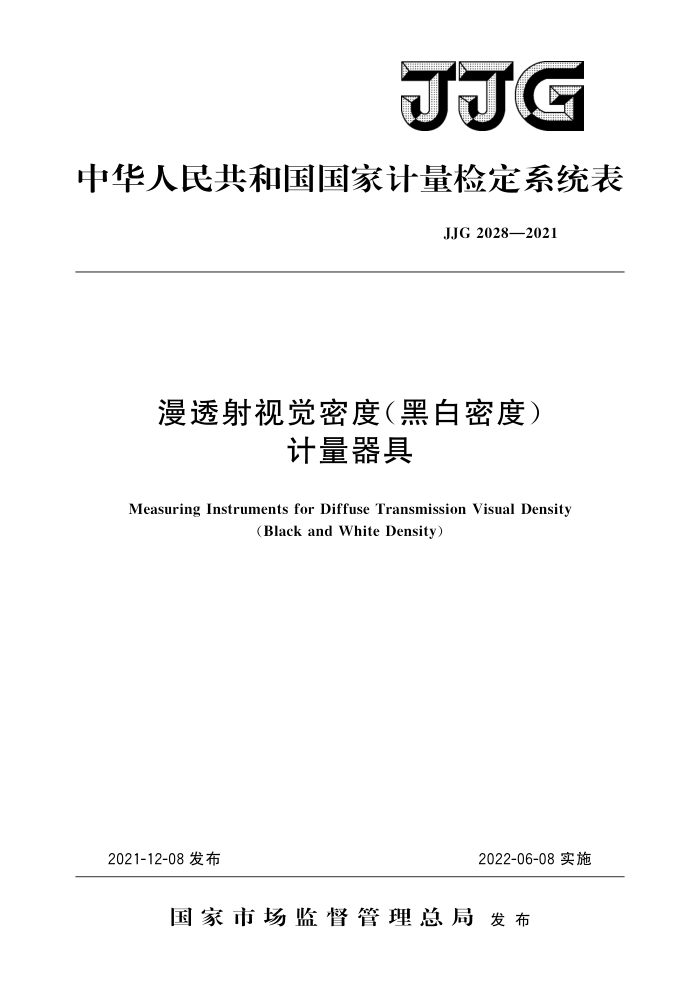

JJG
中华人民共和国国家计量检定系统表
JJG2028—2021
漫透射视觉密度（黑白密度）
计量器具
Measuring Instruments for Diffuse Transmission Visual Density
(Black and White Density)
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJG2028—2021
漫透射视觉密度（黑白密度）
计量器具检定系统表
JJG 2028—2021 代替JJG2028—1989
Verification Scheme of Measuring Instruments
for Diffuse Transmission Visual Density
(Black and White Density)
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
中国测试技术研究院
参加起草单位：陕西省计量科学研究院
本检定系统表委托全国光学计量技术委员会负责解释 JJG 2028—2021
主要起草人：
刘子龙（中国计量科学研究院）陈潇潇（中国测试技术研究院）陈锐（中国计量科学研究院）
参加起草人：
张晓颖（陕西省计量科学研究院）
张巧香（中国计量科学研究院）
李荣（陕西省计量科学研究院） JJG 2028—2021
目 录
(I) (1) (1) (2) (3) (3)
引言
范围 2 计量基准 3 计量标准
1
工作计量器具 5 漫透射视觉密度（黑白密度）计量器具检定系统表框图....
4
- JJG 2028—2021
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1104《国家计量检定系统表编写规则》 共同构成支撑本检定系统表修订工作的基础性系列规范。
本检定系统表代替JG2028一1989，与JJG2028一1989相比，除编辑性修改外，主要技术变化如下：
修改了漫透射视觉密度国家基准的描述及指标（见2.1）；修改了漫透射视觉密度工作基准的指标（见3.1）；
一
一增加了漫透射视觉密度标准装置的描述及指标（见3.2）；修改了关于标准密度片的描述（见3.3、3.4、3.5）；删除了光楔密度的相关内容；修改了漫透射视觉密度（黑白密度）计量器具检定系统表框图（见第5章）。 本检定系统表的历次版本发布情况为：
-
JJG2028—1989。
II JJG2028—2021
漫透射视觉密度（黑白密度）
计量器具检定系统表
1范围
本检定系统表适用于光学透射密度计量器具的检定。它规定了漫透射视觉密度国家基准的用途、基准所包括的全套基本计量器具、基准的计量学参数和借助于工作基准、 标准向工作计量器具传递透射密度单位量值的程序，并指明其不确定度和基本检定方法等。
检定系统由三部分组成：计量基准器具、计量标准器具和工作计量器具。 各级计量器具的光谱条件和几何条件均应符合GB/T11501一2008《摄影密度测
量第3部分：光谱条件》、GB/T11500一2008《摄影密度测量第2部分：透射密度的几何条件》的要求。
2计量基准
2.1漫透射视觉密度国家基准 2.1.1漫透射视觉密度国家基准是复现漫透射视觉密度的装置。光学密度是经严密光谱修正的光探测器直接读出样品透射的光通量与样品移出测量装置的采样孔时所测光通量，然后根据透射密度的定义［式（1）」计算得到。
(1)
D =lg(1/t)
其中，DT是光学密度；是透射因数，定义为透过样品的光通量Φ，与样品从测量仪器的采样孔径离开后所测量的孔径通量更，之比，即
T=p./$
(2)
则有：
D=lg(,/)
(3)
光学密度是无量纲的量，其单位为1。国家基准的测量光谱条件是照明系统的入射光谱函数应为GB/T11501一2008中规定的函数S；探测系统的光谱函数应为VT。国家基准的测量几何条件是积分球加乳白玻璃照明，9°圆锥角收集。所以这种光谱条件和几何条件的函数表示法应为DT（90°乳白玻璃；SH≤10°；VT）。这种光学密度称为漫透射视觉密度。基准装置的采样孔直径为4mm。其原理图如图1所示 2.1.2国家基准的人射照明系统由以光纤半球发射器为核心的光源系统实现，主要包括卤钨灯、锥轴椭球镜、光纤半球发射器以及乳白玻璃。其漫透射系数达到0.945，在 550nm波长处乳白玻璃的反射因数为0.55。 2.1.3探测系统由采用成像原理设计的透镜组、带V（入）修正滤光片的硅光二极管以及皮安表组成，在（4×10-6～1×10-12）A范围内非线性为1.002。 2.1.4整个系统的光密度测量分辨力为0.001，扩展不确定度为U=0.003（0 1 JJG2028—2021
光电探测器
探测模块
会聚透镜明视滤光片准直透镜限杂散光屏B
A
吸热玻璃
平面反射镜
！卤钨灯锥轴椭球镜
收集透镜限杂散光屏AI
可变光阑
光纤束入射端光源模块
载片舟
乳白玻璃光纤半球反射器
电磁阀
真空管
样品模块
图1漫透射视觉密度国家基准原理图
3计量标准
3.1漫透射视觉密度工作基准
由基准密度片和高稳定光电密度计组成，其中光电密度计分辨力为0.005。通过工作曲线校准法，用基准密度片校准其示值。基准密度片的均匀性和稳定性在士0.002之内，则工作基准的扩展不确定度为U=0.005（0 由三片标准密度片和一台标准密度计组成。其扩展不确定度为U=0.01（0 k=2；U=0.015(2.0≤D<4.0)，k=2U=0.02(4.0≤D≤5.0)，k=2。 3.3工业密度计的量值溯源
工业用各种密度计的光源色温度和探测器的相对光谱响应度与ISO5推荐的条件有较大的偏差，而且从应用的角度考虑，几何条件多属于乳白玻璃漫射型。这与国家基准密度值之间形成了原理偏差，而且这种偏差将随着试样的光谱特性而变化。因此，所有工业密度计必须用漫透射视觉密度标准片（简称黑白标准密度片）检定之后，才能进行有效的量值比对。 3.4摄影标准密度片
摄影标准密度片由照相乳剂经曝光加工而成，呈光谱中性。一般分为12～24级，每级面积约为10mm×15mm。在测量面积内，密度应均匀稳定。有关标准密度片的 2 JJG2028—2021
技术条件（如漫射特性和光谱选择性等）参见JJG452一2021《黑白密度片》。摄影标准密度片的测量不确定度要求如检定系统表框图所示。 3.5X射线标准密度片
在无损检测等领域使用的X射线密度片的光谱特性在视觉光谱范围内呈非中性，在密度计的光谱函数S,·V（S,为密度计的入射光谱函数，V为密度计的探测系统的光谱函数）与ISO5的S·V不一致时，密度测量结果有较大的不确定度。X射线标准密度片测量不确定度要求如检定系统表框图所示。 3.6试样的放置方向
无论用积分球法还是乳白玻璃法测量密度时，试样的乳剂面应向着漫射体一边。
4工作计量器具
4.1本着缩小传递链，让用户尽可能获得高准确度标准的原则，将基准密度计的值直接传递到用户使用的标准密度片上，一般不再经过中间环节。 4.2由于3.4中所述原因，摄影密度计应使用摄影密度片进行检定，X射线密度计应使用X射线密度片进行检定。否则将会出现较大的测量误差，甚至超出检定规程所要求的范围。因此摄影密度计和X射线密度计应按照不同的溯源关系进行量值传递，最大允许误差要求如检定系统表框图所示
5漫透射视觉密度（黑白密度）计量器具检定系统表框图
3
