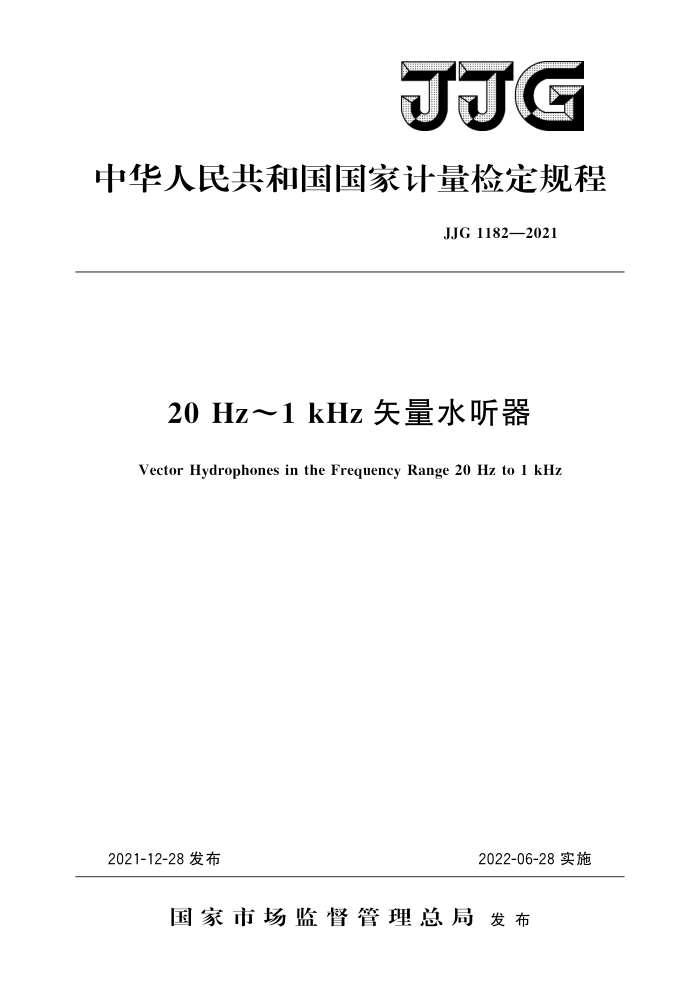

JJG
中华人民共和国国家计量检定规程
JJG1182—2021
20 Hz～1 kHz 矢量水听器
VectorHydrophones in theFreguencyRange2oHzto1kHz
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JG 1182—2021
20 Hz～1 kHz 矢量水听器
检定规程
JJG 1182—2021
Verification Regulation of Vector Hydrophones
in the Frequency Range 20 Hz to 1 kHz
归口单位：全国声学计量技术委员会主要起草单位：中国船舶重工集团公司第七一五研究所参加起草单位：中国科学院声学研究所
哈尔滨工程大学
本规程委托全国声学计量技术委员会负责解释 JJG 1182—2021
本规程主要起草人：
费腾（中国船舶重工集团公司第七一五研究所) 贾广慧（中国船舶重工集团公司第七一五研究所）赵涵（中国船舶重工集团公司第七一五研究所)
参加起草人：
莫喜平（中国科学院声学研究所）陈洪娟（哈尔滨工程大学） JJG1182—2021
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (8) (8) (9) (9) (12) (13)
范围· 2 引用文件 3
1
术语和计量单位· 3.1质点加速度灵敏度... 3.2 质点加速度灵敏度级· 3.3 质点振速灵敏度.·. 3. 4 质点振速灵敏度级· 3.5 质点位移灵敏度 3.6 质点位移灵敏度级· 3.7 灵敏度级的频率响应· 3.8 轴向灵敏度不对称性· 3. 9 横向抑制比
.
概述· 5 计量性能要求 5.1 灵敏度级· 5. 2 灵敏度级的频率响应 5.3 指向性 6 通用技术要求.· 6.1外观.. 6.2 标志和出厂资料· 6.3工作正常性 7计量器具控制…. 7. 1 检定条件 7. 2 检定项目和检定方法 7.3 检定结果的处理… 7.4 检定周期· 附录A检定证书和检定结果通知书的内页格式 A.1 检定证书内页格式 A.2检定结果通知书内页格式附录B驻波管设计要求
4
++
I JJG1182—2021
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制，并按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度
本规程使用的是驻波管绝对校准方法，与JJF1340一2012《20Hz2000Hz矢量水听器校准规范》不同，该规程使用的是驻波管比较法
本规程为首次发布。
II JJG1182—2021
20Hz～1kHz矢量水听器检定规程
1范围
本规程适用于20Hz1kHz频率范围内使用的矢量水听器的首次检定、后续检定和使用中检查。
对于包含声压通道的量水听器类型，本规程只适用于检定其矢量通道。
2 引用文件
本规程引用了下列文件： JJG233一2008压电加速度计 JJG449一2014倍频程和分数倍频程滤波器 JJF1001通用计量术语及定义 JJF1034—2020声学计量术语及定义 JJF1340一201220Hz2000Hz矢量水听器校准规范 GB/T3102.7声学的量和单位 GB/T3240一1982声学测量中的常用频率 GB/T3947声学名词术语凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
JJF1001、JJF1034、GB/T3947和JJF1340一2012界定的及以下术语和定义适用于本规程。
本规程采用GB/T3102.7中规定的量和单位。 3.1质点加速度灵敏度 acceleration sensitivity
M. 矢量水听器输出端的开路电压与作用在其接收表面上实际质点加速度的比值。 单位：V/（m·s-2）。
3.2质点加速度灵敏度级 acceleration sensitivitylevel
M. 质点加速度灵敏度的量值与基准值之比的以10为底的对数乘以20。 单位：dB。 注：基准值为1V/（m·s-2）。
3.3质点振速灵敏度particlevelocitysensitivity
M, 矢量水听器输出端的开路电压与作用在其接收表面上实际质点振速的比值。
1 JJG1182—2021
单位：V/(ms-1）。 3.4质点振速灵敏度级 particlevelocitysensitivitylevel
M, 质点振速灵敏度的量值与基准值之比的以10为底的对数乘以20。 单位：dB。 注：基准值为1V/（m·s-1）。 ［JJF1340一2012，定义3.3，有修改
3.5质点位移灵敏度particledisplacementsensitivity
Ma 矢量水听器输出端的开路电压与作用在其接收表面上实际质点位移的比值。 单位：V/m。
3.6质点位移灵敏度级 pressuresensitivitylevel
Md 质点位移灵敏度的量值与基准值之比的以10为底的对数乘以20。 单位：dB。 注：基准值为1V/m。
3.7灵敏度级的频率响应sensitivityresponse
在工作频率范围内，矢量水听器灵敏度级的最大值和最小值之差。 轴向灵敏度不对称性axial deviation of sensitivity
3.8
量水听器矢量通道的接收灵敏度两极大值之差。 单位：dB。 注：也称为指向性不对称性或最大值不均匀性。 ［JJF1340—2012，定义3.5]
3.9 横向抑制比lateralrejectionratio
矢量水听器矢量通道极大值与极小值之差。 单位：dB。 注：也称为凹点深度。 ［JJF1340—2012，定义3.6］
4概述
矢量水听器用于测量媒质质点加速度、质点振速或质点位移等矢量参数。在声波作用下，矢量水听器产生与媒质中质点加速度、质点振速或质点位移值成正比的开路电压值。根据敏感原理不同，矢量水听器可以分为质点加速度矢量水听器、质点速度矢量水听器和质点位移矢量水听器等；根据拾振原理的不同，又可分为同振式和压差式等。 般应用的矢量水听器可以包括声压（标量参数）通道。
矢量水听器一般由灵敏元件、水密包覆层、支撑结构、前置放大器和电缆等组成。
5计量性能要求 5.1灵敏度级 5.1.1质点加速度灵敏度级
在工作频率范围内，被检矢量水听器的加速度灵敏度级在一19dB～一3dB
2 JJG1182—2021
[re1V/（m·s-2）]之间。 5.1.2质点振速灵敏度级
在工作频率范围内，被检矢量水听器的质点振速灵敏度级在23dB～73dB [re1V/（m·s-1）」之间。 5.1.3质点位移灵敏度级
在工作频率范围内，被检矢量水听器的质点位移灵敏度级在99dB～115dB (re1V/m）之间。 5.2灵敏度级的频率响应
在工作频率范围内，被检矢量水听器灵敏度级频率响应应不超过5dB 注：检定频率按1/3倍频程。
5.3指向性
在检定的频率范围内，被检矢量水听器的横向抑制比应不低于20dB，轴向灵敏度不对称性应不超过1dB。 6通用技术要求 6.1外观 6.1.1矢量水听器外观应完好，无影响正常工作的机械损伤等情况；其与水接触的表面应是光滑的并且能被水浸润。 6.1.2对于具有一维通道的矢量水听器，检定通道方向应有明显的标记；对于具有二维或三维矢量通道的矢量水听器，每一个矢量通道的检定方向应有特定的标记便于区分。 6.2标志和出厂资料 6.2.1矢量水听器应具有制造商的名称、产品型号和产品序列号等清晰且耐久的标志。 6.2.2量水听器应附有出厂说明书。说明书一般包括矢量水听器灵敏度级频率响应以及信号线、地线和屏蔽线的说明。带信号调理器或前置放大器的矢量水听器应标明放大倍数、供电线的接线标记和供电电压值。 6.3工作正常性
当有振动信号作用到矢量水听器表面时，其输出端应有相应的电压输出。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件
a）环境温度：10℃～30℃； b）水介质温度：5℃～30℃； c）相对湿度：30%～90%。
7.1.2计量器具及主要配套设备 7.1.2.1参考加速度计
在20Hz～1kHz频率范围内，参考加速度计（含适调放大器）的灵敏度不低于
1mV/（m·s-2），其测量不确定度满足JJG233一2008的要求。
3
