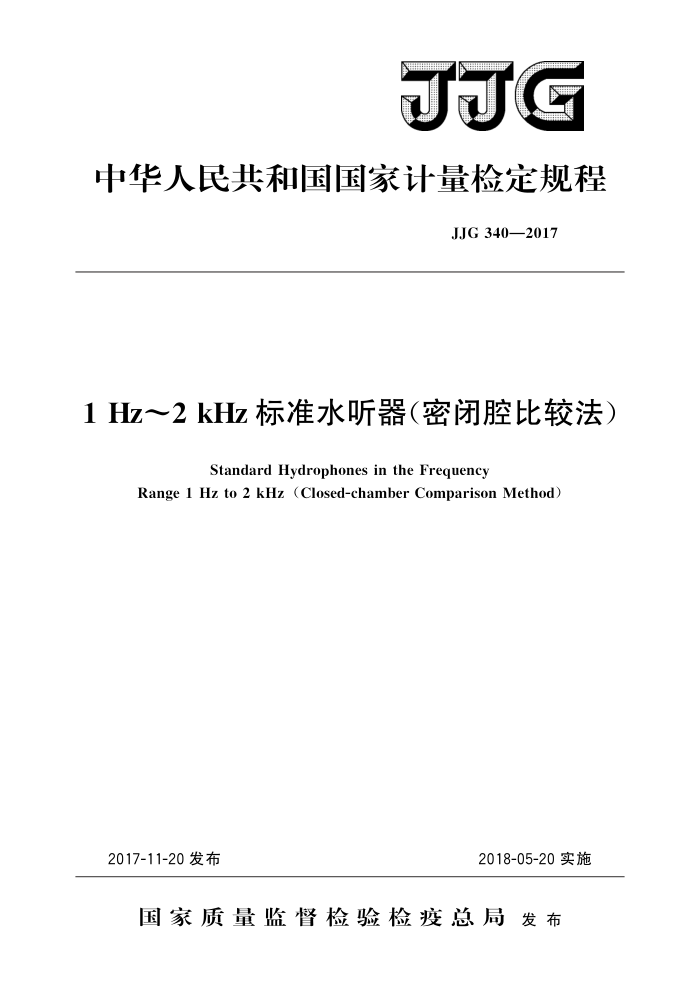

JJG
中华人民共和国国家计量检定规程
JJG 340—2017
1 Hz～2 kHz 标准水听器（密闭腔比较法)
Standard Hydrophones in the Frequency
Range 1 Hz to 2 kHz (Closed-chamber Comparison Method)
2017-11-20发布
2018-05-20实施
国家质量监督检验检疫总局发布 JJG 340—2017
1 Hz～2 kHz 标准水听器（密闭腔比较法）检定规程 Verification Regulation of Standard
JJG 340—2017 代替JJG340—1999
Hydrophones in the Frequency Range 1 Hz to 2 kHz (Closed-chamber Comparison Method)
归口单位：全国声学计量技术委员会
主要起草单位：中国船舶重工集团公司第七一五研究所
参加起草单位：中国测试技术研究院
中国科学院声学研究所
本规程委托全国声学计量技术委员会负责解释 JJG 340—2017
本规程主要起草人：
徐卓华（中国船舶重工集团公司第七一五研究所）陈毅（中国船舶重工集团公司第七一五研究所）
参加起草人：
黄勇军（中国船舶重工集团公司第七一五研究所）孙磊（中国测试技术研究院）莫喜平（中国科学院声学研究所） JJG340—2017
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 3.1水听器 3.2 参考标准水听器 3.3 声压灵敏度 3.4 声压灵敏度级 3.5 替代比较法· 3.6 同时比较法· 4 概述 5 计量性能要求· 5.1声压灵敏度级 5.2 声压灵敏度级频率响应 6 通用技术要求 6.1外观· 6.2 标志和说明书· 6.3 工作正常性. 7计量器具控制. 7.1检定条件 7.2检定项目和检定方法 7.3检定结果的处理· 7.4检定周期附录A 检定证书和检定结果通知书的内页格式附录 B 密闭腔的设计及声场检查
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (7) (7) (8) (10)
I JJG340—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制，并按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度分析。
本规程检定方法采用国家标准GB/T4130一2000《声学水听器低频校准方法》 中的密闭腔比较法。
本规程代替JJG340—1999《1Hz～1000Hz测量水听器》。与JJG340—1999相比，主要技术变化如下：
一扩充了检定对象的频率范围，从原来的1Hz～1kHz调整为1Hz～2kHz; 增加了引用文件；一增加了通用技术要求。 本规程的历次版本发布情况：
-
JJG340—1999《1Hz～1000Hz测量水听器》； JJG340一1984《低频测量水听器试行》。
II JJG 340—2017
1Hz～2kHz标准水听器（密闭腔比较法）检定规程
1范围
本规程适用于1Hz～2kHz频率范围内使用的标准水听器（采用密闭腔比较法检定）的首次检定、后续检定和使用中的检查。
2引用文件
本规程引用下列文件： JJG449一2014倍频程和分数倍频程滤波器 JJF1001—2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB/T3102.7—1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T4130一2000声学水听器低频校准方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用JJF1001—2011、JJF1034—2005、GB/T3947—1996中有关的术语和定义。
本规程采用GB/T3102.7一1993中规定的量和单位。 3.1水听器hydrophone
用于接收水声信号的电声换能器。 注：由于工作原理、特性及构造等的不同，有声压、声压梯度、无向、指向、压电、光纤等水
听器。 ［GB/T3947—1996，定义7.81
3.2参考标准水听器referencestandardhydrophone
用作水声计量的、性能稳定并经过绝对校准的换能器。常作为建立水中声压基准用的标准器，并借此传递声压量值。 3.3声压灵敏度pressuresensitivity
接收换能器输出端的开路电压与作用在换能器接收表面上实有声压的比值。 符号：Mp。 单位：V/Pa。 ［JJF1034—2005，定义3.63
3.4声压灵敏度级pressuresensitivitylevel
声压灵敏度的量值与基准值之比的以10为底的对数乘以20。
I JJG340—2017
注：基准值为1V/μPa。 符号：M。 单位：dB。
3.5替代比较法alternativecomparisonmethod
在相同工作条件和声场条件下，被检标准水听器与参考标准水听器替代进行比较的方法。 3.6同时比较法simultaneouscomparisonmethod
在相同工作条件和声场条件下，被检标准水听器与参考标准水听器同时进行比较的方法。 4概述
标准水听器在声波作用下能产生与作用声压值成正比的开路电压值，一般由压电或其他换能材料的灵敏元件及相应结构组成，用于校准水听器和测量水中声压。
5计量性能要求
5.1声压灵敏度级
在检定频率范围内，标准水听器的声压灵敏度级不应低于一220.0dB。 5.2声压灵敏度级频率响应
在检定频率范围内，标准水听器的声压灵敏度级频率响应的起伏（最大值和最小值
之差）不应超过5.0dB。
注：检定频率按1/3倍频程。
6通用技术要求
6.1外观
标准水听器外观应完好，无影响正常工作的机械损伤等，暴露于液体媒质中的所有部件均应采用耐腐蚀、耐微生物侵蚀的材料制作，其材料和结构应保证具有长期使用的稳定性。其表面应是光滑的、非多孔性的和能被液体媒质浸润的。非供操作者使用的部件，应采用密封或标记的方法加以保护。 6.2标志和说明书 6.2.1标准水听器应具有制造商的名称、产品型号等清晰且耐久的标志。 6.2.2标准水听器应附有单独的出厂说明书。说明书应包括标准水听器灵敏度级频率响应以及信号线、地线和屏蔽线的说明。带前置放大器的标准水听器还应有供电线的接线标记，并说明供电电压值；不带前置放大器的标准水听器还应有标称的输出端电容值。 6.3工作正常性 6.3.1不带前置放大器的标准水听器
在电缆端测得的绝缘电阻不应小于100M2（测试电压100V），测得的电容值与标称值相差不应超过士20%。 2 J.JG340—2017
6.3.2带前置放大器的标准水听器
当敲击信号作用到标准水听器敏感元件时，电缆端应有相应的电压输出。
7计量器具控制
7.1检定条件 7.1.1环境条件
a）室温：5℃～35℃； b）水温：5℃～30℃； c）相对湿度：30%～90%。
7.1.2计量标准及主要配套设备 7.1.2.1计量标准
a）信号发生器：具有频率、幅度都可以独立调节的正弦信号输出通道；频率示值误差不应超过土0.02%；最大输出电压不低于10V（峰值）：电压示值误差不应超过 ±1%。
b）前置放大器：输入阻抗不应小于100M2，增益误差不应超过士1.5%。 c）功率放大器：工作频率1Hz～2kHz，总失真不应超过2%。 d）滤波器：满足JJG449一2014对1级滤波器的要求。 e）数字示波器：示值误差不应超过士3%。 f）参考标准水听器：声压灵敏度级或低频自由场灵敏度级应不低于一215dB，测
量不确定度不大于0.5dB。在整个使用频率范围内，参考标准水听器的声压灵敏度级频率响应的起伏（最大值和最小值之差）不应超过4.0dB。 7.1.2.2主要配套设备
a）密闭腔（包括发射换能器）：在检定频率范围内，发射换能器发射信号应大于背景噪声20dB。密闭水腔的内腔壁应为刚性，腔内无释压材料。腔体大小应保证在使用频段内腔中声场不均匀性不超过0.6dB（详细要求见附录B）。
b）绝缘电阻测试仪：工作电压100V，绝缘电阻测量误差不应超过十10% c）电容测试仪：量程不小于1uF，电容测量误差不应超过土5%。 d）温度计：温度最小测量范围5℃～35℃，分辨力不低于0.1℃。 e）卷尺：量程不小于500mm，满足检定规程2级钢卷尺要求。
7.2检定项目和检定方法 7.2.1检定项目
标准水听器的首次检定、后续检定和使用中检查项目见表1。
表1标准水听器的首次检定、后续检定和使用中检查项目一览表检定
首次检定 + +
后续检定
使用中检查
+ +
+
声压灵敏度级声压灵敏度级频率响应注：“十”表示需检定项目，“一”表示不需检定项目。
3
