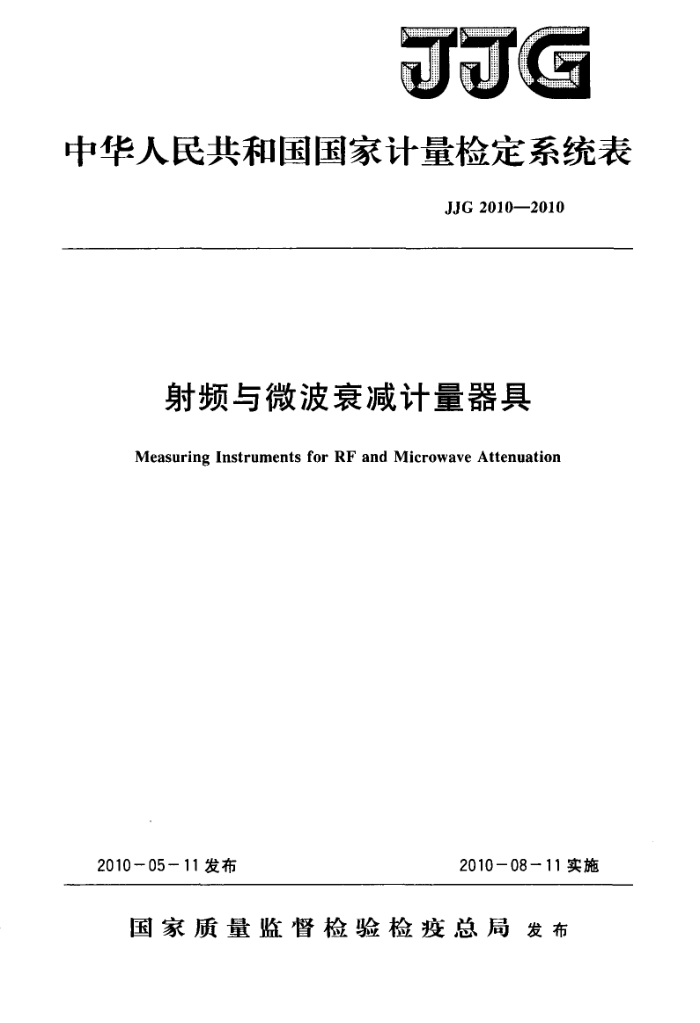

JJG
中华人民共和国国家计量检定系统表
JJG2010—2010
射频与微波衰减计量器具
Measuring Instruments for RF and Microwave Attenuation
2010-05-11发布
2010-08-11实施
国家质量监督检验检疫总局发布 JJG20102010
射频与微波衰减计量器具
检定系统表
JJG 2010—2010 代替JJG2010--1987
Verification Scheme of Measuring
InstrumentsforRFandMicrowaveAttenuation
本检定系统表经国家质量监督检验检疫总局于2010年5月11日批准，
并自2010年8月11日起施行。
归口单位：全国无线电计量技术委员会
起草单位：中国计量科学研究院
本检定系统表由全国无线电计量技术委员会负责解释 JJG20102010
本检定系统表起草人：
高秋来（中国计量科学研究院）梁伟军（中国计量科学研究院 JJG2010—2010
目藍 录
范围· 2 射频与微波衰减计量基准 3 射频与微波衰减计量标准器具
(1 ) (1) (1) (2) (2)
E
射频与微波衰减工作计量器具射频与微波衰减计量器具检定系统表框图
4
5 JJG2010—2010
射频与微波衰减计量器具检定系统表
1范围
本检定系统表适用于射频与微波衰减计量器具的量值传递，它包括从主要基本量、 射频与微波衰减计量基准器具、射频与微波衰减计量标准器具直至射频与微波衰减工作计量器具之间的量值传递关系、量值传递方法和量值传递时的不确定度要求。
2射频与微波衰减计量基准 2.1名称及测量范围
名称：射频与微波衰减国家基准；测量范围：0dB～100dB（10kHz~18GHz)；
0 dB~90 dB (18 GHz～40 GHz)。
2.2基准装置的组成
射频与微波衰减国家基准由两套基准装置组成，分别为10kHz～18GHz衰减国家基准（宽带衰减国家基准）和18GHz～40GHz衰减国家基准。衰减基准由衰减测量接收机、信号源、本振源、锁定放大器、核查标准、以及同轴/波导调配器、隔离器组成。 2.3衰减测量接收机
衰减测量接收机的原理是采用低中频串联替代法，以感应分压器作为参考标准，通过感应分压器的比值导出被测的衰减量。
A = 20lg DiXU2 (dB)
D2 XU
式中：D,，Dz一分别为衰减器设置在参考位置和测量位置时的感应分压器比值：
U1，U2---一分别为衰减器设置在参考位置和测量位置时的锁定放大器输出的中
频电压读数。
2.4基准装置的不确定度
在10kHz～18GHz频段，不确定度：0.002dB+0.0002XAdB (O dB~ 80dB),0.05dB(90dB),0.1dB(100dB) )(k=2)
18GHz～40GHz频段，不确定度：0.002dB+0.0002×AdB (0 dB~70 dB), 0.05dB(80dB)，0.15dB(90dB) (k=2) 2.5量值传递方式
计量标准为标准衰减器时，采用直接测量法。 计量标准为衰减标准装置时，采用比较测量法，传递标准是两端接有隔离器的衰
减器。 3射频与微波衰减计量标准器具 3.1射频与微波衰减计量标准器具分为衰减标准装置和标准衰减器。
1 JJG2010—2010
3.2使用衰减标准装置为标准时，测量系统由衰减测量接收机、信号源、混频器单元、 以及同轴/波导调配、隔离组成。其频率范围由衰减测量接收机的频率范围决定，最人为40GHz；测量量程为0dB～100dB；不确定度为0.006dB～0.45dB，其中在 18GHz～40GHz频率范围内，测量量程为0dB～90dB 3.3使用标准衰减器为标准时，要求该衰减器具有良好的长期稳定度，测量系统由衰减器、平衡指示器、信号源、混频器单元、以及同轴/波导调配、隔离组成。其频率范围最大为40GHz，测量量程为0dB～100dB，其中在18GHz～40GHz频率范围内，测量量程为0dB～90dB。标准衰减器的量值和不确定度由衰减基准传递获得。 3.4衰减标准装置应具备良好的稳定性、重复性。 3.5衰减标准装置应包含调配、隔离等措施， 3.6量值传递方式
当使用衰减标准装置量值传递时，采用直接测量法。 当使用标准衰减器量值传递时，采用比较测量法。
4射频与微波衰减工作计量器具
4.1工作计量器具分为同轴衰减器、波导衰减器和信号源输出衰减器。 4.2同轴衰减器包含特性阻抗为50Q的N型接头、3.5mm接头、2.92mm接头、 2.4mm接头、平接头、BNC型接头的衰减器，频率范围为10kHz～40GHz，量程 0dB～100dB，最大允许误差为士0.02dB/10dB；特性阻抗为75Q的BNC型接头衰减器，频率为10kHz～30MHz，量程0dB～100dB，最大允许误差为士0.02dB/10dB 4.3波导衰减器包含了5cm极化衰减器（WR187，频率：3.95GHz～5.85GHz）、 3cm极化衰减器（WR90，频率：8.2GHz~12.4GHz）、2cm极化衰减器（WR62，频率：12.4GHz~18GHz）、8mm极化衰减器（WR28，频率：26.5GHz~40GHz），量程0dB～60dB，最大允许误差为土0.02dB/10dB。 4.4信号源输出衰减器包括502的N型接头、3.5mm接头、2.92mm接头、 2.4mm接头、平接头、BNC型接头的衰减，频率为10kHz～40（Hz，量程0dB~ 100dB，最大允许误差为士0.02dB/10dB。
注1：10kHz～18GHz频率范围，可检定的衰减量程为0dB～100dB；18（Hz～40GIHz频率
范围，可检定的衰减量程为0dB～90dB。
注2：评定示值误差的不确定度与被检衰减器的最大允许误差的绝对值之比不满足小于或等于 1：3的要求时，可考虑由衰减基准直接检定传递。
注3：衰减计量器具的最大允许误差.t0.02dB/10dB是针对量程从10dB至100dR，其最大允许误差分别为0.02dB，0.04dB，0.06dB，0.08dB，0.1dB，0.12dB.0.14dB，0.16dB. 0. 2 dB.
5射频与微波衰减计量器具检定系统表框图（见下图）
检定系统分为部分：计量基准、计量标准和工作计量器具。为保证量值的准确一致，各级计量器具应按照检定系统规定进行周期检定。
2 JJG2010—2010
射频与微波衰减计量检定系统表框图
10kHz.~18(liz衰减国家基准
18GHz～40（iHz衰减国家基准
频率范用：10kliz.18GHz 量程：0dB～100dB 扩展不确定度（k=2）： 0.002 dB+0.000 2×4 (0 dB~80 dI3) 0.05 dB（90 dB）,0.1dB（100 dB)
频率范围：18(iHz～40（iHz 量程：0dB~90dB 扩展不确定度（A=2）： 0.002 dB+0.000 2×.4(0 dB~70 dB) 0.05 dB（80 dB),0.15 di3（90 dB)
计
量
基
准
直接测量
比较测量
同轴／波导标准衰减器
衰减测量标准
频率范围：10kHz~18GHz 量程：0dB~100dB 不确定度（k=2）： 0.006+0.0006X4(0dB80dB) 0.15dB(90dB),0.3 dB（100dB) 频率范围：18GIIz~40GHIz 量程：0dB~90dB 不确定度（k=2）： 0.006+0.0006×A(0dB~70 dB) 0.15d（80dB），0.45dB（90dB)
频率范围：10kHz18GlIz 量程：0dB3~100dB 不确定度（k=2）： 0.006+0.0006×4(0dB~80 d) 0.15dB(90 dB),0.3 dB(100dB) 频率范围：18GiHz.~40GIIz 量程：0dB~90dB 不确定度（k=2）： 0.006+0.000 6×1(0 dB~70 dB) 0.15dB（80dB），0.45d（90dm)
计务标
准
比较测蛋
直接测量
.T. 作计量器具
同轴／波导衰减器
频率范围：10kHz～40GHz 量程：0dB100dB 最大允许误差：±0.02dB／10dB
3
