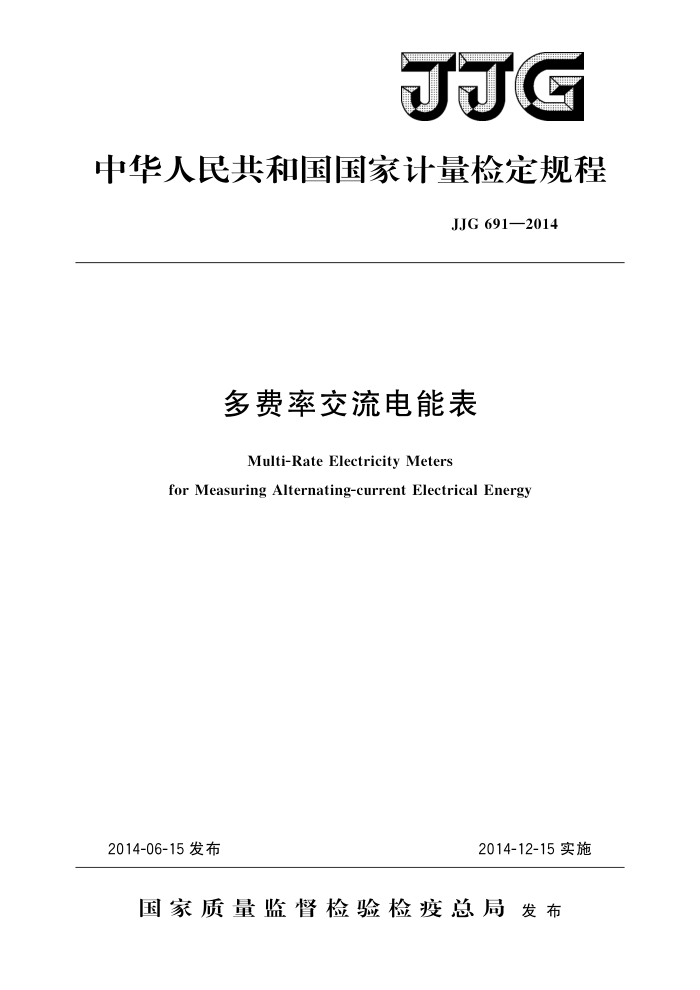

中华人民共和国国家计量检定规程
JJG691—2014
多费率交流电能表
Multi-Rate Electricity Meters
for Measuring Alternating-current Electrical Energy
2014-12-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJG 691—2014
多费率交流电能表检定规程 Verification Regulation of Multi-Rate
JJG 691—2014 代替JJG691—1990
Electricity Meters forMeasuring Alternating-current Electrical Energy
归口单位：全国电磁计量技术委员会主要起草单位：河南省计量科学研究院
河南许继仪表有限公司
参加起草单位：漯河市质量技术监督检验测试中心
本规程委托全国电磁计量技术委员会负责解释 JJG 691—2014
本规程主要起草人：
刘沛（河南省计量科学研究院）姜鹏飞（河南省计量科学研究院）马永武（河南许继仪表有限公司）
参加起草人：
王钟瑞（河南省计量科学研究院）高峰 (漯河市质量技术监督检验测试中心） JJG691—2014
目 录
引言 1 范围· 2
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (5) (5) (7) (7) (8) (14) (15) (21)
引用文件· 3 概述· 4 计量性能要求…· 4.1基本误差 4. 2 潜动· 4.3 起动· 4.4 常数· 4.5 输出. 4.6 显示· 4. 7 时钟日计时误差.. 4.8时钟示值误差· 4. 9 电能示值组合误差.· 5 通用技术要求 5.1标志 5.2交流电压试验· 6 计量器具控制. 6.1首次检定、后续检定 6.2检定条件… 6.3 检定项目· 6.4 检定方法： 6.5 检定结果的处理.· 6.6 检定周期· 附录A 多费率交流电能表检定原始记录参考格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）附录 D 检定带电子计度器的电子式多费率表的电能组合误差试验方法
I JJG691—2014
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程参照GB/T15284一2002《多费率电能表特殊要求》、GB/T17215.211-
2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》、 GB/T17215.421一2008《交流测量费控和负荷控制第21部分：时间开关的特殊要求》以及JJF1245.6一2010《安装式电能表型式评价大纲特殊要求功能类电能表》 等标准规范，对JJG691一1990《分时记度（多费率）电能表检定规程》进行了修订。 与JJG691一1990相比，除编辑性修改外，有关技术部分的变化主要如下：
一规程名称由原来的“分时记度（多费率）电能表”改为“多费率交流电能表”：
适用范围发生变化，本规程仅适用于具有数字显示器时间开关的、并用电池（或电容）做备用工作电源的多费率电能表；对电子式多费率电能表和机电式多费率电能表分别提出计量性能要求；修改了测量日计时误差的试验方法；一增加了时钟示值误差试验；增加了首次检定时电能示值的组合误差试验。
一
本规程的历次版本发布情况如下： JJG691一1990《分时记度（多费率）电能表检定规程》
II JJG691—2014
多费率交流电能表检定规程
1范围
本规程适用于参比频率为50Hz或60Hz的多费率交流电能表（简称多费率表）的首次检定及后续检定
本规程适用于具有数字显示器时间开关的，并用电池（或电容）做备用工作电源的多费率表。
对于具有分时计量的多功能电能表，其相同的检定项目执行本规程。 本规程不适用于多费率表的现场检验。
2引用文件
本规程引用了下列文件： JJG307一2006机电式交流电能表 JJG596一2012电子式交流电能表 JJG597一2005交流电能表检定装置 GB/T17215.352一2009交流电测量设备特殊要求第52部分：符号凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
多费率表又称分时计量电能表或复费率电能表，它装有数个计度器，每个计度器在规定的时间段内对应不同的费率执行计度工作。多费率表主要由电能测量单元、时钟控制单元、计度器等组成。计度器可以是一个机电式装置，或是一个由贮存器和显示器组成的可贮存和显示信息的电子装置。一个单一的电子显示器，可供多个电子贮存器使用以形成多个电子计度器。
按电能测量单元的工作原理，多费率表可分为电子式多费率表和机电式多费率表电子式多费率表的电能测量单元由固态电子元器件构成；机电式多费率表的电能测量单元即为感应系测量机构。
4计量性能要求 4.1基本误差
电子式多费率表应符合JJG596一2012中4计量性能要求；机电式多费率表应符合JJG307一2006中3计量性能要求。
- JJG691—2014
4.2潜动
电子式多费率表应符合JJG596一2012中4计量性能要求；机电式多费率表应符合JJG307一2006中3计量性能要求。
4.3起动
电子式多费率表应符合JJG596一2012中4计量性能要求；机电式多费率表应符合JJG307一2006中3计量性能要求。
4.4常数
多费率表的测试输出或转盘转数与计度器（包括所有费率计度器）示数之间的关系，应与铭牌上标志的常数一致。 4.5输出
在不打开表盖的情况下，多费率表应提供测量误差的测试输出以及提供测量日计时误差的时钟测试输出。 4.6显示
通过电子显示器或机电计度器，多费率表应能显示总电能量和各费率电能量示值，应能指示当前的有效费率；显示电能量的基本单位应为千瓦小时（kW·h）、千乏小时 (kvar·h)。
对于电子显示器，当单一显示器显示多个量值时，应能显示各费率电能量和总电能量示值，且能识别每一费率，并顺序循环显示，其每一数字单元，应能显示从“0”到 “9”的全部数字。
对于机电计度器，应易读取计度结果。连续转动的字轮，应分成十等分并标志数
字，每一等分再细分成10份。表示小数的字轮，应有区别标志。 4.7时钟日计时误差
在参比条件下，多费率表内部时钟的日计时误差限为士0.5s/d。 4.8时钟示值误差
多费率表的日期应准确。 首次检定时，在参比条件下，设定多费率表的时间后，多费率表的时间显示与国家
授时中心标准时间（北京时间）指示的误差应优于5s；
后续检定时，在参比条件下，多费率表的时钟示值误差应优于10min。 4.9电能示值组合误差 4.9.1电子计度器
参比条件下，各费率时段电能示值（增量）的组合误差应符合公式（1）的规定：
△WD-（AWDI+WD2+...+△WDm）≤（n-1)X10-
(1)
式中： △Wp一一试验时间内，总计度器电能增量，单位为千瓦小时（kW·h）或千乏小
时（kvar·h);
△WD1，△WD2，，△WDm试验时间内，费率1，2，，n对应的各费率计度器的电能增量，单位为千瓦小时（kW·h）或千乏小时（kvar·h）；
n—费率数;
2 JJG691—2014
α 总计度器的小数位数。 4.9.2机电计度器
参比条件下，各费率时段电能示值（增量）的组合误差应符合公式（2）的要求，在读取计度器示值时，应半数字读出后取有效数。
I△W -(AWJ +AW/2 +... +AWJ,) ≤ 2(n -1)×10-(a+1)
(2)
式中： AW,- 试验时间内的总计度器电能增量，单位为千瓦小时（kW·h）或千乏小
时（kvar·h);
AW.u,AWa,..,AWu 试验时间内，费率1，2，，n对应的各费率计度器电能增量，单位为千瓦小时（kW·h）或千乏小时（kvar·h）；
其他符号与公式（1）中的相同。
5通用技术要求
5.1标志
多费率表的铭牌应明示以下信息：
名称和型号；制造厂名称或商标；制造计量器具许可证标志和编号；产品所依据的标准；出厂顺序号和制造年份；参比频率、参比电压、参比电流和最大电流：电能表常数；准确度等级；仪表适用的相数和线数（可用GB/T17215.352一2009所规定的图形符号）：接线图和接线端编号；计量单位（显示单元为液晶时，计量单位可在液晶屏幕上显示）；对Ⅱ类防护绝缘包封仪表，应标有双方框符号“回”；转盘转动方向和识别转动的色标（仅适用于机电式多费率表）。
以上各种标志应符合相关标准的规定。 5.2交流电压试验
电子式多费率表应符合JJG596一2012中5.2的规定；机电式多费率表应符合JJG307一2006中4.2的规定。
6计量器具控制
6.1首次检定、后续检定
首次检定是对未被检定过的多费率表进行的检定；后续检定是在首次检定后的任何一种检定；修理后的多费率表须按首次检定进行。 6.2检定条件
