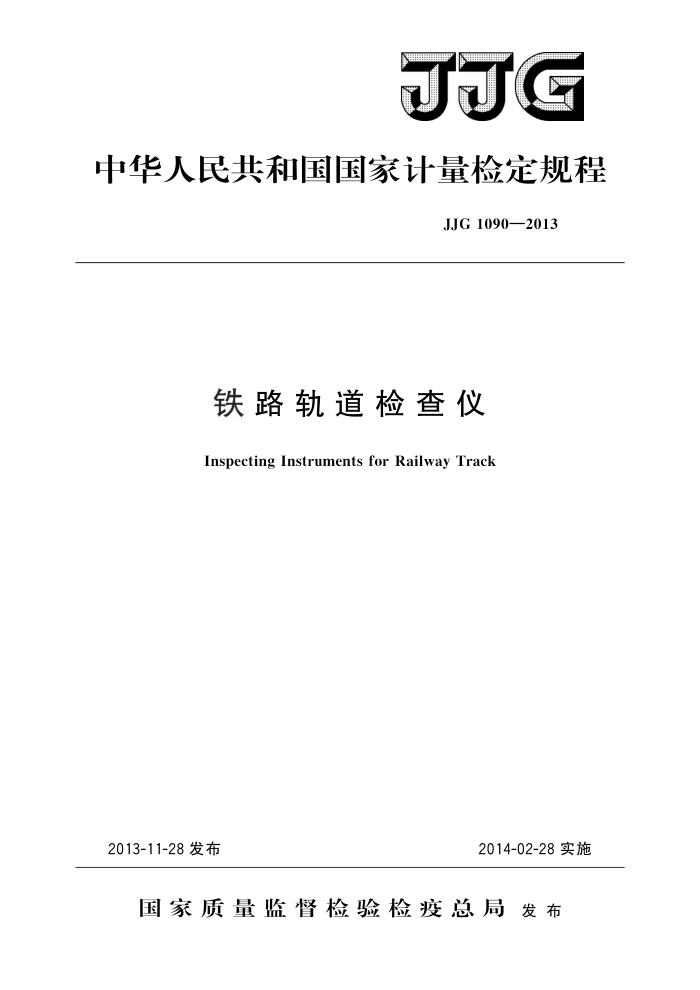

JJG
中华人民共和国国家计量检定规程
JJG1090—2013
铁路轨道检查仪
Inspecting Instruments for Railway Track
2013-11-28发布
2014-02-28实施
国家质量监督检验检疫总局发布 JJG1090—2013
铁路轨道检查仪检定规程 Verification Regulation of Inspecting
JJG 1090—2013
InstrumentsforRailwayTrack
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：铁道部标准计量研究所
江西日月明铁道设备开发有限公司北京拉特激光精密仪器有限公司
参加起草单位：成都四方瑞邦测控科技有限责任公司
四川金立信铁路设备有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JJG1090—2013
本规程主要起草人：
王彦春（铁道部标准计量研究所）李俊霞（铁道部标准计量研究所）熊瑞文（江西日月明铁道设备开发有限公司）刘洪云（北京拉特激光精密仪器有限公司）
参加起草人：
樊尚君（成都四方瑞邦测控科技有限责任公司）
李社军（四川金立信铁路设备有限公司） JJG1090—2013
目 录
引言 1 范围· 2 引用文件… 3术语和计量单位· 3.1 超高掉头误差 3.2 轨道内部几何参数 3.3 轨道外部几何参数· 3. 4 基本弦 4 概述· 5 计量性能要求 5.1 各工作轮工作面的表面粗糙度 5.2 轨距、轨向测量点的有效高度..· 5.3 各工作轮工作面的跳动 5. 4 各走行轮工作母线的共面性： 5.5 激光发射和测量装置轨向和高低零位的一致性 5. 6 轨距示值· 5.7 超高示值? 5.8 基本弦高低示值 5. 9 基本弦轨向示值 5.10 外部几何参数测量装置 5.11 绝缘性能 5.12 激光功率 5.13 电源适应性 5.14 示值稳定性 5.15 重复拼装复位可靠性 5.16 线路试验 6通用技术要求 .. 6.1 外观· 6.2各部分相互作用.. 6.3软件和数据记录要求· 7计量器具控制 7.1检定条件
(IⅢI) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (6) (7) (7) I JJG1090—2013
(7) (9) (15) (15) (16) (19) (22)
7. 2 检定项目. 7.3检定方法··· 7.4检定结果的处理·： 7.5检定周期. 附录A轨检仪标定器的技术要求及检定方法附录B铁路轨道检查仪检定记录参考格式附录C检定证书检定结果通知书内页格式.·...
..+
II JJG 1090—2013
引 言
本规程根据TB/T3147-2012 2《铁路轨道检查仪》铁道行业标准进行制定的本规程为首次制定
II JJG1090—2013
铁路轨道检查仪检定规程
1范围
本规程适用于铁路轨道检查仪（以下简称“轨检仪”）的首次检定、后续检定和使用中检查。也可用于轨道几何状态测量仪轨距、超高参数的检定。
2引用文件
本规程引用下列文件： JJG100全站型电子速测仪 JJG425水准仪 JJG703光电测距仪 GB7247.1一2001激光产品的安全第1部分：设备分类、要求和用户指南
(IEC608251:1993，IDT)
TB/T3147一2012铁路轨道检查仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1超高掉头误差absolutevalueof tworesultsofsuperelevationmeasurementsof both 18o°directions
轨检仪在互为180°方向上对同一超高两次测量读数代数和的绝对值 3.2轨道内部几何参数theinnergeometryparameteroftrack
指轨距、超高、水平、轨向、高低、正矢、扭曲（三角坑）、轨距变化率。
3.3轨道外部几何参数theoutergeometryparameteroftrack
指轨道中线及左右轨相对于设计线位的平面（横向）、高程（垂向）偏差。
3.4　基本弦　basal string
轨检仪测量时的实际工作弦。
4概述
轨检仪是用于移动测量或静态激光弦测法测量铁路轨道静态内部几何参数，静态测量特定点外部几何参数的铁路专用计量器具，包括H型、T型、S型、L型等型号（具体详见TB/T3147一2012）。S型轨检仪不具备轨向和高低测量功能，其他型号按轨向和高低的测量原理分成三种类型：以弦测法测量轨向和高低的A类、以轨迹法测量轨向和高低的B类，以及以（激光）长弦矢距法测量轨向和高低的C类（L型轨检仪）。 型号中带有W时，表明相应的型号中同时具备外部参数测量功能
1 JJG1090—2013
轨检仪分为0级、1级两个准确度等级，0级轨检仪用于测量允许速度不大于
350km/h的线路，1级轨检仪用于测量允许速度不大于200km/h的有碓轨道线路
轨检仪使用前可采用标定器对轨距、超高等参数的零位进行标定。标定器的各项技术要求及检定方法见附录A。
5计量性能要求
5.1各工作轮工作面的表面粗糙度
各工作轮（包括定位轮、测量轮及走行轮，下同）工作面的表面粗糙度Ra首次检定应不大于1.6μm，后续检定应不大于3.2um。 5.2轨距、轨向测量点的有效高度
轨距、轨向测量点距走行轮最低母线的有效高度应不超过16-03mm。轨距测量轮、 轨向测量（或定位）轮的装配结构应能防止不当装配导致的违反此规定。 5.3各工作轮工作面的跳动
各走行轮工作面对自身轴承转动轴线的全跳动和其他各工作轮工作面对自身轴承转动轴线的圆跳动应符合表1的规定。
表1 各工作轮的跳动要求跳动量
单位为毫米
基本型式
说
明
首次检定 后续检定
A类 ≤0.010 ≤0.015 B类 ≤0.020 ≤0.030
H型、T型
S型、L型 5.4各走行轮工作母线的共面性
≤0.030
≤0.045
不适用于无走行轮的L型轨检仪
轨检仪各走行轮工作母线应在同一个平面内，其平面度要求：0级应不大于 0.3mm，1级应不大于0.5mm。 5.5激光发射和测量装置轨向和高低零位的一致性
激光发射和测量装置轨向和高低零位的一致性误差应不大于0.15mm。此项仅适用于C类轨检仪。 5.6轨距示值
轨距的零位误差、示值误差和测量重复性应符合表2的规定。
单位为毫米
表2轨距计量性能指标
技术要求
项
目
0级 ±0.15 ±0.30 ≤0.15
1级 ±0.15 ±0.50 ≤0.20
零位最大允许误差示值最大允许误差
测量重复性
2
