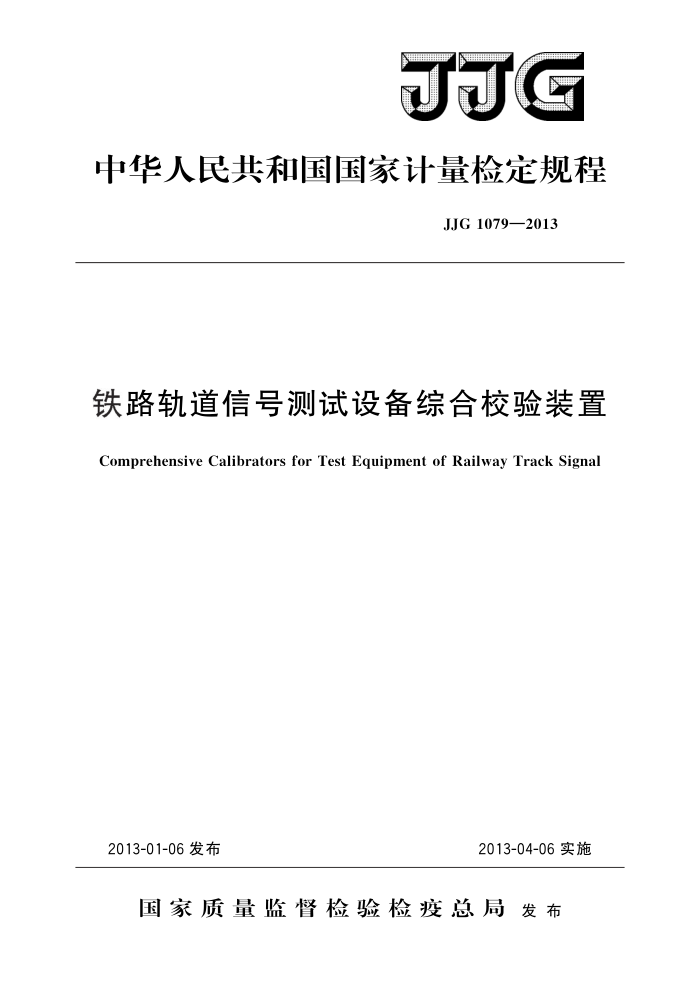

中华人民共和国国家计量检定规程
JJG1079—2013
铁路轨道信号测试设备综合校验装置
Comprehensive Calibrators for Test Equipment of Railway Track Signal
2013-04-06实施
2013-01-06发布
国家质量监督检验检疫总局发布 JJG1079—2013
铁路轨道信号测试设备综合校验装置检定规程
JJG 1079—2013
Verification Regulation of Comprehensive Calibrators for Test Equipment of Railway Track Signal
归口单位：全国铁路专用计量器具计量技术委员会铁路专用
电学分技术委员会
主要起草单位：西安铁路局质量技术监督所
成都铁路局计量所
参加起草单位：西安科维铁路智能技术有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用电学分技
术委员会负责解释 JJG 1079—2013
本规程主要起草人：
伏 滨（西安铁路局质量技术监督所) 孙 青 (成都铁路局计量所) 赵 超（西安铁路局质量技术监督所）邢国富 (西安铁路局质量技术监督所)
参加起草人：
赵魁龙 （西安科维铁路智能技术有限公司）
雷涌（成都铁路局计量所） JJG1079—2013
目 录
引言 1 范围·. 2 概述· 3 计量性能要求. 3.1单频输出 3.2移频输出· 3.3 25Hz、50Hz相敏轨道信号输出 3.4交流计数轨道信号输出 3.5补偿电容 3.6 阻抗· 4 通用技术要求 5 计量器具控制· 5.1检定条件. 5.2 检定项目· 5.37 检定方法· 5.47 检定结果的处理· 5.5 检定周期附录A铁路轨道信号测试设备综合校验装置检定记录格式附录B检定证书和检定结果通知书内页格式
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (8) (8) (9) (18)
- JJG1079—2013
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程是根据实际使用技术要求制定的本规程为首次制定。
I JJG1079—2013
铁路轨道信号测试设备综合校验装置检定规程
1范围
本规程适用于铁路轨道信号测试设备综合校验装置（以下简称综合校验装置）的首次检定、后续检定和使用中检查。
2概述
综合校验装置主要用于铁路轨道信号在线测试设备的检定和校准。其主要功能为：输出单频信号的频率、电压、电流；移频信号（包括中心频率为550Hz、650Hz、 750Hz、850Hz的移频信号，ZPW2000、UM71、WG21A等）的频率、电压、电流；25Hz、50Hz相敏轨道信号的电压、相位；交流计数轨道信号的电压、时间间隔等标准信号，提供标准补偿电容和阻抗。 3计量性能要求 3.1单频输出 3.1.1频率
输出范围为5Hz～3kHz，最大允许误差应不超过士0.03Hz。 3.1.2电压
（5～25)Hz频段内输出范围为（0.1～10）V，25Hz～3kHz频段内输出范围为（0.1～400）V，最大允许误差应不超过士0.5%。 3.1.3电流
5Hz～3kHz频段内输出范围为（50～500）mA，最大允许误差应不超过士0.5%，通过线圈输出感应电流范围为50mA～20A。 3.2移频输出 3.2.1移频（中心频率为550Hz、650Hz、750Hz、850Hz的移频信号） 3.2.1.1上下边频频率：输出范围（460～940)Hz，最大允许误差应不超过士0.03Hz。 3.2.1.2低频频率：低频调制频率输出范围为（6～30）Hz，最大允许误差应不超过 0.003Hz。 3.2.1.3电压：在移频频率下，输出范围为（0.1～400）V，最大允许误差应不超过 ±0.5%。 3.2.1.4电流：在移频频率下，输出范围为（50～500）mA，最大允许误差应不超过士0.5%，通过线圈输出感应电流范围为50mA～20A。 3.2.2ZPW2000、UM71、WG21A 3.2.2.1上下边频频率：输出范围（1.6～2.7）kHz，最大允许误差应不超过 ±0.03 Hz。
1 JJG1079—2013
3.2.2.2低频频率：低频调制频率输出范围为（10～30）Hz，最大允许误差应不超过 0.003 Hz。 3.2.2.3电压：在移频频率下，输出范围为（0.1～400）V，最大允许误差应不超过 ±0.5%。 3.2.2.4电流：在移频频率下，输出范围为（50～500）mA，最大允许误差应不超过士0.5%，通过线圈输出感应电流范围为50mA～20A。 3.325Hz、50Hz相敏轨道信号输出 3.3.1电压
在25Hz、50Hz频率下，两通道电压的输出范围为（0.1～250）V，最大允许误差应不超过士0.5%。 3.3.2相位
在25Hz、50Hz频率下，两通道电压之间相位差的调节范围为（0～360）°，最大允许误差应不超过士0.1°。 3.4交流计数轨道信号输出 3.4.1电压
在25Hz、50Hz、75Hz频率下，电压的输出范围为（0.1～250)V，最大允许误差应不超过士0.5%。 3.4.2时间间隔
在25Hz、50Hz、75Hz频率下，时间间隔最大允许误差应不超过士0.2ms， 3.5补偿电容
在（1.7～2.6)kHz频率范围内，提供定值标准补偿电容，范围为（20～100）uF，最大允许误差应不超过士1.0% 3.6阻抗
在（1.7～2.6)kHz频率范围内，提供定值标准电阻，范围为（0.1～1000）2，最大允许误差应不超过士1.0%。 4通用技术要求
被检综合校验装置各部位应装配牢固，不应有碰伤及划痕等缺陷，开启电源后应能正常显示。
综合校验装置上应有仪器名称、产品型号、制造厂名（代号或商标）和出厂编号。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。综合校验装置修理后的检定
按首次检定进行。 5.1检定条件 5.1.1检定用设备
综合校验装置检定用设备及技术指标要求见表1。
2 JJG1079—2013 表1 检定用设备一览表
序号 1 2 3 4
检定设备频率计数字多用表相位表阻抗测量仪
准确度或最大允许误差
1×10-7 MPE：±0.1% MPE：±0.02° MPE：±0.2%
5.1.2 检定环境条件
检定应在温度20℃士5℃、相对湿度45%～80%的室内进行，周围应无影响检定的强电磁干扰及机械振动。检定记录格式参见附录A。 5. 2 检定项目
检定项目见表2。
表 2 2检定项目一览表
检定项目
使用中检查
首次检定
后续检定
外观
+ + + + + + + + + + + + + +
+ + + + + + + + + + + + + +
+ + + + + + + + + + + 一
频率电压电流低频频率上下边频频率电压电流
单频输出
移频输出
25Hz、50Hz相敏 电压轨道信号输出
相位
交流计数轨道信号 电压输出
时间间隔
补偿电容阻抗
一
注：“十”为应检项目，“二”为可不检项目； 后续检定可只检必检点。 5.3 检定方法
检定前，应将被检综合校验装置与主要标准器开机预热2h以上 5.3.1外观
目力检查 5.3.2单频输出 5.3.2.1频率
3
