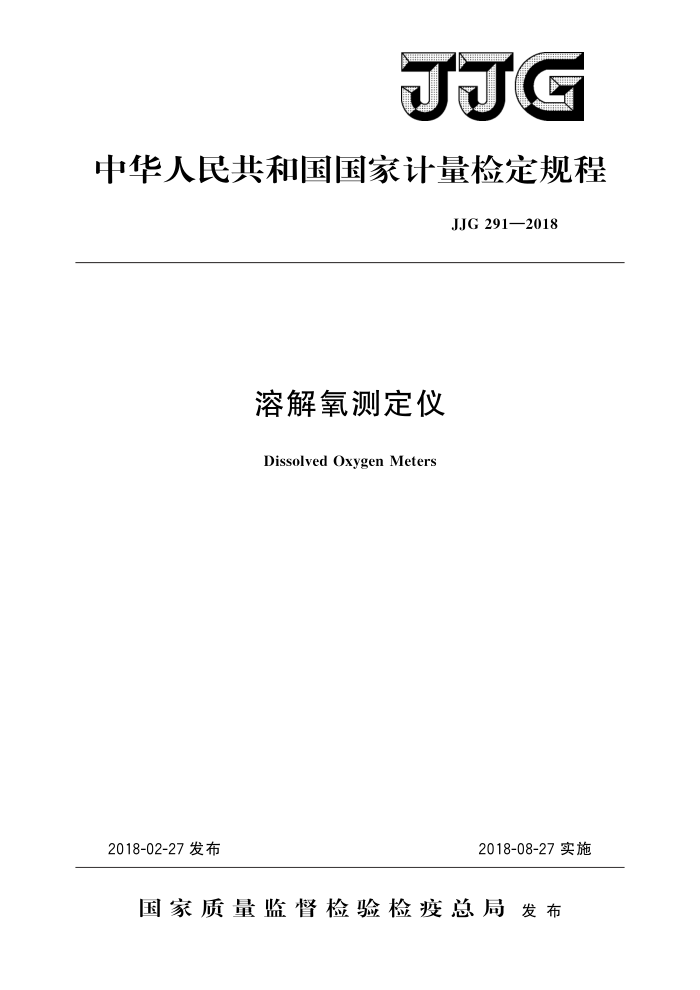

JJG
中华人民共和国国家计量检定规程
JJG291—2018
溶解氧测定仪 Dissolved Oxygen Meters
2018-08-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJG291—2018
溶解氧测定仪检定规程
JJG 291—2018 替代JJG291— -2008
Verification Regulation of Dissolved Oxygen Meters
归口单位：全国环境化学计量技术委员会主要起草单位：浙江省计量科学研究院
上海市计量测试技术研究院
参加起草单位：中国计量科学研究院
北京航天计量测试技术研究所
佛山分析仪有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 291—2018
本规程主要起草人：
林桢（浙江省计量科学研究院）徐远远（浙江省计量科学研究院）王震涛（上海市计量测试技术研究院）
参加起草人：
修宏宇（中国计量科学研究院）张潇（浙江省计量科学研究院）
傅家乐（上海市计量测试技术研究院）
冯志军（北京航天计量测试技术研究所） JJG291—2018
目
录
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (1) (1 ) (1) (1) (1) (2) (2) (2) (3) (4) (5) (6) (7 )
引言 1 范围… 2 概述· 3 计量性能要求， 3.1 零值误差 3. 2 响应时间· 3.3 溶解氧浓度示值误差 3. 4 重复性. 3.5 温度示值误差 3.6 盐度补偿误差· 4 通用技术要求… 4. 1 外观及结构.. 4. 2 标志和标识 5计量器具控制 5.1 检定条件. 5. 2 检定项目 5.3 检定方法.· 5.47 检定结果的处理· 5.5 检定周期·· 附录A检定用水的制备附录B制备检定用水装置结构图附录C 氧在不同水温、大气压力的水中饱和浓度值及内插法计算水中饱和溶解氧浓度
(8) (11) (13)
附录D溶解氧测定仪检定记录附录E检定证书/检定结果通知书内页格式
- J.JG291—2018
引言
本规程参考了HJ506一2009《水质溶解氧的测定电化学探头法》、ISO5814： 2o12《水质溶解氧的测定电化学探头法》（Waterquality一Determinationof dissolved oxygen—Electrochemical probemethod）、ISO17289：2014《水质溶解氧的测定光传感器法》（WaterqualityDeterminationofdissolvedoxygen一Opticalsensor method）等标准相关内容，依据JJF1002一2010《国家计量检定规程编写规则》进行编写，与JJG291一2008相比，除编辑性修改外，主要内容变化如下：
一增加了引言内容；一修改了规程名称和适用范围（见封面及1范围）；在概述部分增加了覆膜电极溶解氧测定仪和荧光法溶解氧测定仪的测量原理描
述（见2概述）；修改了“重复性”计量性能要求（见3.4）；删除了“绝缘电阻”“绝缘强度”技术要求、检定项目、检定用设备以及检定方法（见4、5.1、5.2、5.3）；在检定用标准器及配套设备中修改气压表分度值等技术指标，并增加氯化钠（NaCI）试剂纯度要求（见5.1.2）；修改了“零值误差”检定方法，将试验时间从“5min”延长为“15min”，修改了“响应时间”的检定方法（见5.3.3、5.3.4）；将溶解氧浓度参考值确定方式改为查表与内插法计算（见5.3.5）；删除了原规程中“氧在不同温度的水中饱和浓度表”附录和“不同温度下纯水的饱和蒸汽压力”附录，增加了“氧在不同水温、大气压力的水中饱和浓度值”附录（见附录C）。
本规程的历次版本发布情况：
JJG291—2008; JJG291—1999。
II JJG291—2018
溶解氧测定仪检定规程
1范围
本规程适用于测量范围为（0～20）mg/L的台式和便携式溶解氧测定仪（以下简称仪器）的首次检定、后续检定和使用中检查。
2概述
该仪器主要用于测定水中常量溶解氧（DO）浓度。仪器类型主要有覆膜电极溶解氧测定仪和荧光法溶解氧测定仪。
覆膜电极溶解氧测定仪的测量原理为电化学探头法：采用氧敏感薄膜电极隔离水和可溶性物质，电极间产生的电位差使金属离子在阳极进入溶液，同时氧气通过薄膜扩散，在阴极被还原，产生的电流与穿过薄膜和电解质层的氧传递速度成正比，即在一定的温度下该电流与水中氧的分压（或浓度）成正比。通过测量电流可得到水中的溶解氧浓度。荧光法溶解氧测定仪的测量原理主要基于氧分子对荧光物质的猝灭效应：在溶解氧测定仪电极涂上荧光材料，激发光照射在电极上发出荧光，荧光的强弱或猝灭时间长短与水中氧分子浓度具有相关性；水中氧分子浓度值越高，则荧光强度越小，猝灭越快。通过测量激发光与参比光的相位差等方式，可得到水中的溶解氧浓度。
仪器一般由氧电极、电子单元和（或）显示单元组成。 3计量性能要求 3.1零值误差
仪器的零值误差应不超过0.10mg/L。 3.2响应时间
仪器的响应时间应不超过60S。 3.3溶解氧浓度示值误差
仪器的溶解氧浓度示值误差首次检定应不超过士0.30mg/L，后续检定应不超过±0.50mg/L。 3.4重复性
仪器的重复性应不超过0.15mg/L 3.5温度示值误差
仪器的温度示值误差应不超过士0.5℃。
3.6盐度补偿误差
仪器的盐度补偿误差应不超过士2%。
4通用技术要求
4.1外观及结构
- JJG291—2018
仪器应外观完好，显示清晰完整，电极引线连接可靠，各紧固件无松动。覆膜电极内腔应有支持电解液，无气泡，覆膜完整无损；荧光法电极无明显破损。 4.2标志和标识
仪器应标明制造单位名称、型号、出厂编号、制造日期，国产的覆膜电极仪器还应
有制造计量器具许可证标志及编号。 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定环境条件 5. 1. 1.1 环境温度（15～25）℃，检定过程温度波动不超过士2℃。 5.1.1.2 应无影响仪器正常工作的电磁干扰。 5.1.1.3 供电电源：（220±22）V，（50士0.5）Hz。 5.1.1.4 相对湿度：不大于85%。 5.1.2检定用标准器及配套设备 5.1.2.1 检定用水：检定用水的制备见附录A。 5.1.2.2 精密恒温水槽：恒温范围（0～50）℃，温度波动度不大于0.2℃，均匀性不超过士0.2℃，搅拌速度稳定，并附有多孔塑料浮盖，见附录B。 5.1.2.3 秒表：分辨力0.1s，最大允许误差不超过士0.5s/d。 5.1.2.4 温度计：测量范围（0～50）℃，分度值0.1℃，最大允许误差不超过 ±0.15℃。 5.1.2.5 气压表：分度值1hPa，最大允许误差不超过士2.5hPa。 5.1.2.6 鼓泡器：多孔。 5.1.2.7 亚硫酸钠（NazSO）试剂：分析纯。 5.1.2.8 二价钻盐试剂：分析纯。 5.1.2.9 氯化钠（NaCI）试剂：分析纯。 5.2 检定项目
仪器首次检定、后续检定和使用中检查项目如表1所示
表1检定项目一览表首次检定
检定项目外观零值误差响应时间
后续检定
使用中检查
+ + + + + +
+ + + + + +
+
+
溶解氧浓度示值误差
重复性温度示值误差
2 JJG 291—2018 表1（续）
使用中检查
检定项目盐度补偿误差注：1.“十”表示需检定项目，“二”表示不需检定项目。
首次检定 +
后续检定
2.仪器经维修后对计量性能有较大影响的，其后续检定按首次检定要求进行。 3.无温度测量、盐度补偿功能的仪器，表格中“*”项目免检。
5.3检定方法 5.3.1外观
用目视、手感法按4.1要求进行。 5.3.2仪器校正
按仪器说明书要求校正仪器。 5.3.3零值误差
将电极从空气中浸人温度为（20土5）℃的新配制无氧水中（无氧水的制备见附录A 中的A.1），15min后的仪器示值即为残余电流引起的零值误差。 5.3.4响应时间
将恒温水浴温度控制在（20士1）℃，按附录A中的A.2要求制备检定用饱和溶氧水。将电极放入恒温水浴中，稳定后读取示值Co。随后将电极从恒温水浴中取出，迅速浸人无氧水中，同时开始计时。当仪器显示值为c.的10%时停止计时，此时的秒表示值即为响应时间。 5.3.5溶解氧浓度示值误差
将恒温水浴的温度分别调节至10℃、20℃、30℃左右。在每一温度点，将电极由空气中放人恒温水浴并轻轻摆动（荧光法电极检定时无需摆动），稳定后读取示值。 重复测量两次，计算仪器测量平均值c，按式（1）计算溶解氧浓度示值误差，取绝对值最大的△c为检定结果。
Ac=cc
(1)
式中： △c—溶解氧浓度示值误差，mg/L； c仪器测量平均值，mg/L； cs一溶解氧浓度参考值，查表（附录C）与内插法计算，mg/L。
5.3.6重复性
仪器的重复性检定应在恒温水浴温度与室温接近的饱和溶氧水中进行。连续重复测
量6次，分别记录仪器示值，按式（2）计算仪器的重复性。
(c -22 n-1
(2)
3
