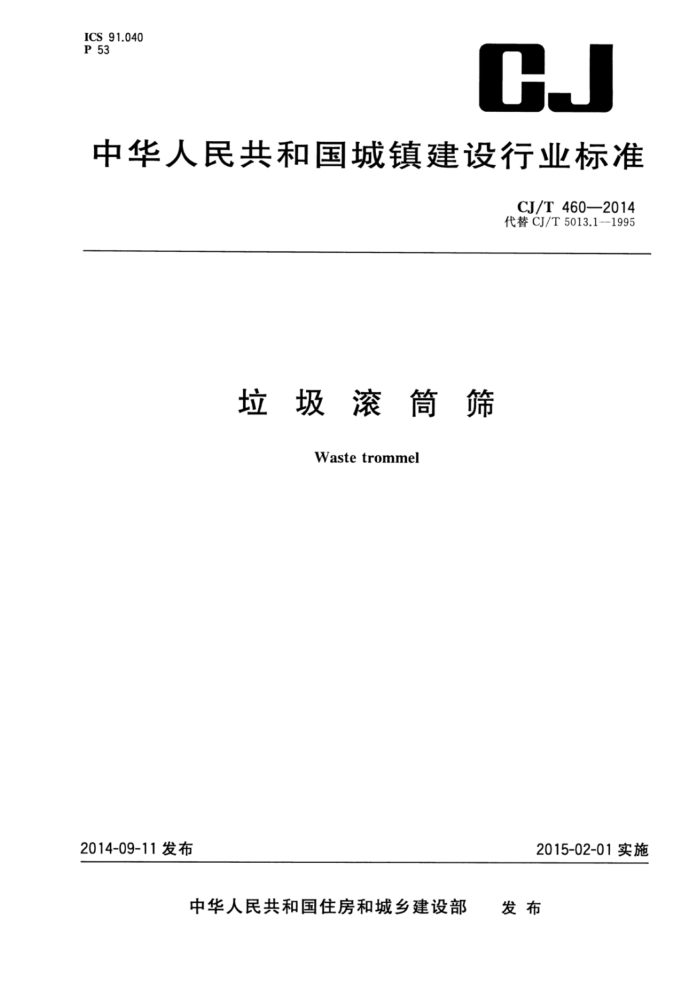

ICS 91.040 P 53
CJ
中华人民共和国城镇建设行业标准
CJ/T460—2014 代替CJ/T5013.1—1995
垃圾滚筒筛
Waste trommel
2014-09-11发布
2015-02-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T460—2014
目 次
前言
1
范围 2 规范性引用文件
术语和定义型式和结构要求 6
3
4
5
试验方法检验规则标志、包装、运输和贮存
8
附录A（资料性附录） 滚筒筛试验检查项目记录表附录B（规范性附录） 故障分类
12 CJ/T460—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T5013.1-1995《垃圾分选机垃圾滚筒筛》的修订，与CJ/T5013.1-1995相比，
主要技术变化如下：
一调整了术语和定义范围；
修改了技术要求、试验方法、检验规则； -增加了材料要求（见5.3)； -增加了结构（见4.4)；增加了环境要求（见5.5）；增加了可靠性要求（见5.6）；增加了型式和结构方面的细节性规定；调整了通用技术要求。
-
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准负责起草单位：上海市环境工程设计科学研究院有限公司、宜昌市固废处置管理中心、江苏
三信环保设备有限公司、北京机电院高技术股份有限公司、中国科学院武汉岩土力学研究所、中国市政工程华北设计研究总院。
本标准主要起草人：熊辉、张安杰、刘婷婷、曹成运、任稚萍、张益、戴亚南、薛强、许雯佳、李江山、 郭漫宇、张成波、迟向磊、朱喜、王琦、刘淑玲、靳俊平。
本标准所代替标准的历次版本发布情况为：
CJ/T5013.1—1995。
Ⅱ CJ/T460-2014
垃圾滚筒筛
1范围
本标准规定了垃圾滚筒筛的术语和定义、型式和结构、要求、试验方法、检验规则以及标志、包装、运输和贮存，
本标准适用于对生活垃圾进行分选的垃圾滚筒筛。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184 形状和位置公差未注公差值 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3797 电气控制设备 GB4053.3 固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB 8350 输送链、附件和链轮 GB12348 工业企业厂界环境噪声排放标准 GB/T12467.3 金属材料熔焊质量要求 第3部分：一般质量要求 GB/T13384 机电产品包装通用技术条件 GB16754 机械安全急停设计原则 JB/T5946 工程机械涂装通用技术条件 JG/T5050 建筑机械与设备可靠性考核通则
3术语和定义
下列术语和定义适用于本文件。
3.1
垃圾滚筒筛 wastetrommel 用于生活垃圾分选，以筒形筛面绕其中心轴线作旋转运动，完成筛分的专用设备。
3.2
筛网sieve 采用耐磨耐腐蚀材料制成的具有均匀通孔或网格，对不同粒径垃圾具有筛分作用的部件。
3.3
破袋刀bagbrokenknife 安装于滚筒筛内，可将垃圾包装物刺破，利于垃圾散落后筛分的部件，
3.4
滚筒长度 drum screen length 滚筒筛筒体的总长度。
1 CJ/T460—2014
3.5
滚筒直径 drum screen diameter 滚筒筛简体内圈的公称直径。
3.6
滚筒倾斜度 drum screen angle 滚筒筛筒体回转轴线与水平面的夹角。
3.7
破袋率 bagbrokenrate 用于反映在设定工况下破袋效果的指标。
S, -S2 ×100%
q =
S1
式中： —破袋率，单位为%；
q S,——输人总袋数，单位为个； S2-—输出未破袋数，单位为个。
3.8
筛分效率 screening efficiency 物料经筛分后，筛下物质量占进料中可筛下物质量的百分比。
ml × 100%
7= m2
式中： 7 m 筛下物质量，单位为吨(t)； m2— 进料中可筛下物质量，单位为吨（t)。
筛分效率，单位为%；
3.9
处理能力 capacity 单位时间的人筛垃圾量。
型式和结构
4
4.1分类
滚筒筛分类如下： a) 按筛网样式分类：编织网式、钻孔网式； b) 按破袋特性分类：破袋式、非破袋式。
4.2型式
滚筒筛型号由设备类别代码、型式代码、滚筒直径代码、滚筒长度代码、企业自编代码等组成，其型号如下：
2
