ICS 27.060.30 CCS J 98
GB

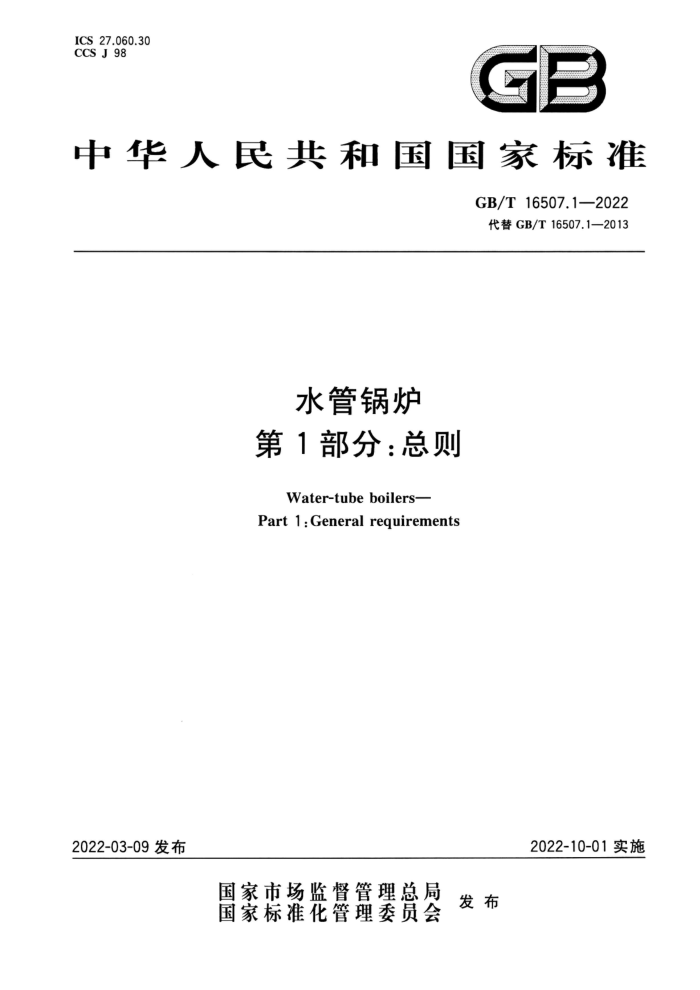

中华人民共和国国家标准
GB/T16507.1—2022 代替GB/T16507.1—2013
水管锅炉第1部分：总则 Water-tube boilers- Part1:Generalrequirements
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准花管理委赏会 发布 GB/T16507.1—2022
目 次
前言引言 1 范围 2 规范性引用文件 3
II
.
术语、定义和符号· 4 责任 5 锅炉范围界定 6 锅炉参数 7 基本要求 8 设计 9 制造、安装和性能试验 10 节能和环保参考文献
2
14
1 GB/T16507.1—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T16507《水管锅炉》的第1部分。GB/T16507已经发布了以下部分：
第1部分：总则；第2部分：材料第3部分：结构设计；一第4部分：受压元件强度计算；一第5部分：制造；一第6部分：检验、试验和验收；
第7部分：安全附件和仪表；一第8部分：安装与运行。
本文件代替GB/T16507.1一2013《水管锅炉第1部分：总则》，与GB/T16507.1一2013相比，除结构调整和编辑性改动外，主要技术变化如下：
一增加了“额定压力小于0.1MPa的固定式水管锅炉可参照本文件”的内容（见1.4)；一更改了锅炉本体的概念并作为术语（见3.1.2，2013年版的5.2）；一增加了术语“连接管道”（见3.1.3）；
-
更改了设计厚度和名义厚度的定义，与GB/T16507.4保持一致（见3.1.18和3.1.19，2013年
-
版的3.1.16和3.1.17)；删除了标准中未用到的术语和定义（见2013年版的3.1.9～3.1.11和3.1.14～3.1.20）；增加了标准中用到的力、0等符号说明（见3.2，2013年版的3.2）；删除了关于资格的内容（见2013年版的4.1）；删除了与GB/T16507.6重复的产品铭牌和随机技术资料的内容（见2013年版的4.2.2中d）和e)的有关内容)；更改了标准中锅炉范围内管道的界定（见5.2、图1，2013年版的5.3、图1、图2、图3)；调整了锅炉容量和额定参数部分内容独立成章，并增加压力等级的内容（见第6章，2013年版的6.2); 一删除了原第6章通用要求中材料、结构设计、强度设计、制造、检验和试验、安全附件和仪表、安装和运行等与其他部分中重复的内容（见2013年版的6.3.1～2、6.4、6.5.1、6.5.7、6.6、6.7、6.8、 6.9); 调整了许用应力、计算温度、载荷、压力、厚度等内容独立成章，作为基本要求（见第7章，2013 年版的6.5.2、6.5.3、6.5.4、6.5.5、6.5.6、6.3.3、6.3.4、6.3.5)；删除了吊杆螺纹部分的许用应力值取吊杆部分许用应力值的75%的规定（见7.2.2，2013年版的6.3.5); 一删除了焊接接头系数内容（见2013年版的6.5.7）；修改了受压元件所用材料许用应力取值表的表述方式，将奥氏体钢合并至合金钢系列（见 7.2.1表1，2013年版6.3.3表1）； -增加了设计章节，对锅炉受压元（部)件、安全附件、锅炉炉膛、燃烧装置、空气预热器、锅炉钢结构、其他零部件等设计提出要求（见第8章）；
目 GB/T16507.1—2022
增加了用于锅炉范围内管道的强度计算和校核标准（见8.3.1.3）；增加了制造、安装和性能试验章节，提出相应要求（见第9章）；调整了节能和环保部分内容独立成章，并按《锅炉节能技术监督管理规程》等要求增补有关内容（见10.1、10.2和10.3，2013年版的6.10和6.11)；删除了附录A符合性声明的内容（见2013年版的附录A）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：上海发电设备成套设计研究院有限责任公司、中国特种设备检测研究院、上海锅
炉厂有限公司、东方电气集团东方锅炉股份有限公司、哈尔滨锅炉厂有限责任公司、北京巴布科克：威
团股份有限公司、无锡华光环保能源集团股份
尔科克斯有限公司、武汉锅炉股份有限公有限公司、上海工业锅炉研究所有限公司、江联重工集团股份有限公司
本文件主要起草人： 严宏强、李 浩、张瑞、陈秀彬 刚、何维、颜廷锐、曹明明、段跃、侯晓东、 左彩霞、王善武、杨文
本文件及其所代替文件的历次版本发布情况为：
1996年首次发布为GB/T16507—1996； 2013年第 一次修订时，将水管锅炉和锅壳锅炉内容分开，各由8个部分组成，水管锅炉为 GB/T16507.1-2013CBT165078 2013锅壳锅炉为BT16588.1 2013~GB/T16508.8 2013，本文件为G
分客总则店
本次为第二次修订
IV GB/T16507.1—2022
引言
GB/T16507《水管锅炉》是全国锅炉压力容器标准化技术委员会（以下简称委员会”)负责制修订和归口的锅炉通用建造标准之一。其制定遵循了国家颁布的锅炉安全法规所规定的安全基本要求，设计准则、材料要求、制造检验技术要求、验收标准和安装要求均符合TSG11《锅炉安全技术规程》的相应规定。GB/T16507为协调标准，满足TSG11《锅炉安全技术规程》的基本要求，同时也符合TSG91 《锅炉节能环保技术规程》的要求。GB/T16507旨在规范锅炉的设计、制造、检验、验收和安装，由8个部分构成。
第1部分：总则。目的在于确定水管锅炉范围界定、炉参数、建造规范以及节能和环保等建造水管锅炉的通用技术要求。 第2部分：材料。目的在于确定水管锅炉受压元件和非受压元件、受力构件、锅炉钢结构和焊接材料等的选材和用材要求
-
一第3部分：结构设计。目的在于确定水管锅炉结构设计的基本要求、焊接连接要求、开孔和各
元（部)件的具体设计要求。 一第4部分：受压元件强度计算。目的在于确定水管锅炉受压元件的计算壁温、计算压力、设计
许用应力取值及强度设计计算方法。 一一第5部分：制造。目的在于确定水管锅炉在制造过程中的标记、冷热加工成形、胀接、焊接和热
处理要求。 第6部分：检验、试验和验收。目的在于确定水管锅炉受压元件和与其直接连接的承受载荷的非受压元件的检验、试验和验收要求。 第7部分：安全附件和仪表。目的在于确定水管锅炉安全附件和仪表的设置和选用要求，
-
第8部分：安装与运行。目的在于确定水管锅炉本体和锅炉范围内管道的安装、调试、质量验收以及运行要求。
由于GB/T16507没有必要、也不可能囊括适用范围内锅炉建造和安装中的所有技术细节，因此，在满足TSG11《锅炉安全技术规程》所规定的基本安全要求的前提下，不禁止GB/T16507中没有特别提及的技术内容。
GB/T16507不限制实际工程设计和建造中采用能够满足安全要求的先进技术方法。 对于未经委员会书面授权或认可的其他机构对标准的宣贯或解释所产生的理解歧义和由此产生的
任何后果，本委员会将不承担任何责任。
V GB/T16507.1—2022
水管锅炉第1部分：总则
1范围
1.1本文件规定了水管锅炉范围界定、锅炉参数、建造规范以及节能和环保等方面的通用技术要求。 1.2本文件适用于以下范围的固定式水管锅炉：
额定蒸汽压力大于或等于0.1MPa的蒸汽锅炉；
a) b) 额定出水压力大于或等于0.1MPa且额定热功率大于或等于0.1MW的热水锅炉； c) 以余（废)热利用为主要目的的烟道式余热锅炉。
1.3本文件不适用于以下范围的水管锅炉：
a） 移动式水管锅炉； b) 为满足设备和工艺流程需要的冷却装置。
1.4额定压力小于0.1MPa的固定式水管锅炉可参照本文件。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 753 电站锅炉，蒸汽参数系列 GB/T1921 1工业蒸汽锅炉参数系列 GB/T2900.48 电工名词术语锅炉 GB3095 环境空气质量标准 GB3096 声环境质量标准 GB/T3166 热水锅炉参数系列 GB/T10180 工业锅炉热工性能试验规程 GB/T10184 电站锅炉性能试验规程 GB/T10863 烟道式余热锅炉热工试验方法 GB/T10868 电站减温减压阀 GB/T10869 电站调节阀 GB/T11943 锅炉制图 GB/T12241 安全阀一般要求 GB12348 工业企业厂界环境噪声排放标准 GB13223 火电厂大气污染物排放标准 GB13271 锅炉大气污染物排放标准 GB/T16507.2 水管锅炉第2部分：材料 GB/T16507.3 水管锅炉第3部分：结构设计 GB/T16507.4 水管锅炉 第4部分：受压元件强度计算
1 GB/T16507.1—2022
GB/T16507.5 水管锅炉第5部分：制造 GB/T16507.6 水管锅炉 第6部分：检验、试验和验收 GB/T16507.7 水管锅炉第7部分：安全附件和仪表 GB/T16507.8 ：水管锅炉第8部分：安装与运行 GB18485生活垃圾焚烧污染控制标准 GB/T22395 锅炉钢结构设计规范 GB24500 工业锅炉能效限定值及能效等级 GB/T28056 烟道式余热锅炉通用技术条件 GB/T28057 氧气转炉余热锅炉技术条件 GB/T29052 工业蒸汽锅炉节水降耗技术导则 GB/T29462 电站堵阀 GB/T30576 水泥窑余热锅炉技术条件 GB/T 30577 燃气-蒸汽联合循环余热锅炉技术条件 GB/T 34348 电站锅炉技术条件 GB/T36514 碱回收锅炉 GB/T36699 锅炉用液体和气体燃料燃烧器技术条件 DL/T5054 火力发电厂汽水管道设计规范 JB/T 2192 方型铸铁省煤器技术条件 JB/T 3271 链条炉排技术条件 JB/T 6734 锅炉角焊缝强度计算方法 JB/T6735 锅炉吊杆强度计算方法 JB/T7985 小型锅炉和常压热水锅炉技术条件 JB/T 8501 锅炉吹灰器和测温探针 JB/T 9623 火力发电厂排汽消声器 技术条件 JB/T10249 垃圾焚烧炉技术条件 JB/T10325 锅炉除氧器技术条件 JB/T10355 锅炉用抛煤机技术条件 JB/T10356 流化床燃烧设备技术条件 JB/T10357 恒力碟簧支吊架 NB/T10127 大型煤粉锅炉炉膛及燃烧器性能设计规范 NB/T47033 减温减压装置 NB/T47034 工业锅炉技术条件 NB/T47035 工业锅炉系统能效评价导则 NB/T47038 恒力弹簧支吊架 NB/T47039 可变弹簧支吊架 NB/T 47040 锅炉人孔和手孔装置 NB/T47043 锅炉钢结构制造技术规范 NB/T 47044 电站阀门 NB/T 47049 管式空气预热器制造技术条件 NB/T47050 往复炉排技术条件 NB/T47055 锅炉涂装和包装通用技术条件 2 GB/T16507.1—2022
NB/T47060 回转式空气预热器 NB/T47061 工业锅炉系统能源利用效率指标及分级 NB/T47062 生物质成型燃料锅炉 NB/T47063 电站安全阀 NB/T47066 冷凝锅炉热工性能试验方法
3术语、定义和符号
3.1术语和定义
GB/T2900.48界定的以及下列术语和定义适用于本文件。 3.1.1
水管锅炉 water-tube boiler 烟气在受热面管子外部流动，工质在管子内部流动的锅炉。 ［来源：GB/T2900.48—2008，定义3.1.21]
3.1.2
锅炉本体 boilerproper 由锅筒、启动（汽水)分离器及储水箱、受热面、集箱及其连接管道，炉膛、燃烧设备、空气预热器、炉
墙、烟（风）道、构架（包括平台和扶梯）等所组成的整体。 3.1.3
连接管道 connecting pipe 集箱之间、集箱与锅筒之间等非受热的汽（水)连通管道。
3.1.4
受压元件 pressure element 承受内部或外部工质压力作用的元件。 注：受压元件是构成锅炉受压部件的基本单元。
3.1.5
受压部件 pressure component 在锅炉系统中由若干个受压元件组成的相对独立的部件。 注：受压部件包括锅筒、集箱、水冷壁、过热器、再热器和省煤器等。
3.1.6
非受压元件 non-pressureelement 不承受工质压力作用的元件。 注：非受压元件包括承受载荷的和不承受载荷的元件，承受载荷的非受压元件包括支吊件和紧固件。
3.1.7
安全附件safetyappurtenance 用于保护锅炉设备，防止锅炉超过设计条件运行的器件或装置。
3.1.8
额定压力 Jratedpressure 在规定的给水压力和负荷范围内长期连续运行时应予保证的锅炉出口的工质压力，也就是锅炉铭
牌上标注的额定工作压力或额定出口压力。
3
