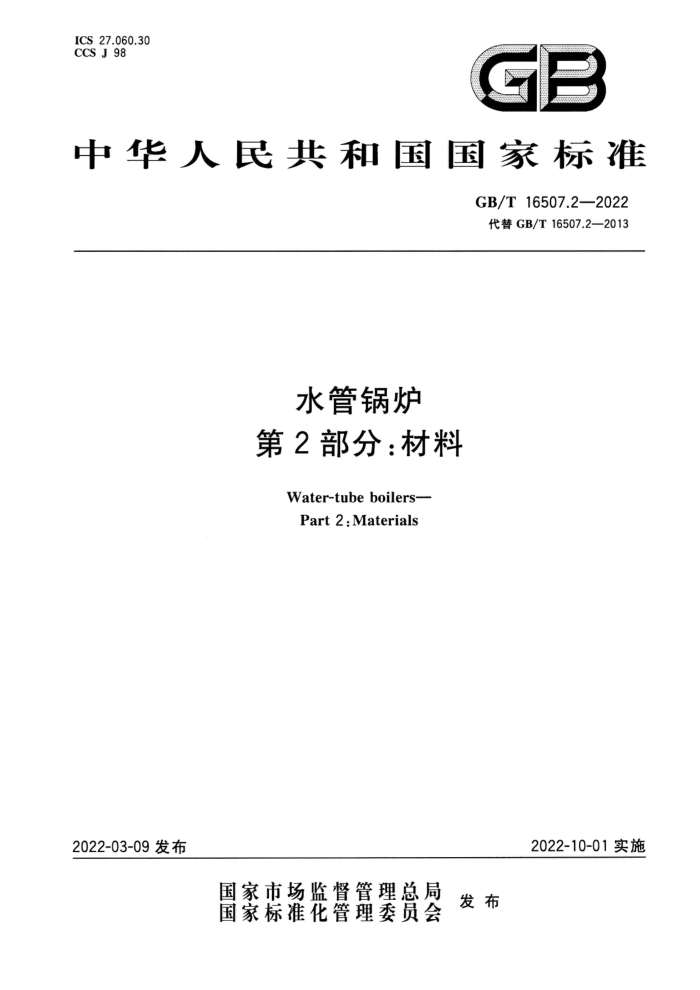

ICS 27.060.30
CCS J 98
GB
中华人民共和国国家标准
GB/T16507.2—2022 代替GB/T16507.2—2013
水管锅炉第2部分：材料
Water-tube boilers- Part 2:Materials
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准花管理委员会 发布 GB/T16507.2—2022
目 次
前言引言 1范围
Il
规范性引用文件 3 术语和定义
2
基本要求 5 设计选材
4
受压元件用材料 7 受力构件用材料· 8 钢结构用材料：焊接材料..
6
15 19 19 21 22 24 25
9
附录A（规范性） 材料补充要求附录B（资料性） 常用材料的弹性模量、导热系数和膨胀系数附录C（规范性） 钢锻件的金相检验参考文献 GB/T16507.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T16507《水管锅炉》的第2部分。GB/T16507已经发布了以下部分：
第1部分：总则；第2部分：材料；第3部分：结构设计；第4部分：受压元件强度计算；
- -
一
-
第5部分：制造；一第6部分：检验、试验和验收；第7部分：安全附件和仪表；第8部分：安装与运行。
-
本文件代替GB/T16507.2—2013《水管锅炉第2部分：材料》，与GB/T16507.2—2013相比，除结构调整和编辑性改动外，主要技术变化如下：
增加了钢材是镇静钢的要求（见4.1)；增加了材料按JB/T3375要求的项目进行验收的要求（见4.3)；删除了具体的室温拉伸试验和冲击试验方法的要求（见2013年版的3.13、3.14)；增加了标准化文件升版后库存材料的使用规定（见4.10）；更改了选用材料时应考虑的因素（见5.1.1，2013年版的3.2)；增加了对受压元件用材料对强度、组织稳定性和抗腐蚀性能的要求以及抗疲劳性能的要求（见 5.1.2); 增加了受力构件、钢结构和焊接材料的设计选材要求（见5.2、5.3、5.4)；更改了钢板的超声检测要求（见6.1.3，2013年版的4.3）； -增加了15(GB/T711)钢板材料牌号（见表1、表2)；更改了Q245R和Q345R的许用应力（见表2，2013年版的表2）；删除了高温拉伸试验按GB/T4338的规定（见2013年版的4.7、6.6）；删除了感应加热拉拔式和推制式钢管的内容（见2013年版的5.6）；增加了复合管、内螺纹无缝钢管的使用要求（见6.2.6和6.2.7)；增加了Q235B(GB/T3091）、L210(GB/T9711)钢管材料牌号（见表3)； -增加了Q235B(GB/T3091)钢管材料牌号（见表4）；更改了09CrCuSb钢管材料的适用壁温（见表3，2013年版的表3）；增加了10Cr9Mo1VNbN钢管材料650℃的许用应力（见表4)；删除了10钢管材料425℃以上的许用应力（见2013年版的表5）；增加了对25号钢锻件的要求（见6.3.2）；增加了25、12CrMo、14Cr1Mo、10Cr9MoW2VNbBN锻件材料牌号（见表5、表6）；更改了12Cr2Mo1锻件材料的适用壁温（见表5，2013年版的表6）；删除了多处用到的材料标准JB/T9626及对应的材料（见2013年版的表6、表8、表9）；删除了20、16Mn锻件材料475℃的许用应力（见2013年版的表7)；更改了Ⅲ和IV级锻件的金相检验要求，同时增加了锻件分级（见6.3.3、6.3.4,2013年版的6.5)； GB/T16507.2—2022
一增加了ZG200-400铸钢件材料牌号（见表7、表8）；
增加了灰铸铁不能用于排污阀和排污管的要求（见6.5.3）；
-
-增加了铸铁可用于1.6MPa，小于300℃过热器的放水阀和排污阀的要求（见6.5.4)；
-
增加了灰铸铁可用于工作压力不大于2.5MPa的铸铁省煤器和弯头可用HT200以及1.6MPa 以下可用HT150的要求（见6.5.5）；增加了承压部位的铸铁件补焊的限制要求（见6.5.6）；增加了HT150、HT200、HT250灰铸铁、KTH300-06、KTH330-08、KTH350-10、KTH370-12
-
可锻铸铁材料牌号（见表9、表10）；更改了吊挂装置用材料的相关内容（见7.2，2013年版的6.4）；增加了钢结构材料的内容（见第8章）；更改了焊接材料的相关要求（见第9章，2013年版的第11章）；
-
一将附录“钢锻件的金相检验”更改为规范性附录，并增加锻件材料（见附录C，2013年版的附录D)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本文件起草单位：上海发电设备成套设计研究院有限责任公司、中国特种设备检测研究院、哈尔滨
锅炉广有限责任公司、东方电气集团东方锅炉股份有限公司、北京巴布科克：·威尔科克斯有限公司、 上海锅炉广有限公司、无锡华光环保能源集团股份有限公司、杭州锅炉集团股份有限公司、武汉锅炉股份有限公司、西安热工研究院有限公司。
本文件主要起草人：张瑞、石回回、王延峰、钱公、程义、杨华春、骆声、王煜、刘都槐、罗飞、邹莹、 刘树涛。
本文件及其所代替文件的历次版本发布情况为：
1996年首次发布为GB/T16507—1996； -2013年第一次修订时，将水管锅炉和锅壳锅炉内容分开，各由8个部分组成，水管锅炉为 GB/T16507.1—2013~GB/T16507.8—2013《水管锅炉》，锅壳锅炉为GB/T16508.1-2013~ GB/T16508.82013《锅壳锅炉》，本文件为GB/T16507.2—2013《水管锅炉第2部分：材料》，同时部分代替GB/T9222一2008《水管锅炉受压元件强度计算》（GB/T9222—2008的历次版本发布情况为：GB/T9222一1988)；
一本次为第二次修订。
II GB/T16507.2—2022
引言
GB/T16507《水管锅炉》是全国锅炉压力容器标准化技术委员会（以下简称“委员会”)负责制修订和归口的锅炉通用建造标准之一。其制定遵循了国家颁布的锅炉安全法规所规定的安全基本要求，设计准则、材料要求、制造检验技术要求、验收标准和安装要求均符合TSG11《锅炉安全技术规程》的相应规定。GB/T16507为协调标准，满足TSG11《锅炉安全技术规程》的基本要求，同时也符合TSG91 《锅炉节能环保技术规程》的要求。GB/T16507旨在规范锅炉的设计、制造、检验、验收和安装，由8个部分构成。
第1部分：总则。目的在于确定水管锅炉范围界定、锅炉参数、建造规范以及节能和环保等建造水管锅炉的通用技术要求。 第2部分：材料。目的在于确定水管锅炉受压元件和非受压元件、受力构件、锅炉钢结构和焊接材料等的选材和用材要求。 第3部分：结构设计。目的在于确定水管锅炉结构设计的基本要求、焊接连接要求、开孔和各元（部)件的具体设计要求。 第4部分：受压元件强度计算。目的在于确定水管锅炉受压元件的计算壁温、计算压力、设计许用应力取值及强度设计计算方法。
一第5部分：制造。目的在于确定水管锅炉在制造过程中的标记、冷热加工成形、胀接、焊接和热
处理要求。 第6部分：检验、试验和验收。目的在于确定水管锅炉受压元件和与其直接连接的承受载荷的非受压元件的检验、试验和验收要求。 第7部分：安全附件和仪表。目的在于确定水管锅炉安全附件和仪表的设置和选用要求，
-
一一第8部分：安装与运行。目的在于确定水管锅炉本体和锅炉范围内管道的安装、调试、质量验
收以及运行要求。 由于GB/T16507没有必要、也不可能囊括适用范围内锅炉建造和安装中的所有技术细节，因此，
在满足TSG11《锅炉安全技术规程》所规定的基本安全要求的前提下，不禁止GB/T16507中没有特别提及的技术内容。
GB/T16507不限制实际工程设计和建造中采用能够满足安全要求的先进技术方法。 对于未经委员会书面授权或认可的其他机构对标准的宣贯或解释所产生的理解歧义和由此产生的
任何后果，本委员会将不承担任何责任。
E GB/T16507.2—2022
水管锅炉第2部分：材料
1范围
本文件规定了水管锅炉受压元件和非受压元件、受力构件材料的选用原则和要求，材料的适用范围
（温度和压力）和许用应力，以及锅炉钢结构和焊接用材料的一般要求。
本文件适用于GB/T16507.1界定的水管锅炉的受压元件和非受压元件、受力构件、锅炉钢结构和焊接材料等的选材和用材。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.2 压力容器 ：第2部分：材料 GB/T699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 711 优质碳素结构钢热轧钢板和钢带 GB/T 713 锅炉和压力容器用钢板 GB/T 983 不锈钢焊条 GB/T 984 堆焊焊条 GB/T1220 不锈钢棒 GB/T1221 耐热钢棒 GB/T1348 球墨铸铁件 GB/T 1591 低合金高强度结构钢 GB/T2900.48 电工名词术语锅炉 GB/T 3077 合金结构钢 GB/T 3087 低中压锅炉用无缝钢管 GB/T 3091 低压流体输送用焊接钢管 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条 GB/T5293 埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求 GB/T5310 高压锅炉用无缝钢管 GB/T5313 厚度方向性能钢板 GB/T6394 金属平均晶粒度测定方法 GB/T6803 铁素体钢的无塑性转变温度落锤试验方法
1 GB/T16507.2—2022
GB/T8110 熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝 GB/T8163 输送流体用无缝钢管 GB/T 9439 灰铸铁件 GB/T 9440 可锻铸铁件 GB/T 9711 石油天然气工业 管线输送系统用钢管 GB/T 10045 非合金钢及细晶粒钢药芯焊丝 GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T 12470 埋弧焊用热强钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求 GB/T13298 金属显微组织检验方法 GB/T14957 熔化焊用钢丝 GB/T16507.1 水管锅炉第1部分：总则 GB/T17493 热强钢药芯焊丝 GB/T 17854 埋弧焊用不锈钢焊丝-焊剂组合分类要求 GB/T29713 不锈钢焊丝和焊带 GB/T3253 高强钢焊条 DL/T439 火力发电厂高温紧固件技术导则 JB/T 3223 焊接材料质正管理规程 JB/T 3375 锅炉用材料天验收规则 JB/T9625 锅炉管道 直附件承压锈钢件技 条件 NB/T47008 承压设 备碳素钢和合 钢锻件 NB/T47010 承压设鑫用不秀钢和而 锻件
钢
部分：超声检测
NB/T47013.3承设备无损检测 NB/I47018（所有部分 压设备用焊接材料订货技术条 NB/T47019.3 锅炉 技 交换器用管订货接术条件 第部分规定高温性能的非合金钢和合
033
金钢
YB/T5092 焊接用不锈钢丝 3术语和定义
GB/T2900.48和CB/T16507.1界定的术语和定义适用于本
4基本要求
4.1受压元件和与受压元件焊接的承载构件钢材应是镇静钢。 4.2 未经锅炉制造单位同意不应在材料中加入材料标准未规定的元素。 4.3 锅炉制造单位应按JB/T3375规定的项目对锅炉用材料进行验收，合格后才能使用。 4.42 符合下列情形之一的材料在验收时可不进行理化和相应的无损检测复验：
a) 验收人员按照采购技术要求在材料制造单位进行验收，并且在检验报告或相关质量证明文件
上进行见证签字确认； b）用于额定工作压力小于3.8MPa锅炉的碳素钢和碳锰钢材料，实物标识清晰、齐全，具有满足
4.6要求的材料质量证明书，并且质量证明书与实物相符。
4.5锅炉制造过程中如有加热温度超过相变点的热加工或部件整体热处理的工序，该部件的原材料可不要求材料制造单位保证热处理状态，但在订货技术条件中应明确规定。
2 GB/T16507.2—2022
4.6锅炉专用钢板、钢管和锻件的制造单位应保证材料的质量，并提供材料质量证明书。材料质量证明书应符合以下要求：
材料制造单位应按照相应材料标准和订货合同的规定，向用户提供质量证明书原件，材料质量
a)
证明书的内容应齐全，并且印制可以追溯的信息化标识，加盖材料制造单位质量检验章； b) 锅炉用材料不是由材料制造单位直接提供时，材料经营单位应提供材料质量证明书原件或加
盖了材料经营单位公章和经办负责人签字（章)的材料质量证明书复印件。
4.7受压元件用钢板、钢管和锻件材料的纵向室温拉伸断后伸长率（A)不应小于18%。 4.8受压元件用钢板、钢管和锻件材料的室温夏比V型缺口冲击吸收能量（KV2）不低于27J。奥氏体钢可免做冲击试验。 4.9受压元件用钢板、钢管和锻件，当直接采用铸造钢坏（包括模铸和连铸)轧制和锻造时，其变形比不应小于3.0。 4.10材料标准版本更新后，若材料的性能指标或技术要求未作调整，则不影响库存材料的使用；否则，应验证库存材料的质量是否符合新版标准的要求。
5设计选材
5.1受压元件 5.1.1材料的选用以锅炉受压元件的运行条件（压力、温度以及其他环境因素）为依据，同时考虑制造单位的加工工艺和装备条件。 5.1.2用于受压元件的金属材料应具有足够的强度、良好的组织稳定性和抗腐蚀性能，受交变载荷或冷热交替作用的部件用材料应具有良好的抗疲劳性能。 5.1.3锅炉受压元件所用的材料应是本文件规定的牌号。若使用规定以外的材料，应符合本文件的相关要求；境外牌号的材料和新材料应符合附录A的要求。 5.1.4受压元件的计算温度（壁温)或外壁壁温不应超过本文件所规定该材料的限值。 5.1.5与受压元件焊接的吊耳、鳍片以及类似的非受压元件材料应与它们所要连接的材料相匹配。 5.1.6代用材料应满足原设计的强度、结构和工艺的要求，并经材料代用单位的技术部门（包括设计和工艺部门)同意。 5.1.7锅炉材料的许用应力可直接从本文件相对应的许用应力表中选取或内插法计算，本文件中各许用应力表中粗实线后面的许用应力值系由持久强度计算，新材料和本文件中未给出的材料应按 GB/T16507.1规定的方法进行计算。 5.1.8材料的弹性模量、导热系数和膨胀系数可从附录B中选取。 5.2受力构件 5.2.1根据受力构件（包括吊杆、吊挂装置和紧固件等）的类别和计算温度选用材料，所用材料应有足够的强度，高温构件材料还应具有良好的抗氧化性能。 5.2.2焊接连接的受力构件应采用焊接性能较好的材料。 5.2.3为防止螺纹连接的受力构件在旋合处咬死，螺母和吊杆/螺栓的硬度应有差异，可选用不同性能等级的材料或采用不同的规范进行热处理。 5.3钢结构 5.3.1钢结构所用的钢材应具有屈服强度、抗拉强度、断后伸长率和硫、磷含量的合格保证，对焊接结构还应具有碳当量的合格保证。 5.3.2焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证；对直接承受
3
