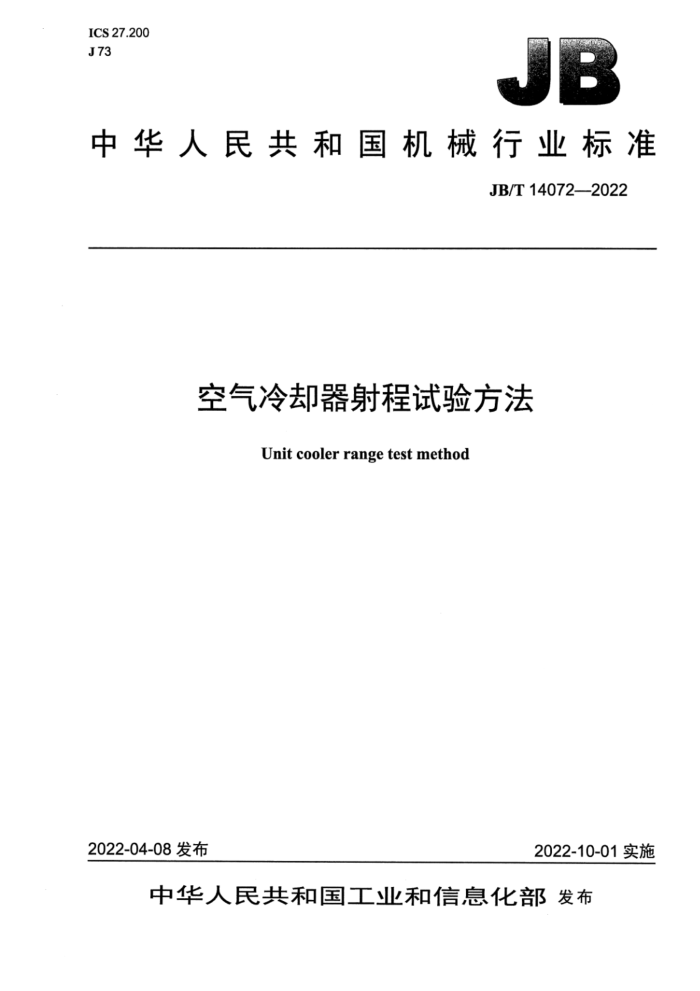

中华人民共和国机械行业标准
JB/T14072—2022
空气冷却器射程试验方法
Unit cooler range test method
2022-04-08发布
2022-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验条件. 4.1试验空间. 4.2试验空间空气状态 5仪器设备 5.1 风速仪. 5.2 距离测量仪 5.3 温度计 5.4 压力计 5.5 测试架. 6试验步骤， 6.1 空气冷却器的安装固定 6.2 建立测量面 6.3 测量面风速测量. 7试验数据处理， 7.1 水平方向扩散宽度测量. 7.2 竖直方向扩散宽度测量 7.3射程的确定.. 7.4绘制空气流型包络面.. 8试验报告.. 附录A（资料性附录）空气冷却器用风机射程测量方法附录B（资料性附录）空气冷却器射程试验报告单参考文献
III
10
图1 射程定义示意图图2 试验空间示意图. 图3空气冷却器安装测试示意图图4 建立测量面. 图5测试面数据记录范围示意图图6气流水平扩散图图7气流竖直扩散图. 图8空气冷却器射程曲线图A.1空气冷却器用风机不同工况下的射程曲线 表1 试验空间的尺寸要求，表2 压力计的要求. 表B.1 空气冷却器射程试验报告单
.2
EEE
S 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准起草单位：杭州顿力电器有限公司、合肥通用环境控制技术有限责任公司、大连冷冻机股份
有限公司、合肥通用机械研究院有限公司。
本标准主要起草人：胡国军、邓伟、张秀平、谭锋、赵文军、沈杰、姜继周、陈海、赵盼盼。 本标准为首次发布。 空气冷却器射程试验方法
1范围
本标准规定了空气冷却器射程试验的方法，其中包括相关的术语和定义、试验设备及测试仪表的要求、试验方法及试验数据计算方法与试验报告。
本标准适用于各类空气冷却器的射程试验。 其他类似用途的送风设备也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25129—2010制冷用空气冷却器 JB/T7249制冷与空调设备术语
3术语和定义
JB/T7249界定的以及下列术语和定义适用于本文件。
3.1
空气冷却器 unitcooler 制冷剂或载冷剂在管内流动，冷却管外流动空气的换热装置。 ［GB/T25129—2010,定义3.1] 注：本标准专指制冷用空气冷却器，也称冷风机。
3.2
空气冷却器射程 range R 空气从规定安装方式的空气冷却器出风口投送到特定试验空间中时，送风射流最大速度降到0.5m/s
的测试面处，距风机出风口平面的水平距离（见图1），单位为米（m）。
空气冷却器射程
出风口平面
0.5m/s速度等值面
最大速度为0.5m/s的测试面
试验空间 3.3
局部空气速度localairvelocity v 空气气流中某一点的时间平均速度，单位为米每秒（m/s）。
3.4
空气流型包络面airflowiso-surface 用来描述空气冷却器送风射流流型轮廓上的等速点所构成的空间曲面，该空间曲面上的局部空气速
度等于规定的速度值。
注：本标准定义的空气流型包络面采用0.5m/s的局部空气速度。 3.5
扩散宽度 diffusion width W 正切于空气流型包络面且垂直于风机出风口平面的两个平行平面之间的最大距离，单位为米（m）。
试验条件
4
4.1试验空间
空气冷却器射程试验的试验空间或设备应具有足够的长度Lr宽度b和高度h，具体要求见表1。
表1 试验空间的尺寸要求
宽度br m
长度L m
高度hr m
空气冷却器风机叶轮直径
mm
≥20 ≥30 ≥50
≥3
≥3
≤300
≥5 ≥5
>300~<500
≥5
≥5
≥500
试验空间中射流流程上应无任何阻碍物，自由送风射流到达试验房间边界1m处时，气流速度应不超过0.5m/s。对于有回风口的试验空间，回风口可安装于不影响自由送风射流的任何位置，但每个回风口的空气速度应不超过0.5m/s。
试验空间的宽度和高度应不低于被测空气冷却器风机叶轮直径De的10倍，且风机旋转中心轴距离四周的垂直距离不小于风机叶轮直径D=的5倍。空气冷却器进风口距离试验空间壁面的距离不小于风机叶轮直径的2倍，如图2所示。 br
图2试验空间示意图
4.2试验空间空气状态
试验空间应保持空气状态的相对稳定，并且需要对空间的温度、压力、相对湿度等空气状态进行监测。
进行空气冷却器射程试验空间的空气状态，应满足下列要求：
试验空间温度为-10℃～30℃；试验空间大气压力为101325×（1土2%）Pa；试验空间相对湿度不高于95%
5仪器设备
5.1 风速仪
试验空间内的局部空气速度应采用风速仪测量。 测头的特性尺寸最大不应超过15mm。当测头偏离气流方向的转角大于15°时，测量范围内的示值
变化不应超过5%。
测量仪表所测出的局部空气速度，一般用时间平均速度表示。仪表必须每年最少校准一次，其精度不应超过被测值的7.5%。
空气速度测量所选择的仪表，其速度测量范围应为0～12m/s。如果要扩大测量范围，则应选择相应量程的仪表，但其他要求应符合上述规定。 5.2距离测量仪
距离采用距离测量仪进行测量。测量时距离测量仪、风速仪和测试架一起沿风机出口中心轴线方向移动，以读取不同测量平面与风机出风口平面距离。 5.3温度计
空气温度测量所用温度计的分度值应不大于0.5℃。温度计必须校准，其精度应不超过土0.25℃。 5.4压力计
在试验空间中进行空气压力测量用的压力计应经过校准，其精度要求以及测量范围与分度值的对应关系见表2。
表2压力计的要求
单位为帕
测量范围 >1.25~25 >25~250 >250~500 >500
分度值 0.25 0.5 5 25
精度 ±0.25 ±2.5 ±2.5 ±25
5.5测试架
用于测量局部空气速度的风速仪及距离测试仪应固定于测试架上，并通过风机旋转中心轴线。
6试验步骤
6.1空气冷却器的安装固定
按4.1将测试设备、仪表、支撑装置及待测空气冷却器安装于试验空间，并在额定电压和频率下启动运行，如图3所示。
被测空气冷却器
风速仪及测试架
D
空气冷却器支架
图3空气冷却器安装测试示意图
6.2建立测量面
以空气冷却器用风机出风口中心为坐标原点，在整个试验空间按图4所示建立坐标系：出风口中心
