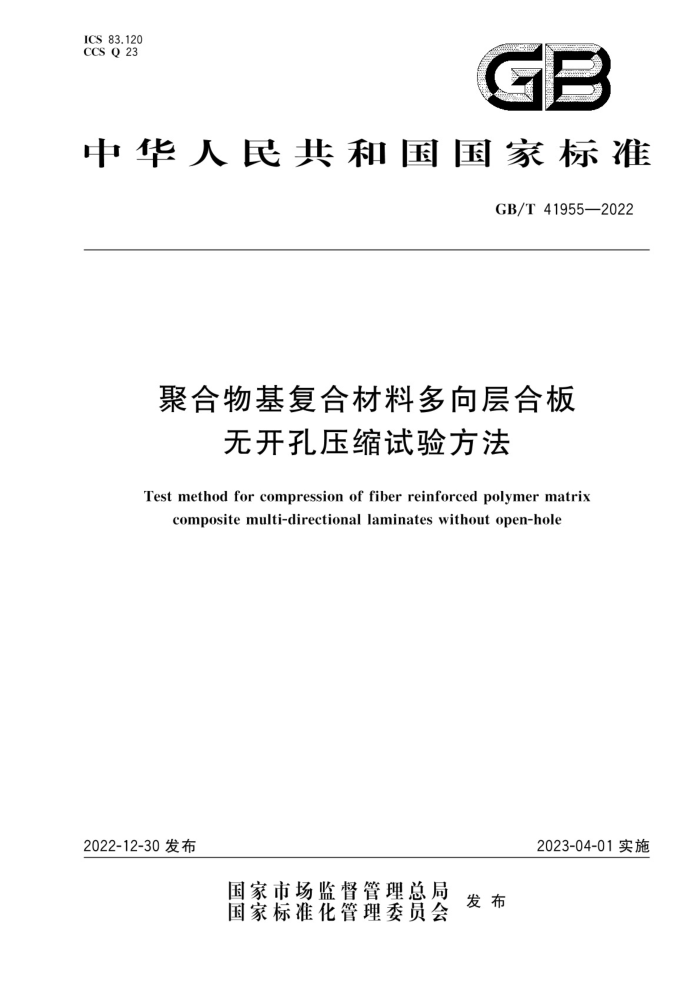

ICS 83.120 CCS Q 23
GB
中华人民共和国国家标准
GB/T41955—2022
聚合物基复合材料多向层合板
无开孔压缩试验方法
Test method for compression of fiber reinforced polymer matrix
compositemulti-directionallaminates without open-hole
2023-04-01实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 41955—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本文件起草单位：中国航发北京航空材料研究院、安徽佳力奇先进复合材料科技股份公司、天津爱
思达航天科技有限公司、北京玻钢院检测中心有限公司、中航试金石检测科技（大厂)有限公司、北京机电工程研究所、中国直升机设计研究所、河北工业大学、北京航空航天大学、中机检测有限公司。
本文件主要起草人：王雅娜、赵魏、周青文、陈新文、鲁原、王翔、张海雁、路强、康彦龙、张毅、刘含洋、 唐占文、王灿、王贞、赵丽滨、刘丰睿、张代军、范晓望、刘大辉。 GB/T 41955—2022
聚合物基复合材料多向层合板
无开孔压缩试验方法
1范围
本文件描述了聚合物基复合材料多向层合板无开孔压缩试验方法的原理、试验设备、试样、试验条件、应变计和引伸计的使用方法、试验步骤、试验结果和试验报告
本文件适用于连续纤维增强聚合物基复合材料对称、均衡多向层合板无开孔压缩性能的测定。编织复合材料平板无开孔压缩性能的测定可参照使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1446 纤维增强塑料性能试验方法总则 GB/T3961纤维增强塑料术语
3 术语和定义
GB/T3961界定的以及下列术语和定义适用于本文件。
3.1
弯曲百分比 percent bending 以试验过程中试样前、后表面中心处背对背粘贴的一对纵向应变计的示值差异表征的试样弯曲变
形程度。
原理
4
采用无中心孔的多向层合板试样，将试样/夹具组合件夹持于试验机夹头中加载，使试样工作段均
匀受载，获得多向层合板的压缩性能。
5 试验设备
5.1试验机
试验机应符合GB/T1446的规定 5.2 变形和测量装置 5.2.1采用引伸计或应变计测量变形，相对误差不应超过土1%，且满足：
a） 引伸计：标距为25mm，量程为0mm2.5mm；
1 GB/T 41955—2022
b）应变计：可采用单轴应变计或双轴应变计，并应配有应变记录装置。 5.2.2游标卡尺：分度值不低于0.01mm。 5.3 扭矩扳手
扭矩扳手的相对误差应不超过士1%。 5.4压缩试验夹具
压缩试验夹具见图1，由两个短夹板/长夹板组合件、两块支撑板和两块钢垫片组成。每个短夹板/长夹板组合件和支撑板上分别钻两个孔，并配对使用。 压缩夹具各部分尺寸见附录A。
标引序号说明：
支撑板；钢垫片；
夹持面；
1
4 5
2——螺栓； 3——长夹板；
6——短夹板。
图1 压缩试验夹具示意图
6试样
6.1 试样形状及尺寸
试样形状及尺寸见图2，其中试样长度（l)为300mm，试样宽度（w）为36mm，试样厚度（h）一般为 3mm~5mm，推荐试样厚度为4mm
@
A
A
[ 0. 12
图2试样形状及尺寸
2 GB/T41955—2022
6.2 铺层形式
试样应具有对称、均衡的铺层形式。0°铺层的比例不宜超过85%。 6.3 试样制备
试样按照GB/T1446的规定制备。 6.4 试样数量
每组有效试样应不少于5个。
7 试验条件
7.1 实验室标准环境条件
温度：（23±2)℃；相对湿度：（50±10）%。 7.2 试样状态调节
试验前，试样在实验室标准环境下至少放置24h。
8 应变计和引伸计的使用方法
8.1J 应变计的使用方法
选择应变计测量应变时，在试样工作段中心处前、后表面背对背地粘贴两个纵向的单轴应变计。若需计算泊松比，应在试样工作段中心处前、后表面背对背粘贴一对横向的单轴应变计和一对纵向的单轴应变计，或背对背粘贴一对双轴应变计。 8.2引伸计的使用方法
选择引伸计测量应变时，一组试样中的第1根试样仍需采用应变计测量应变，若第1根试样的弯曲百分比（见10.1)通过试验有效性的判断（见10.2)，同组其他试样方可采用引伸计测量应变。在夹具长夹板缺口处对试样的侧边安装1个或2个引伸计，并采用皮筋固定。引伸计的安装示意图见图3。
3
