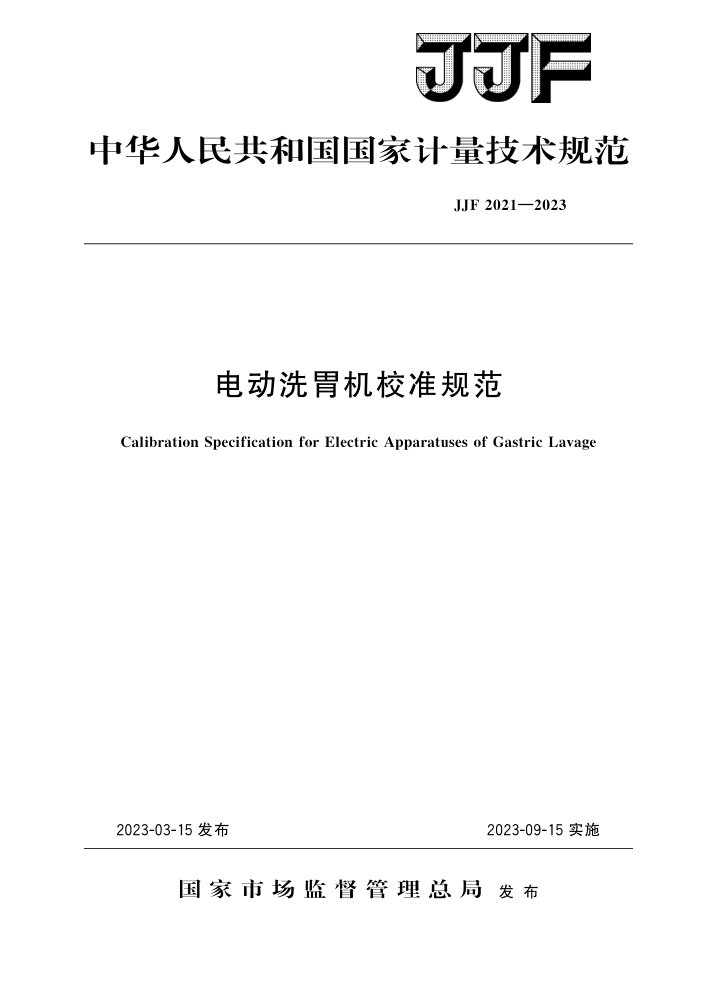

JJF
中华人民共和国国家计量技术规范
JJF 2021—2023
电动洗胃机校准规范
Calibration Specification for Electric Apparatuses of Gastric Lavage
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJF2021—2023
电动洗胃机校准规范 Calibration Specification for Electric
JJF 2021—2023
Apparatuses of Gastric Lavage
归口单位：全国医学计量技术委员会
主要起草单位：广州广电计量检测股份有限公司
中国计量大学中国计量科学研究院
参加起草单位：杭州市萧山区质量计量监测中心
天津市同业科技发展有限公司
本规范委托全国医学计量技术委员会负责解释 JJF2021—2023
本规范主要起草人：
许照乾（广州广电计量检测股份有限公司）黄震威（中国计量大学）孙劫（中国计量科学研究院）
参加起草人：
陈爱军（中国计量大学）
何隽 (杭州市萧山区质量计量监测中心) 周璐 (杭州市萧山区质量计量监测中心) 翟贵生（天津市同业科技发展有限公司）
学兔兔wbzfxWcom标准下载 JJF2021—2023
录
目
引言 1 范围· 2 引用文件 3 术语和计量单位 4 概述· 5计量特性 5. 1 限定压力· 5. 2 工作压力变化 5.3 流量. 5. 4 自控冲液量和自控吸液量· 6 校准条件。 6. 1 环境条件 6.2 测量标准和其他设备 7 校准项目和校准方法· 7. 1 校准前工作. 7. 2 限定压力 7. 3 工作压力变化· 7. 4 流量.. 7. 5 自控冲液量和自控吸液量 8校准结果表达 8.1 校准记录 8.2 校准结果的处理. 9校准周期· 附录A 校准原始记录格式附录B 校准证书内页（推荐）格式附录 C 限定压力测量结果不确定度评定示例附录 D 流量测量结果不确定度评定示例附录E 冲液量测量结果不确定度评定示例
(Ⅱ) (1） (1 ) (1) 1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4) (5) (6) (7) (8) (10)
学兔兔wbzfxWcom标准下载 JJF2021—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列文件。本规范的制定参考了YY1105一2008《电动洗胃机》。
本规范为首次发布。
二
学兔兔VWWbzfxWcom标准下载 JJF2021—2023
电动洗胃机校准规范
1范围
本规范适用于电动洗胃机的校准。
2 引用文件
本规范引用了下列文件： YY1105—2008电动洗胃机凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1限定压力limitedpressure
电动洗胃机设定的额定最大工作压力，单位为千帕（kPa）。
4概述
电动洗胃机（以下简称洗胃机）是一种医疗设备，适用于各医疗单位、急救中心等抢救洗胃。它以电磁泵等为动力，通过手动、自动控制内部设置好的工作压力、流量、 冲液量、吸液量等参数，实现从胃内吸出内容物、向胃内注入冲洗药液的多次循环操作。 5计量特性 5.1限定压力
限定压力绝对值应在（57士10）kPa范围内。 5.2工作压力变化
仪器的工作压力变化为士5kPa，但其绝对值的最大值应不大于67kPa。 5.3流量
使用口腔插管时：应不小于2.0L/min；使用鼻腔插管时：应不小于1.0L/min。
5.4自控冲液量和自控吸液量
对于具有自动控制的洗胃机，自控冲液量应不大于350mL/次，自控吸液量应不大于450mL/次，自控吸液量应大于自控冲液量，但不得大于150mL/次。
注：以上条款不作为合格性判断依据，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（5～40）℃。
1
学兔兔wybzfxWcom标准下载 JJF2021—2023
6.1.2相对湿度：≤80%。 6.2测量标准和其他设备
电动洗胃机校准装置（具备累积流量校准功能）：压力测量范围：（0～100）kPa，最大允许误差为士0.5kPa；流量测量范围：（0.5～5）L/min，最大允许误差为士1%；测时器：最大允许误差为士0.5s/d。
7校准项目和校准方法 7.1校准前工作
将电动洗胃机校准装置放置于洗胃机药液桶液位上方（60～100）cm的位置，按图1连接管道，药物桶里注入纯净水，正常开机。在进行自动控制模式下校准项目应先将机器运行3个循环，使机器内的空气排空。
电动洗胃机校准装置
电动洗胃机
压力计
进液口 排液口 进胃口出胃口
文 流量计
压力计 阀门
储液桶
流量计
药液桶
废液村
阀门
图1电动洗胃机校准示意图
7.2限定压力
按7.1做好校准前工作，关闭阀门。在阀门闭合的情况下测量洗胃机冲液和吸液过程中的最大压力值。
对于具有自动控制模式的洗胃机，循环工作3次，分别测量3次过程中自控冲液和自控吸液过程中的最大压力值。
对于具有手动控制模式的洗胃机，分别测量手动冲液和手动吸液过程中的工作压力。测量时间为1min，记录1min内手动冲液和手动吸液过程中的最大压力值，重复测量3次。 7.3工作压力变化
对于具有自动控制模式的洗胃机，在阀门打开条件下，先测量第一次循环时的冲液过程和吸液过程的峰值压力，运行3次循环后，再测量第四次循环时的冲液过程和吸液过程的峰值压力，压力变化值为末次测得的压力值减去首次测量的压力值。
(1)
△P=P-P.
式中： △P———压力变化，kPa;
2
学兔兔wwwbzfxWcom标准下载 JJF2021—2023
P。——首次测量压力值，kPa; P1——末次测量压力值，kPa。 对于具有手动控制模式的洗胃机，在阀门打开条件下，先测量一次管路工作压力，
运行1min，再次测量管路工作压力。通过式（1）计算压力变化。在手动吸液模式下，进行同样的校准。 7.4流量
对于具有自动控制模式的洗胃机，在阀门打开条件下，运行一次冲液和吸液循环过程，分别测量一次循环过程中的冲液量Vf、吸液量Va。记录一次循环中的冲液时间T 和吸液时间T。通过式（2）和式（3）计算单次冲液过程和吸液过程的流量值。
Vt
lf= X0.06
(2)
Tr Va
1.=×0. 06
(3)
重复测量3次，取3次测量值的平均值作为测量结果。
Vtt
(4)
Lf =
A
(5)
l.=
3
式中： lt—冲液流量，L/min;
吸液流量，L/min；
———3次冲液流量的平均值，L/min; L3次吸液流量的平均值，L/min； Vr 冲液量，mL； Tr 冲液时间，S; V 吸液量，mL； T 吸液时间，S； lf 第i次测量所得冲液流量，L/min； la(i)3 第i次测量所得吸液流量，L/min。 对于具有手动控制模式的洗胃机，手动冲液运行60S，测量总的冲液量V，手动吸液运行60S，测量总的吸液量V。。通过式（2）和式（3）计算单次冲液过程和吸液过程的流量值，重复测量3次，根据（4）和式（5）取3次测量值计算平均值作为测量结果。 7.5自控冲液量和自控吸液量
对于具有自动控制模式的洗胃机，在阀门打开条件下，运行一次冲液和吸液循环过
3
