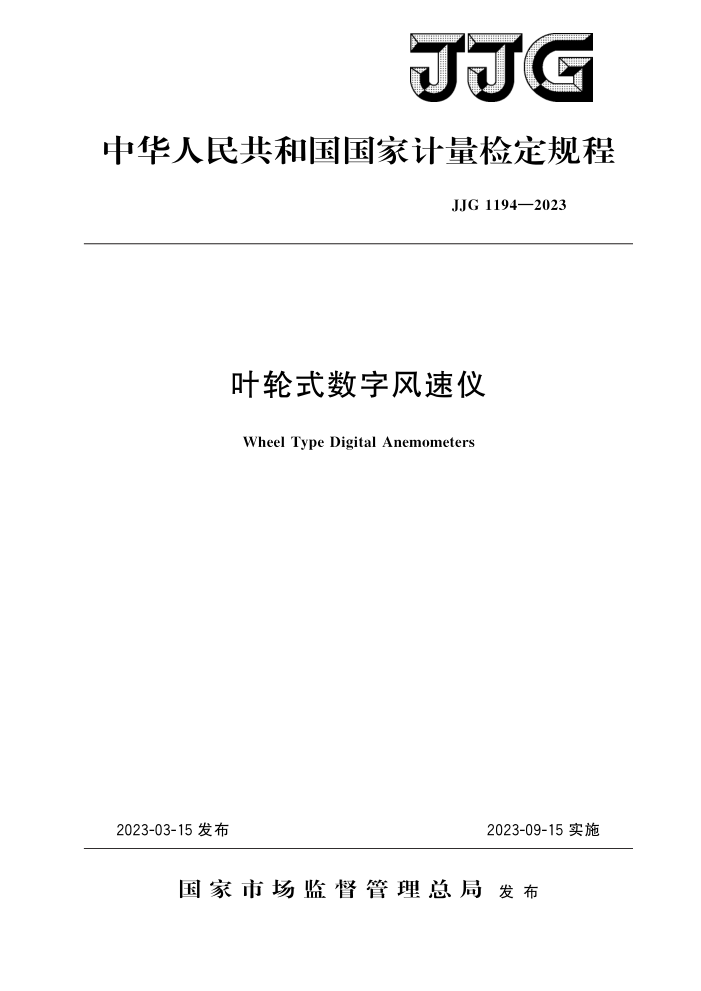

JJG
中华人民共和国国家计量检定规程
JJG 1194—2023
叶轮式数字风速仪
Wheel Type Digital Anemometers
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG 1194—2023
叶轮式数字风速仪检定规程
JJG 1194—2023
Verification Regulation of Wheel
Type Digital Anemometers
归口单位：全国气象专用计量器具计量技术委员会主要起草单位：福建省计量科学研究院参加起草单位：上海市气象信息与技术支持中心
上海市计量测试技术研究院
本规程委托全国气象专用计量器具计量技术委员会负责解释 JJG 1194—2023
本规程主要起草人：
林景星（福建省计量科学研究院）
王孔祥（福建省计量科学研究院）姜立斌（福建省计量科学研究院）
参加起草人：
陈其欢（上海市气象信息与技术支持中心）彭慧（上海市气象信息与技术支持中心）魏敏（上海市气象信息与技术支持中心）杨伟浩 （上海市计量测试技术研究院） JJG1194—2023
录
目
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语·. 3.2计量单位 4 概述 5计量性能要求· 5.1测量范围及最大允许误差 5.2起动风速
(Ⅱ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (6) (9)
通用技术要求·
6
6.1 外观 6.2功能· 7计量器具控制· 7. 1 检定条件. 7.2检定项目· 7.3 检定方法 7. 4 检定结果的处理· 7. 5 检定周期· 附录A标准风速值计算附录B 检定证书/检定结果通知书内页格式示例附录C叶轮式数字风速仪检定记录格式示例
+. JJG1194—2023
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定的基础性系列规范。
本规程主要参考JJG431一2014《轻便三杯风向风速表》及GB/T18204.1一2013 《公共场所卫生检验方法 第1部分：物理因素》编制而成。
本规程为首次发布。
Ⅱ JJG1194—2023
叶轮式数字风速仪检定规程
1范围
本规程适用于测量范围为（2～40）m/s的叶轮式数字风速仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： JJG431一2014轻便三杯风向风速表 GB/T18204.1一2013公共场所卫生检验方法第1部分：物理因素凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注日期的引用文件，
其最新版本（包括所有的修改），适用于本规程。
3术语和计量单位
3.1术语 3.1.1叶轮式数字风速仪wheeltypedigitalanemometer
采用叶轮作为（风速）传感器的风速测量仪器。 3.1.2起动风速sstartingwindvelocity
风速计叶轮由静止开始变为能维持连续转动，风速计能输出信号的最低风速。 3.1.3阻塞比blockageratio
风洞试验段内风速计（包括安装支架）迎风面积与试验段横截面积之比。 3.1.4风速均匀性uniformityofwindspeed
风洞流场在稳定状态下，试验段内的实测最高风速与最低风速之差的算术平均值，用相对值表示。 3.1.5风速稳定性stabilityofwindspeed
风洞流场在稳定状态下，试验段内的实测中心点最高风速与最低风速之差的一半，
用相对值表示。 3.2计量单位 3.2.1风速单位：米每秒，符号为m/s。 3.2.2压力单位：帕斯卡，符号为Pa。 3.2.3温度单位：摄氏度，符号为℃。 4概述
叶轮式数字风速仪（以下简称风速仪）一般由叶轮式风速传感器、数显显示仪表等
组成。风速仪主要用于测量空气瞬时流速或平均流速，以数字形式输出（显示）风速量值的空气流速测量仪器（包括综合仪器中满足上述形式的空气流速测量单元）。
1 JJG1194—2023
风速仪的结构一般可分为整体型和分离型，被测气流作用在风速传感器上，风速传感器输出相应的电信号，由信号处理单元处理后显示风速量值。
5计量性能要求 5.1测量范围及最大允许误差
风速仪的测量范围及最大允许误差见表1。
表1测量范围与最大允许误差
测量范围 (2~40)m/s
最大允许误差 ±(3%×u+0.3m/s)
注：式中：-— 标准风速值，m/s。 5.2起动风速
风速仪的起动风速应不大于0.8m/s。
6通用技术要求 6.1外观 6.1.1 风速仪应标有产品名称、型号或规格、测量范围、制造厂家（或商标）、出厂编号等信息，并清晰可辨。 6.1.2风速仪的数字显示应清晰完整，不得有缺笔画现象 6.1.3风速仪可动部分应灵活可靠，风速仪不应有影响其计量性能的缺损。 6.2功能
开关、按钮应正常，不得有影响其计量性能的缺陷。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1 检定用仪器设备
风速标准装置的扩展不确定度应不大于被检风速仪最大允许误差绝对值的1/3。 风速标准装置由风速测量装置、风速发生及控制装置和试验管道3部分构成。风速
测量装置是由皮托静压管（以下简称皮托管）、微压计组成的标准风速装置（或相应准确度的激光风速仪）。 7.1.1.1皮托管
一般应选用L型标准皮托静压管，皮托管系数为0.997～1.003。 7.1.1.2微压计
测量上限不低于1000Pa，最大允许误差不超过士0.5Pa。 7.1.2配套设备 7.1.2.1风洞
风洞试验段上下游直管段范围内，管道内壁应清洁，无明显凹痕、锈蚀、结垢和起
2 JJG1194—2023
皮现象。该直管段除取压孔、温度计插孔外应无其他障碍及连接接管。计算其阻塞比小于0.05方可进行检定。风洞试验段技术指标应满足表2要求。
表2风洞试验段技术指标
风洞技术项目调速范围
技术指标 (2~40) m/s 不大于1%
均匀性稳定性
不大于0.5%（1min）
7.1.2.2气压计
用于风洞流场环境气压测量，0.2级及以上准确度的数字气压计或空盒气压表。 7.1.2.3温度计
用于风洞流场环境温度测量，温度计最大允许误差为士0.3℃。 7.1.2.4 湿度计
用于风洞流场环境湿度测量，湿度计最大允许误差为士8%。 7.1.2 检定环境条件
a) 环境温度：（15~30）℃； b) 相对湿度：不大于85%。
7.2检定项目
风速仪检定检查项目见表3。
表3风速仪检定项目表首次检定
检定项目外观示值误差起动风速注：“十”表示应检项目，“”表示可不检项目。
使用中检查
后续检定
+ + +
+ + +
+ +
7.3检定方法 7.3.1外观检查
对6.1、6.2的要求用目测进行检查。
7.3.2检定准备工作 7.3.2.1参数设置检查
打开风速仪显示开关，查看仪器参数设置，确定其参数及测量模式等信息是否正确。 7.3.2.2 风速仪安装
将传感器垂直安装在风洞试验段内，确认叶轮传感器的流向指示与风场流向一致，气流垂直通过叶轮。 7.3.3示值误差检定 7.3.3.1检定点选取
3
