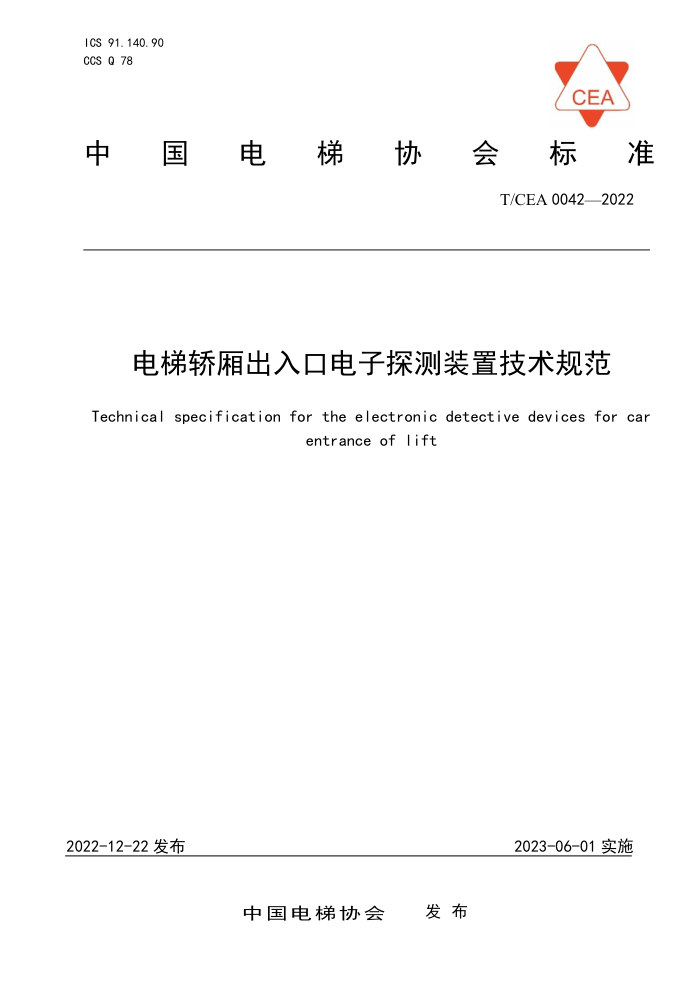

ICS 91.140.90 CCS Q 78
CEA
中國国 电昇梯 协会 标准
T/CEA0042—2022
电梯轿厢出入口电子探测装置技术规范
Technical specification for the electronic detective devices for car
entrance oflift
2022-12-22发布
2023-06-01实施
发布
中国电梯协会 T/CEA 0042—2022
目 次
目次前言，引言 1范围 2规范性引用文件 3术语和定义 4通用技术要求 5光幕附加要求 6智能探测装置附加要求 7安全触板复合式光幕附加要求 8附加功能 9试验方法 10检验规则 11标志、包装、运输、贮存附录A（资料性）允差示意图. 参考文献
II II
L
3
5
5
b
6 12 12 14 15 T/CEA0042—2022
前言
本文件按GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本文件所要求达到的性能指标，应由采用本文件的制造企业在设计制造过程中自行进行验证测试，
并对销售的产品作产品符合性声明。
本文件由中国电梯协会提出并归口。 本文件由中国电梯协会负责解释。 本文件负责起草单位：建研机械检验检测（北京）有限公司（国家电梯质量检验检测中心）。 本文件参加起草单位：上海三菱电梯有限公司、宁波微科光电股份有限公司、欧捷电梯部件（上海）
有限公司、瑞电士（上海）传感器有限公司、宁波嘉美森光电有限公司、宁波欧朗光电科技有限公司、 浙江智菱科技有限公司、巨人通力电梯有限公司、通力电梯有限公司、迅达（中国）电梯有限公司、 杭州西奥电梯有限公司、快意电梯股份有限公司、上海新时达电气股份有限公司、日立楼宇技术（广州）有限公司、苏州远志电梯培训有限公司、宜春市特种设备监督检验中心、上海麦信数据科技有限公司、 康力电梯股份有限公司、海安市申菱电器制造有限公司、杭州奥立达电梯有限公司、辛格林电梯（中国）有限公司、宁波力隆机电股份有限公司、蒂升电梯（中国）有限公司、快客电梯有限公司。
本文件主要起草人：周春明、耿建、江、吴子豪、吴达平、郑晓峰、蒲小林、李继双、李俊凯、 沈小萍、潘洋、姜斌豪、蒋挺飞、吴开斌、杜超、赖敏桂、顾德仁、张理云、李昊、李建章、范小斌、 施群鸿、张建雨、梁玉海、宫红亮、邵灵明。
本文件为首次发布。
11 T/CEA 0042—2022
引言
0.1电梯轿厢出入口电子探测装置是电梯门系统的重要组成部分，对电梯的安全性和可靠性都有重要影响。 0.2为了规范电梯轿厢出入口电子探测装置的技术要求和试验方法，提高电梯轿厢出入口电子探测装置的产品质量和安全性，特制定本文件 0.3买方和供应商之间应就下列内容进行协商，并达成 一致：
a）电梯轿厢出入口电子探测装置的预定用途： b) E 电梯轿厢出入口电子探测装置的探测区域： c）环境条件，如温度、湿度，暴露在阳光、雪或腐蚀性空气中。
III T/CEA0042—2022
电梯轿厢出入口电子探测装置技术规范
1范围
1.1本文件规定了电梯轿厢出入口电子探测装置的技术要求、试验要求、检验规则、标志、包装和运输以及贮存等要求。 1.2本文件适用于在电梯门关闭过程中，人员通过入口时自动使门重新开启的电子探测装置（如光幕），以及附带其他探测功能的电子探测装置（如智能探测装置、安全触板复合式光幕、拖拽保护装置等）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T4208外壳防护等级（IP代码） GB/T7024电梯、自动扶梯、自动人行道术语 GB/T7588.1一2020电梯制造与安装安全规范第1部分：乘客电梯和载货电梯 GB/T7588.2一2020电梯制造与安装安全规范第2部分：电梯部件的设计原则、计算和检验 GB/T24807一2021电梯、自动扶梯和自动人行道的电磁兼容发射 GB/T24808一2022电梯、自动扶梯和自动人行道的电磁兼容抗扰度
3术语和定义
GB/T7024、GB/T7588.1一2020、GB/T7588.2一2020界定的以及下列术语和定义适用于本文件。
3. 1
电梯轿厢出入口电子探测装置electronicdetectivedevicesforcarentranceoflift 安装于轿厢或层站处的电子装置（如光幕），用于探测电梯门之间人和（或）物体将被撞击而使电
梯门自动重新开启，可附带其他探测功能。 3. 2
光幕light curtains ·种电梯轿厢出入口电子探测装置，通常是由红外线发射装置、红外线接收装置、电源、信号处理
单元以及连接电缆组成，
当人和（或）物体（红外线不可透过）出现在光幕的探测区域内时，光幕可探测到并输出相应信号
3. 3
智能探测装置intelligent detectivedevices
1 T/CEA0042—2022
利用机器视觉等方法实现特定探测功能的智能装置，可为独立的探测装置（如摄像头），也可与光幕是一个整体。 3. 4
安全触板复合式光幕Iightcurtainwithsafetyedges 种电梯轿厢出入口电子探测装置，通常是由光幕、触板、动作机构、微动开关及信号电缆组成，
用于实现非接触式保护（使用光幕）和接触式保护（使用触板） 3. 5
拖拽保护装置dragprotectiondevices 在门扇附近能感知手指的出现，并能停止门在开门方向的运行，一般用于玻璃门。
3. 6
水平探测距离horizontaldetectiondistance 光幕在持续稳定有效探测的情况下，发射装置透光侧表面与接收装置透光侧表面之间的距离。
3. 7
垂直允差verticaltolerance 光幕在持续稳定有效探测的情况下，在光幕发射装置和接收装置的平面上，发射装置和接收装置的
允许垂直距离差。示意图见附录A。 3. 8
水平允差horizontaltolerance 光幕在持续稳定有效探测的情况下，在垂直于光幕发射装置和接收装置的平面投影上，发射装置和
接收装置的允许线性距离差。示意图见附录A。 3. 9
正常信号normalsignal 电梯轿厢出入口电子探测装置正常工作时，在其探测区域内始终没有探测到障碍物，此时对外输出
的主控制信号为正常信号。 3. 10
保护信号protectionsignal 电梯轿厢出入口电子探测装置正常工作时，在其探测区域内探测到障碍物，此时对外输出的主控制
信号为保护信号。
4通用技术要求
4.1适应性和安全性 4.1.1电源适应性
电梯轿厢出入口电子探测装置供电可选用电压额定值为220V、110V、24V的交流或直流电源也可选择其他电压的交流或直流电源，但交流电压有效值和直流电压平均值均应不大于250V。
使用交流电源供电，在额定工作频率下，电源电压在额定值的85%～120%范围内变化时，电梯轿厢出入口电子探测装置应在不经调整的情况下正常工作。
使用直流电源供电，电源电压在额定值的80%～120%范围内变化时，电梯轿厢出入口电子探测装置应在不经调整的情况下正常工作。
电梯轿厢出入口电子探测装置的电源接口应具备防反接设计，当不具备防反接设计时，电源极性接
反，装置不应损坏。 4.1.2使用环境 2
