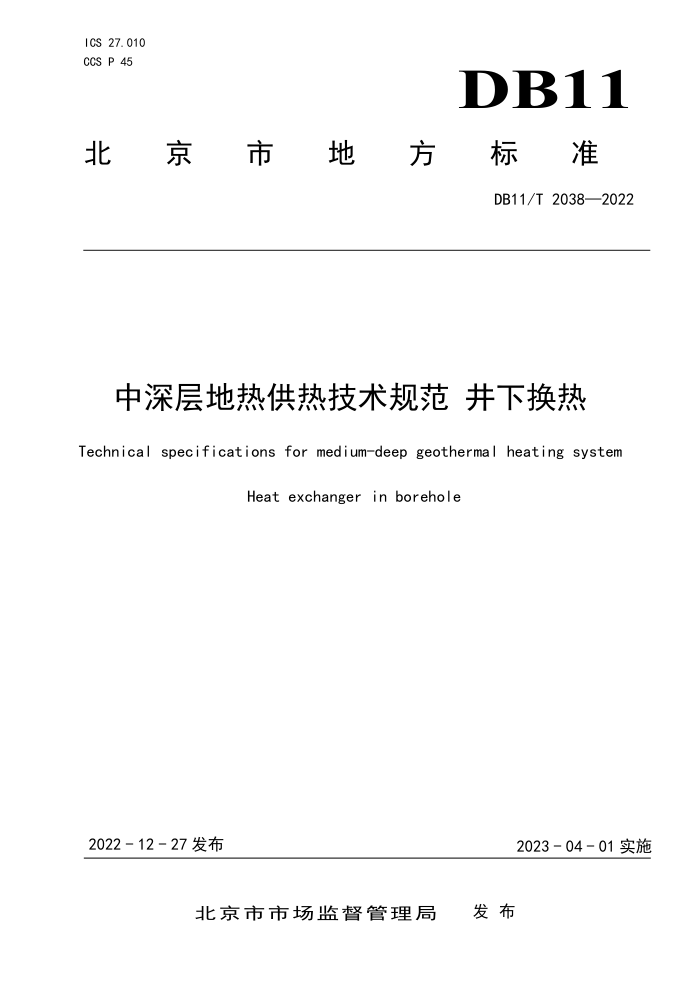

ICS 27.010 CCS P 45
DB1
北銀京銀市銀地方 标准
DB11/T2038—2022
中深层地热供热技术规范井下换热
Technical specifications for medium-deep geothermal heating system
Heat exchanger in borehole
2022-12-27发布
2023-04-01实施
发布
北京市市场监督管理局 DB11/T 2038—2022
目 次
前言 1
II
范围. 规范性引用文件
2
3 术语和定义，
基本规定. 勘查与评估. 6 系统设计..
4 5
施工安装. 8 调试与验收. 9 智能监控附录A （资料性） 井下同轴换热器传热分析模型附录 B （资料性） 井下同轴换热器管道水力计算方法附录 C （资料性） 中深层地热井下换热供热工程质量检查验收记录表参考文献.
>
8 10 14 16 17 .25 DB11/T2038—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由北京市发展和改革委员会提出并归口。 本文件由北京市发展和改革委员会组织实施。 本文件起草单位：清华大学、北京节能环保中心、北京市市政工程设计研究总院有限公司、北京清
华同衡规划设计研究院有限公司、清华大学建筑设计研究院有限公司、北京城市副中心站综合枢纽建设管理有限公司、北京市建筑设计研究院有限公司、北京市标准化研究院、中国中元国际工程有限公司、 北京市热力工程设计有限责任公司、中国石油勘探开发研究院新能源研究中心、中国石化集团新星石油有限责任公司、自然资源部浅层地热能重点实验室、北京市工程地质研究所、北京市地质工程勘察院、 建科环能科技有限公司、北京建筑大学、中国石油大学（北京）、北京市工程咨询有限公司、陕西西咸新区沣西新城能源发展有限公司、中国石油华北（北京）新能源有限公司、煤炭科学研究总院有限公司、 北京市华清地热开发集团有限公司。
本文件主要起草人：魏庆芃、孙干、陈向春、邓杰文、魏本平、张辉、刘加根、李科、刘立军、王娟、刘少敏、张进平、张文秀、韩敏霞、李海东、王刚、单天红、王文学、王卓卓、张登科、马静晨、 李文峰、韩东梅、杜林芳、刘宁、杨彩青、江绍辉、石英、方朝合、向烨、马琳、李海泉、王治、杨亚军、王立志、杨灵艳、郝学军、张宇宁、白景辉、李海军、强聪望、李敏、刘洪涛、贾卿、陈大野、付昌鸿、刘振晓、王成、张威。
II DB11/T2038—2022
中深层地热供热技术规范井下换热
1范围
本文件规定了中深层地热井下换热供热系统工程（简称地热工程）的基本规定、勘查与评估、系统设计、施工安装、工程调试与验收、智能监控等技术要求。
本文件适用于以地下3000米内中深层岩体为低温热源、采用井下同轴换热器换热的地热工程建设和运行。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11615 地热资源地质勘查规范 GB/T14848 地下水质量标准 GB 50194 建设工程施工现场供用电安全规范 GB 50243 通风与空调工程施工质量验收规范 GB 50274 制冷设备、空气分离设备安装工程施工及验收规范 GB 50366 地源热泵系统工程技术规范 GB 55015 建筑节能与可再生能源利用通用规范 CJJ/T 34 城镇供热管网设计标准 DZ/T0260 地热钻探技术规程 JGJ 33 建筑机械使用安全技术规程 JGJ 46 施工现场临时用电安全技术规范 JGJ 59 建筑施工安全检查标准 NB/T10266地热井钻井工程设计规范 SY/T5374.1固井作业规程第1部分：常规固井 SY/T6592 固井质量评价方法 DB11/T 852 有限空间作业安全技术规范 DB11/1066 供热计量设计技术规程
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
地热换热井boreholeforgeothermalheatexchange 全井封闭（包含底端），可安装换热器与周围地层、岩体或构造带进行换热的井状结构。
3. 2
1 DB11/T2038—2022
井下同轴换热器coaxialheatexchangerinborehole 以高导热性质坚固材料为外管、高保温性质材料为内管、内外管同心轴方式安装在地热换热井内的
换热器。 3. 3
井下换热循环工质circulatingmediaofheatsourceside 井下同轴换热器中循环流动的与周围地层、岩体或构造带进行热交换的液体。 中深层地热井下换热系统medium-deep geothermalboreholeheatexchangersystem 利用安装在中深层地热井内的封闭换热器，经过换热器管内循环工质对流热交换、管外壁与周边地
下岩体换热从而提取地热能的换热系统。 3. 4
中深层地热井下换热供热系统medium-deep geothermal borehole-style heat exchanger with heatpump systemfor spaceheating
利用中深层地热井下换热系统持续提取热量，经换热或热泵机组提温后，向建筑物持续稳定供热的系统。
4基本规定
4.1地热工程前期策划应与能源规划、清洁供热规划、可再生能源规划等相协调。 4.2地热工程承担单位在勘查、设计、施工安装、运维等方面应具有相应的技术能力 4.3地热工程设计方案应符合安全可靠、绿色低碳、高效节能、经济合理、精细智慧的要求。 4.4地热工程应选用兼高效节能设备和绿色环保材料。 4.5地热工程施工前应进行工程场地状况调查和中深层地热勘查，
5勘查与评估
5.1一般规定 5.1.1地热资源勘查应符合GB/T11615的规定，收集建设场地及周边一定范围内地质、水文地质等方面的基本资料，查明场地地层及岩性特征、地质构造、地温场特征，核算地温梯度，编制地热资源勘查评估报告。 5.1.2应综合分析建设场地及周边一定范围内申深层地热资源条件、地温梯度、岩层热导率等，提出合理可行的中深层地热供热方式。 5.1.3地热换热井底岩体温度宜不低于60℃，地温梯度宜不小于2.0℃/100m。 5.2场地与资源调查 5.2.1地热工程场地调查应包括建设区域内场地状况、热泵机房及配套设施的建筑空间条件。 5.2.2场地状况调查应包括下列内容：
a） 场地内可供开发利用的中深层地热容量、地质构造、地层特征、岩性特征和地温场特征： b) 场地附近如果已有中深层地热水热型供热系统，需了解其位置、用途、类型、结构、深度、地
层分布、出水量、年用水量、水位及变化、水温和水质情况；
2
