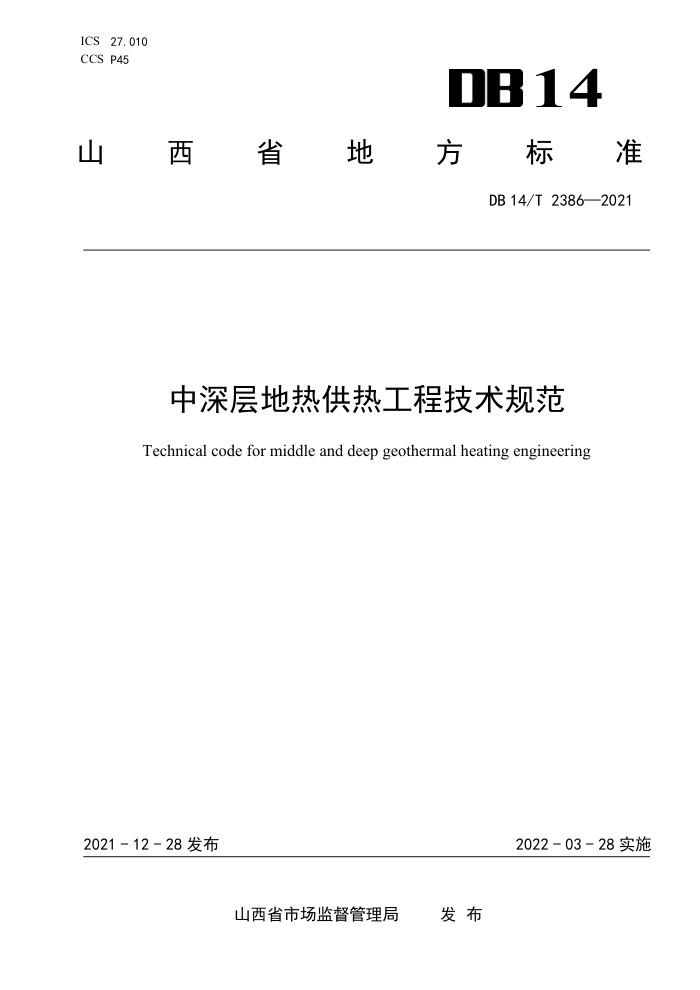

ICS 27.010 CCS P45
0814
山西省地 電方标准
DB14/T2386—2021
中深层地热供热工程技术规范
Technical code for middle and deep geothermal heating engineering
2021 - 12 - 28 发布
2022-03-28实施
发布
山西省市场监督管理局 DB14/T2386—2021
目 次
前言范围
IHI
1
2规范性引用文件 3术语和定义 4基本规定
4.1工程勘察基本规定 4.2设计基本规定 4.3施工、调试与验收基本规定 5工程勘察. 5.1地热水供热工程勘察 5.2地埋管供热工程勘察， 6中深层地热供热系统设计 6.1中深层地热水供热系统 6.2中深层地埋管供热系统 7地热能取热系统设计 7.1地热水取热系统 7.2地埋管取热系统， 8地热供热站设计 8.1地热供热站 8.2地热供热站设备 8.3地热供热站电源与供配电系统 9地热供热管网与末端装置设计 9.1地热供热管网. 9.2供热系统末端装置 10防腐与除垢
10
1o 14 16 16 16 19
19 19 21 21 21 22 22 22 23 24 25
10.1 防腐措施 10.2防垢除垢措施 11监测与控制 11.1地热能取热系统监测 11.2地热供热站监测 11.3能耗能效监控评估系统 11.4运行控制系统 12施工、调试与验收 12.1施工 12.2调试
26 26 28
I DB14/T2386—2021
12.3验收 13运行维护与管理 13.1地热能取热系统运行维护与管理. 13.2地热供热站运行维护与管理 14环境保护附录A（规范性） 地热资源勘查报告编写提纲及附图附表要求附录B（资料性） 地热供热调峰系统工艺流程图. 附录C（资料性） 地热水供热系统工艺流程图. 附录D（资料性） 地热能梯级利用系统工艺流程图. 附录E（资料性） 中深层地埋管间接供热系统原理图. 附录F（资料性） 中深层地埋管直接供热系统原理图. 附录G（资料性） 中深层同轴套式换热器单井取热量. 附录H（资料性） 地热井开采回灌系统工艺流程图.. 附录I（资料性） 中深层地埋管取热系统地埋管形式. 附录J（规范性） 中深层地埋管换热器的传热分析模型与取热量估算，附录K（规范性） 非金属管材物理性能附录L（规范性） 地热水质全分析报告附录M（规范性） 拉申指数的计算方法和结垢性、腐蚀性判定，附录N（规范性） 雷兹诺指数的计算方法和结垢性判定，附录0（资料性） 套管试压记录表附录P（资料性） 系统运行测试记录表参考文献，
.29 .30 .30 . 31 ..32 .. 34 .36 .37 .39 .41 . 43 .45 . 47 .48 .49 .51 .52 ...53 .54 ..56
57
58
II DB14/T2386—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西能源局提出并监督实施。 本文件由山西省能源标准化技术委员会归口。 本文件起草单位：山西双良再生能源产业集团有限公司。 本文件参与起草单位：太原理工大学、山西综改示范区供热有限公司、山西土木学会暖通空调专业
委员会、山西省可再生能源研究院、山西省可再生能源行业协会、山西双良新能源热电工程设计有限公司、中石化新星双良地热能热电有限公司。
本文件主要起草人：李宝山、田琦、李泽、张亮亮、李沿英、徐坤、杜彦青、张震宇、白雪、胡锡荣、李占山、马宁甫、辛瑞江、王立强、李文、贾佳、杜源、赵国伟、朱青奇、杨艳、武瑞朋、何小鹤王转花、刘鑫、刘宇、胡利民、仇凤和。
III
