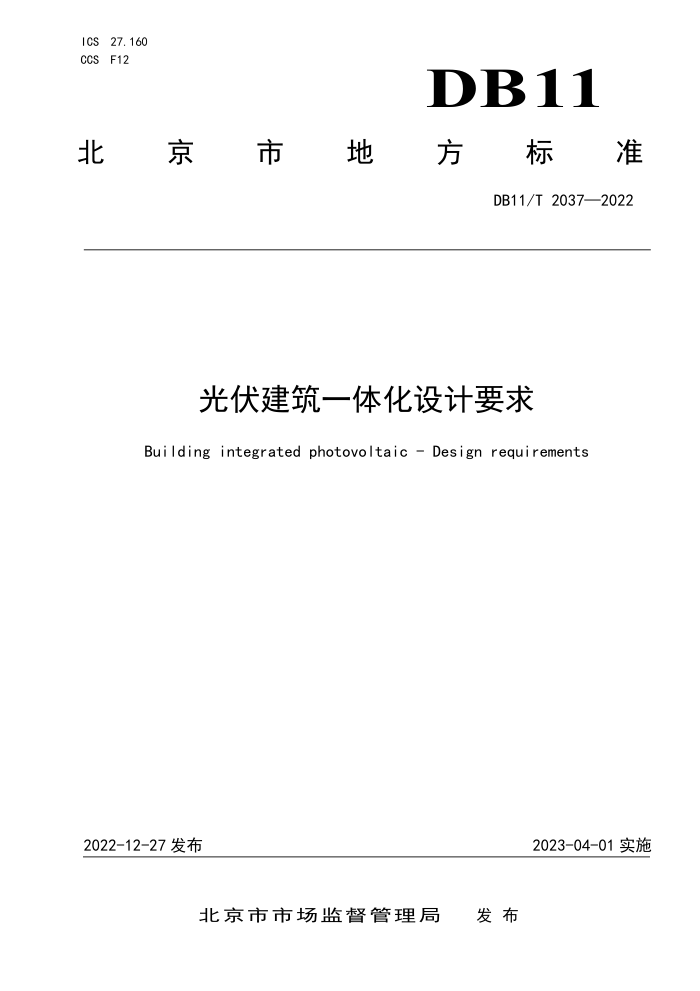

ICS 27.160 CCSF12
DB11
北京市地 方标准
DB11/T 2037—2022
光伏建筑一体化设计要求
Building integrated photovoltaic - Design requirements
2022-12-27发布
2023-04-01实施
北京市市场监督管理局 发布 DB11/T2037—2022
目 次
前言. 1范围 2规范性引用文件. 3术语和定义. 4一般要求. 5应用场景. 5.1建筑条件. 5.2分类及典型应用 6设计输入. 6.1一般要求.. 6.2环境条件. 6.3建筑与结构设计的条件和依据.. 6.4光伏发电系统设计的条件和依据 7系统设计 7.1建筑与结构设计. 7.2光伏发电设备选择. 7.3光伏方阵设计. 7.4监控系统. 8设计验证. 附录A（资料性）光伏建筑一体化典型构造和场景附录B（规范性）组串最大功率偏差计算公式附录C（规范性） 设计验证内容参考文献.
II
2
3
Y
10 10 11
12 13 14 DB11/T2037—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市发展和改革委员会提出并归口。 本文件由北京市发展和改革委员会组织实施。 本文件起草单位：北京鉴衡认证中心有限公司、北京节能环保中心、北京市标准化研究院、北京能
源学会、北京市消防救援总队、森特士兴集团股份有限公司、中国建材国际工程集团有限公司、北京京能能源技术研究有限责任公司、西城区消防救援支队、北京市燃气集团有限责任公司、中节能衡准科技服务（北京）有限公司、阳光新能源开发股份有限公司、江苏天合智慧分布式能源有限公司、华为数字能源技术有限公司、天普新能源科技有限公司、国家能源集团绿色能源与建筑研究中心、北京城市副中心站综合枢纽建设管理有限公司、北京建筑大学、中国农业大学、华北电力大学、北京火正消防安全技术研究院有限公司、北京市建筑设计研究院有限公司、东方雨虹建设工程有限公司、国网（北京）综合能源规划设计研究院有限公司、建科环能科技有限公司。
本文件主要起草人：纪振双、郁灿、焦垒、孙干、吴京涛、李文峰、贾月芹、陈向春、尹晓博、李
忠武、韩一叶、张彦虎、杨宗军、周巍、孙华文、黄波、陈俊臣、李云浩、王力刚、尤建军、谢莉、马银峰、牛传雷、冯武军、王芳、付佳鑫、马若腾、缪金松、韩峦、柳晓斌、丁海兵、房建军、张登科、 李海军、郝学军、陈国良、井天军、张衡、刘青、刘学峰、刘格、黄祝莲。
II DB11/T2037—2022
光伏建筑一体化设计要求
1范围
本文件规定了光伏建筑一体化的一般要求、应用场景、设计输入、系统设计、设计验证等要求。 本文件适用于以10kV及以下电压等级接入电网，单个并网点总装机容量不超过6MW的光伏建筑一
体化系统的工程设计。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2297 太阳光伏能源系统术语 GB8624建筑材料及制品燃烧性能分级 GB/T 8626 建筑材料可燃性试验方法 GB/T16895.32低压电气装置第7-712部分：特殊装置或场所的要求太阳能光伏（PV）电源系统 GB/T 20284 建筑材料或制品的单体燃烧试验 GB/T 21086 建筑幕墙 GB/T 32512 光伏发电站防雷技术要求 GB/T34932 分布式光伏发电系统远程监控技术规范 GB/T 36963 光伏建筑一体化系统防雷技术规范 GB/T 37408 光伏发电并网逆变器技术要求 GB 50009 建筑结构荷载规范 GB 50011 建筑抗震设计规范 GB 50015 建筑给水排水设计标准 GB 50016 建筑设计防火规范 GB 50057 建筑物防雷设计规范 GB 50068 建筑结构可靠性设计统一标准 GB 50176 民用建筑热工设计规范 GB 50189 公共建筑节能设计标准 GB 50191 构筑物抗震设计规范 GB 50345 屋面工程技术规范 GB/T50504 民用建筑设计术语标准 GB 50797 光伏发电站设计规范 GB 50896 压型金属板工程应用技术规范 GB 55015 建筑节能与可再生能源利用通用规范 JGJ26 严寒和寒冷地区居住建筑节能设计标准 JGJ102 玻璃幕墙工程技术规范 JG/T 231 建筑玻璃采光顶技术要求
1 DB11/T2037—2022
JGJ255采光顶与金属屋面技术规程 NB/T32004光伏并网逆变器技术规范 NB/T42142光伏并网微型逆变器技术规范 DB11/381 既有居住建筑节能改造技术规程 DB11/687 公共建筑节能设计标准 DB11/891 居住建筑节能设计标准 DB11/938 绿色建筑设计标准
3术语和定义
GB/T2297、GB/T50504、GB50797界定的以及下列术语和定义适用于本文件。
3. 1
光伏建筑一体化buildingintegratedphotovoltaic 将光伏组件及其他光伏发电设备和材料以适合并满足光伏发电及建筑要求的方式进行构造和（或）
组装，同时具备或承担光伏发电及应有建筑功能；建筑设计充分考虑光伏发电在光照利用、结构荷载、 设备安装及其他方面要求；光伏发电系统与建筑工程一体化设计、同步施工和验收的光伏发电系统。 3. 2
替代型光伏屋面alternativetypephotovoltaicroof 由光伏组件及其支撑、固定、密封构件或材料组成的构造层替代金属板、玻璃装饰或其他屋面材料
同时具备光伏发电和建筑所需功能的屋面。 3. 3
复合型光伏屋面compoundphotovoltaicroof 将光伏组件及其支撑和固定构件与金屋板或其他建筑材料通过适配性设计及组装，形成同时具备
光伏发电和建筑所需功能的复合屋面。 3. 4
光伏采光顶photovoltaicskylight 由光伏组件及其支撑、固定、密封构件或材料组成的构造层替代玻璃面板，同时具备光伏发电和建
筑采光及其他功能的屋顶。 3.5
光伏幕墙photovoltaiccurtainwall 建于建筑外墙，将光伏组件作为面板材料，同时满足光伏发电和建筑要求的幕墙。
3.6
光伏篷photovoltaiccanopy 由光伏组件及其支撑和固定构件组成，置于建筑外墙的阳台、平台或窗户之上，能够发电并具有遮
阳和（或）挡雨作用的篷。 3.7
建筑用光伏构件photovoltaiccomponentsforbuilding 同时具备光伏发电和建筑功能的光伏组件或建筑用光伏构件。包括常规结构的光伏组件，光伏组件
与金属板或其他建筑材料通过适配性设计、预先装配的复合型构件，组件附加结构强化或隔热层后组成的复合构件，其他结构形式的构件。
