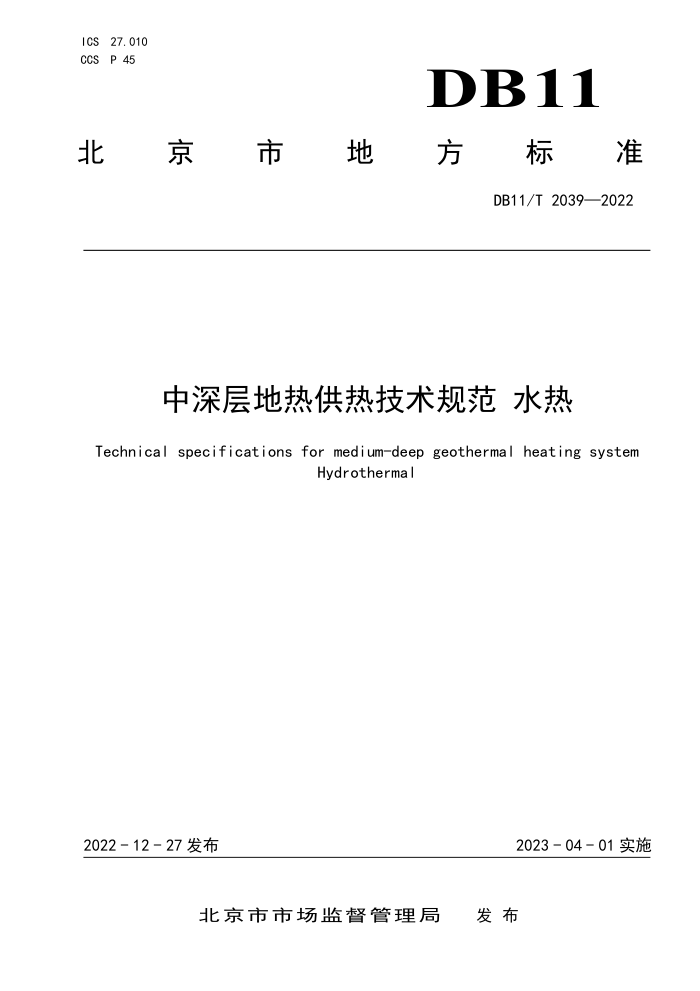

ICS27.010 CCS P 45
DB11
北華京東市地 電方标准
DB11/T 2039—2022
中深层地热供热技术规范水热
Technical specifications for medium-deep geothermal heating system
Hydrothermal
2023-04-01实施
2022-12-27发布
北京市市场监督管理局 发布 DB11/T2039—2022
目 次
前言. 范围
II
1
规范性引用文件 3术语和定义
2
2
基本规定， 5 勘查与评价..
4
2
系统设计. 7 施工安装. 调试与验收
6
8
9智能监控附录A（资料性） 中深层地热开发利用评价报告附录B（规范性） 中深层地热回灌试验要求附录C（资料性） 地上式地热井泵室建设示意图附录D（资料性） 地下式地热井泵室建设示意图附录E（资料性） 半地下式地热井泵室建设示意图附录F（资料性） 地热开采井井口装置平面示意图附录G（资料性） 地热回灌井井口装置平面示意图. 附录H（资料性） 地热供热工程热源方案附录I（资料性） 地热井竣工报告编写提纲附录J（资料性） 地热供热工程竣工报告编写提纲
10
12 13 14 15 16 17 19 21 DB11/T2039—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市发展和改革委员会提出并归口。 本文件由北京市发展和改革委员会组织实施。 本文件起草单位：中国石化集团新星石油有限责任公司、北京节能环保中心、北京市地质工程勘察
院、中国石油工程建设有限公司华北分公司、北京市地质矿产勘查院、自然资源部浅层地热能重点实验室、北京市标准化研究院、北京市工程地质研究所、中国石油华北（北京）新能源有限公司、北京北投生态环境有限公司、中国中元国际工程有限公司、北京市工程咨询有限公司、北京市市政工程设计研究总院有限公司、北京市地热调查研究所、北京市华清地热开发集团有限公司、北京市生态地质研究所、中国石油勘探开发研究院新能源研究中心、北京京能能源技术研究有限责任公司、清华大学建筑设计研究院有限公司、清华大学、中国石油大学（北京）、华北电力大学、北京建筑大学。
本文件主要起草人：赵丰年、孙干、向烨、韩东梅、杨亚军、彭新明、樊梦芳、刘少敏、韩敏霞、 王刚、刘亮德、李海京、徐巍、李文峰、陈向春、杜林芳、魏本平、刘宁、王立志、李海泉、周伟鹏、 王思、马静晨、魏国、张建良、张沁瑞、孔祥军、周国庆、杜厚金、连天成、王治、马琳、王娟、刘海洋、董骥、郑佳、张进平、郭艳春、张文秀、李海东、林天懿、邢罡、饶其、饶阳、武变变、王社教、 梅东升、李敏、张秉瑞、张辉、王吉、张宇宁、张伟、郝学军。
II DB11/T2039—2022
中深层地热供热技术规范 水热
1范围
本文件规定了中深层地热供热系统工程（简称地热供热工程）的基本规定、勘查与评价、系统设计、
施工安装、调试与验收、智能监控等技术要求，
本文件适用于以中深层地热水为热源的地热供热系统工程的建设和运行。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7778制冷剂编号方法和安全性分类 GB/T11615地热资源地质勘查规范 GB50016建筑设计防火规范 GB50027供水水文地质勘察规范 GB50194建设工程施工现场供用电安全规范 GB50242建筑给水排水及采暖工程施工质量验收规范 GB50243通风与空调工程施工质量验收规范 GB50736民用建筑供暖通风与空气调节设计规范 GB50838城市综合管廊工程技术规范 CJJ28城镇供热管网工程施工及验收规范 CJJ/T34城镇供热管网设计标准 CJJ138城镇地热供热工程技术规程 DZ/T0260地热钻探技术规程 JGJ33建筑机械使用安全技术规程 JGJ46施工现场临时用电安全技术规范 JGJ59建筑施工安全检查标准 NB/T10099地热回灌技术要求 NB/T10266地热井钻井工程设计规范 NB/T10269地热测井技术规范 NB/T10272地热井口装置技术要求 NB/T10273地热供热站设计规范 NB/T10711地热管网设计规范 NB/T10713地热管网施工验收规范 SY/T0026水腐蚀性测试方法 SY/T0600油田水结垢趋势预测方法 DB11/T 852 2有限空间作业安全技术规范 DB11/1066供热计量设计技术规程
1 DB11/T2039—2022
DB11/T1956地热动态监测规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
中深层地热供热系统medium-deepgeothermalheatingsystem 以中深层地热水为热源，用直接或间接方式获取其热量，为热用户提供供热服务的系统
3. 2
地热供热站geothermalheatingstation 以地下热水为主要热源，具有间接换热、梯级利用、尾水回灌等功能的供热站，简称地热站。
3. 3
地热管网geothermalnetwork 地热水由开采井输送至地热站，且经换热后再输送至回灌并的管道。
4基本规定
4.1地热供热工程前期策划应与供热规划、节能规划、能源规划、再生水规划相协调。 4.2地热供热工程承担单位在勘查、设计、施工安装、运维等方面应具有相应的技术能力。 4.3地热供热工程设计方案应符合安全可靠、绿色低碳、高效节能、经济合理、精细智能的要求。 4.4地热供热工程应选用兼具高效节能设备和绿色环保材料。 4.5地热供热工程施工前应进行工程场地状况调查和中深层地热能勘查。 4.6地热供热工程应进行地质资料的汇交，
5勘查与评价
5.1一般规定 5.1.1地热资源勘查应符合GB/T11615的规定，收集建设场地、地下空间及其周边一定范围内地热、 水文地质等方面的基本资料。 5.1.2应根据建设场地和地质条件确定相应的补充地热地质工作。 5.1.3应编写中深层地热开发利用评价报告，内容参照附录A。 5.2场地调查 5.2.1 工程场地状况调查包括热源系统场地状况调查、地热站和配套设施的建筑空间调查， 5.2.2 热源系统场地状况调查内容应包括：
a) 场地规划面积、形状及地形地貌特征； b) 场地内既有建筑物和规划建筑物的占地面积及其分布、基础型式及埋深； c) 场地内既有树木植被、池塘、排水沟及架空输电线、市政管网、交通设施、历史文化遗迹、电
信电缆的分布及规划综合管线分布； d) 场地内既有的、计划修建的地下管线和地下构筑物的分布及其理深； e) 交通道路状况及施工所需的电源、水源情况。
5.2.3地热站和配套设施建筑空间调查内容应包括： 2
