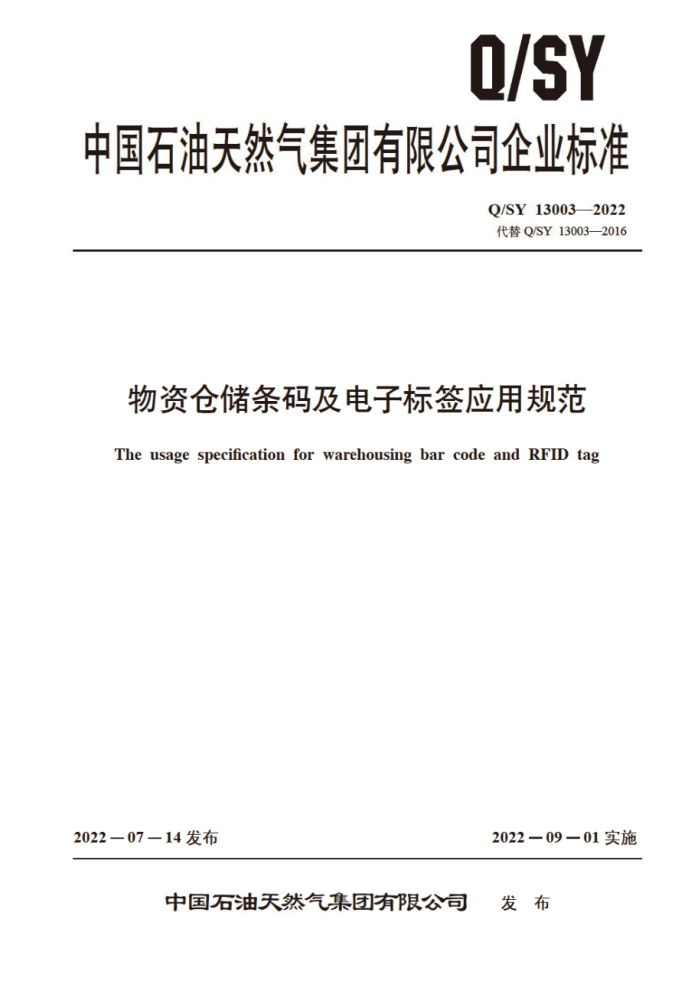

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 130032022 代替Q/SY13003—2016
物资仓储条码及电子标签应用规范
The usage specification for warehousing bar code and RFID tag
2022—07—14发布
202209-01实施
中国石油天然气集团有限公司 发布 Q/SY13003—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义
Ⅱ
条码及电子标签类型和赋码 4.1 总体要求 4.2物料标签 4.31 货位标签 4.4料卡标签 4.5 单据标签 5
1
条码及电子标签应用方法 5.1 应用范围 5.2 制作方式 5.3粘附方式条码及电子标签信息系
.
6
6.1总体要求 6.2安全性要求 6.3集成性要求 6.4软件功能要求 6.5硬件配置要求附录A（规范性） 标签位码定义附录B（规范性） 标签样式及打印要求附录C（资料性） 条码及电子标签各业务环节应用场景附录D（资料性） 条码识读设备附录E(资料性） 条码打印机基本配置参数
面
13
中··中
16 AS/D Q/SY13003—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY13003—2016《物资仓储条码及电子标签应用规范》，与Q/SY13003—2016相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了物资验收、入库、移库、库存盘点、货位调整时条码及电子标签的应用方法（见
5.1.1、5.1.2、5.1.4、5.1.7、5.1.8，2016年版的5.1.1、5.1.2、5.1.4、5.1.7、5.1.8） b）更改了标签粘附方式（见5.3，2016年版的5.3 e）更改了条码手持设备配置参数（见附录D，2016年版的附录D）。 本文件由工程和物装管理部提出。 本文件由中国石油天然气集团有限公司标准化委员会物资采购专业标准化技术委员会归口。 本文件起草单位：工程和物装管理部，东方物探公司大庆油田公司。吐哈油田公司，抚顺石化
公司、兰州石化公司、长城钻探公司、寰球工程公司、渤海装备公司。
本文件主要起草人：王琪、李庆喜、董卫红、陈夷、邱辉、间俊、享 郭焕海、张晒卿、斐霆、姜涛、蓝清玉、韩德乾、陈荣林、郭宝琴、师钢雷、张哲。
本文件及其所代替文件的历次版本发布情况为
2016年首次发布为Q/SY13003—2016 本次为第一次修订
III AS/D Q/SY13003—2022
物资仓储条码及电子标签应用规范
1范围
本文件规定了物资仓储业务活动中条码及电子标签的类型和赋码方式，应用方法及信息系统。 本文件适用于运用条码及电子标签技术对物资验收、人库、出库、移库、退库、退货、盘点、货
位调整等仓储业务活动实施管理。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12905 条码术语 GB/T15425 商品条码 128条码 GB/T17172 四一七 条码 Q/SY13123 物资仓储技术规范
3术语和定义
GB/T12905界定的以及下列术语和定义适用于本文件
3.1
条码bar code 由一组规则排列的条，空组成的符号，可供机器识读，用以表示 一定的信息，包括一维条码和二
维条码。
[来源：GB/T12905—2019,2.1]
3.2
维条码linear barcode 仅在一个维度方向上表示信息的条码符号 [来源：GB/T12905—2019,2.2]
3.3
电子标签RFIDtag 采用无线射频识别技术，具有唯一的电子编码，且可写人和读取信息的标签，包括耦合元件和芯
片两部分。 3.4
物料标签 Ematerial label 粘附于物料上并已写人可被读取的物料信息的条码或电子标签。
3.5
货位标签locationlabel
1 Q/SY13003—2022
粘附于货位上并已写人可被读取的物料信息的条码或电子标签。
3.6
料卡标签materialcardlabel 粘附于料卡上并已写人可被读取的物料信息的条码或电子标签。
3.7
单据标签document label 粘附于单据上并已写人可被读取的物料信息的条码或电子标签。
4条码及电子标签类型和赋码方式 4.1总体要求 4.1.1标签分类：根据写入信息的类别，可将条码及电子标签分为物料标签、货位标签、料卡标签、 单据标签，结合实际需要，企业可采用一维条码、二维条码或电子标签进行赋码。 4.1.2一维条码采用非定长的，连续型的128条码，应符合GB/T15425的规定。 4.1.3二维条码采用连续型可变长度的层排式的四一七条码，应符合GB/T17172的规定。 4.1.4电子标签采用超高频无线射频电子标签，超高频无线射频电子标签为一种采用超高频频段的电子标签。 4.2物料标签 4.2.1物料标签采用二维条码或电子标签，适用于物资验收，人库，出库、移库、退库、退货、盘点。货位调整各个环节中全部仓储物资的标识。 4.2.2物料标签中，二维条码或电子标签所含信息包括12项基本信息和2项选填信息 4.2.312项基本信息包括：企业资源计划（ERP）系统的公司代码（4位）物料分类码（8位）、物料编码（18位）、计量单位（24位）采购员（40位）、采购订单号（10位）、供应商编码（10位）合同号（20位）、采购单价（20位）、人库日期（8位）、系统版本号（2位）、系统标识（8位）。选填信息包括：ERP系统的批次号（20位）和扩展信息（不超过320位） 4.2.4各项信息按照顺序排列，以固定的分隔符分隔，附录A给出了标签的位码定义。 4.3货位标签 4.3.1货位标签采用一维条码或电子标签，适用于物资入库、移库，退库、 货位调整四个环节中全部室内库房及室外料场、料棚货位的标识。 4.3.2货位标签中，一维条码或电子标签所含信息包括1项货位标识和4项ERP系统货位编号 4.3.3ERP系统货位编号包括
：
a）库号/场（棚）号（2位）： b）架（区）号/区号（2位）： c）层（排）号/排号（2位）： d）位号（2位）。
4.3.4各项信息按照顺序排列，以固定的分隔符“”分隔，附录A给出了标签的位码定义。
4.4料卡标签
4.4.1料卡标签采用二维条码或电子标签，适用于物资入库、出库、移库、退库、退货、盘点六个环节中全部料卡的标识。 2
