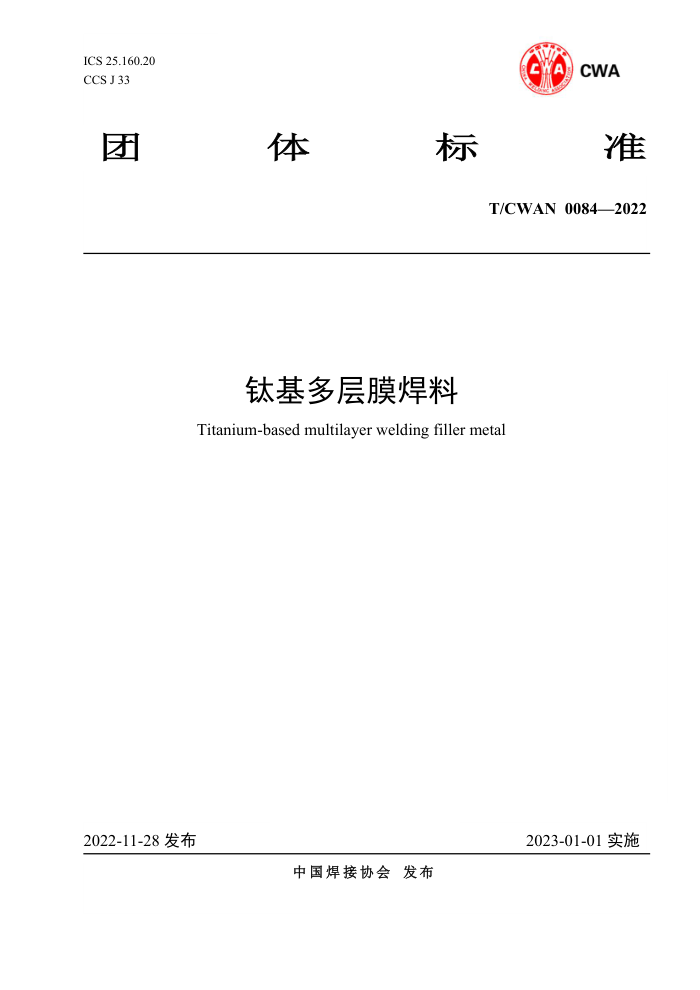

ICS25.160.20 CCS J33
CWA
WA
1
准
体
团
标
T/CWAN00842022
钛基多层膜焊料 Titanium-based multilayer welding filler metal
2023-01-01实施
2022-11-28发布
中国焊接协会发布 T/CWAN00842022
目 次
前言.. 1范围... 2规范性引用文件... 3术语与定义， 4分类及型-.. 5钛基多层膜焊料技术要求 6包装、标记、产品质量证明书附录A（规范性）钛基多层膜焊料润湿性检测方法
II
......3
6 T/CWAN 00842022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国焊接协会提出并归口。 本文件起草单位：华北水利水电大学、上海中翼科技有限公司、河南机电职业学院、哈尔滨工业
大学、大连理工大学、北京工业大学、南昌航空大学、郑州机械研究所有限公司、哈尔滨焊接研究院有限公司、北京宇航系统工程研究所、江苏科技大学、西安科技大学、郑州轻工业大学、杭州华光焊接新材料股份有限公司、中铁工程装备集团有限公司、河南黎明重工科技股份有限公司、河南科技大学、郑州航空工业管理学院。
本文件主要起草人：王星星、王铭秋、杜全斌、李帅、张黎燕、李鹏、何鹏、陈玉华、李红、徐错、孙徕博、彭进、王非凡、倪增磊、武鹏博、崔大田、何文斌、温国栋、杨志东、韦乐余、秦建、 金李梅、纠永涛、沈元勋、王善林、方乃文、贾连辉、杨聪莉、王振、于华、周甲伟、李刚。
II T/CWAN 0084XXXX
钛基多层膜焊料
1范围
本文件规定了钛基多层膜焊料的术语和定义、分类及型号、焊料成分及配比、焊料形态、几何尺寸、 试验方法、检验规则、包装、标记和产品质量说明书等。
本文件适用于钛基多层膜焊料产品的设计开发、生产应用、贸易和储运等。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3621 钛及钛合金板材 GB/T 3623 钛及钛合金丝 GB/T 6208 钰料牌号表示方法 GB/T 6418 铜基钎料 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T8979一2008纯氮、高纯氮和超纯氮 GB/T 10859 镍基钎料 GB/T 11364 钎料润湿性试验方法 GB/T 25775 焊接材料供货技术条件产品类型、尺寸、公差和标志 GB/T 25778 焊接材料采购指南
3 ：术语与定义
下列术语与定义适用于本文件。
3.1
钛基多层膜焊料titanium-basedmultilayerbrazingfillermetal
由一种基体焊料（钛基焊料带或焊料箔或焊料丝棒）及覆盖在基体焊料上下两个表面或包覆在外围的多层薄膜金属或合金构成的焊料。
3.2
包覆方法platingmethod
1 T/CWAN0084XXXX
借助电沉积、化学镀、热喷涂、真空蒸镀、磁控溅射等表面镀覆方法在基体焊料（钛基焊料带或焊料箔或焊料丝棒）表面包覆一层或多层薄膜金属或合金而形成包覆层的方法。
4分类及型号
4.1钛基多层膜焊料型号分类
钛基多层膜焊料型号见表1。
表1钛基多层膜焊料型号名称
焊料型号 BTi50Cu—XX BTi72Ni—XX BTi88Ni—XX BTi75Cu—XX BTi92Cu—XX BTi60CuNi—XX
钛基多层膜焊料
4.2钛基多层膜焊料型号表示方法
4.2.1钛基多层膜焊料型号由四部分组成。焊料型号第三和第四部分间用横线"分开。 4.2.2钛基多层膜焊料型号第一部分用B"表示硬焊料。 4.2.3钛基多层膜焊料型号第二部分用Ti"表示焊料基本组分，其后标出其公称含量。 4.2.4钛基多层膜焊料型号第三部分、第四部分表示焊料其他组分，其中第四部分主要是包覆层金属或合金。焊料其他组分按其质量首分数排列，当几种元素具有相同质量首分数时，按其原子序数顺序排列：仅第一个化学元素符号后标出公称质量分数，公称质量分数取整数误差%，若其元素公称质量分数仅规定最低值时应四舍五入将其取整数；公称质量分数小于1%的元素在型号中不必标出，但如某元素是焊料的关键组分一定要标出时，可在括号中列出其化学元素符号。
4.3钛基多层膜焊料型号示例
B Ti50 Cu—xx
金属或合金包覆层其他组分基本组分及其公称含量硬焊料代号
5钛基多层膜焊料技术要求
2 T/CWAN0084XXXX
5.1 化学成分
钛基多层膜焊料的成分应符合表1的规定，数值修约按照GB/T8170的规定进行。
表1钛基多层膜焊料合金成分
化学成分/wt.%
型号
Zr
杂质含量
Ti 余量 45.0~47.0 余量余量余量 27.0~29.0 余量 10.0~12.0 余量
Cu
Ni
Sn
BTi50Cu—XX BTi72NiXX BTi88Ni—XX BTi75Cu—XX BTi92Cu—XX BTi60CuNi—XX
30.0~32.0 13.0-15.0
≤0.5
1.7~2.3
26.0~28.0
15.0~17.0
1.0~2.0
注1：所有型号焊料中，Cd元素的最大含量（质量分数）为0.01%，Pb元素的最大含量（质量分数）为0.025%。 注2：其他每个未定义元素的最大含量（质量分数）为0.05%，未定义元素的总含量（质量分数）不应高于0.15%。 注3：XX代表依据该批次焊料的复合状态标识。
5.2 焊料形态
钛基多层膜焊料产品形态为三明治或同芯棒丝焊料。钛基多层膜焊料典型横截面形貌如图1所示。 钛基多层膜焊料可制成箔带、条状、棒状、丝状及其他特殊规格的形状，适用于硬钎焊工艺。
基体包覆层
包覆层基体
b）同芯焊料
a）三明治焊料
图1 钛基多层膜焊料典型横截面
包装、标志、验收和产品质量证明书
6
6.1包装 6.1.1钛基多层膜焊料应装入合适的包装袋或容器中，容器应耐腐蚀，并保证在正常条件下运输和贮存过程中不损坏。 6.1.2应保证焊料从生产之日起贮存12个月不变质。 6.1.3若需方对焊料的包装有特殊要求时，由供需双方协商确定。 6.2标志
焊料的标志按GB/T25775的规定。同时在每个钎料包装上应清楚地标示出以下信息：
3 T/CWAN0084XXXX
a）焊料的商品名称； b）符合本标准的焊料型号； c）焊料重量和尺寸； d）生产日期及批号： e）焊料制造商名称； f）适用的钎焊温度范围； g）健康和安全警告（按照国家相关标准规范要求执行）。 标签应由不被焊料内钎剂腐蚀的材料制造。
6.3验收
每批焊料按GB/T25778的相关规定进行验收，
6.4 产品质量证明书
焊料制造商对每一批焊料，应根据实际检验结果出具产品质量证明书。当用户提出要求时，制造商应提供检验结果的副本，其他要求按GB/T25775的规定。
4 T/CWAN 0084XXXX
附录A （规范性）
钛基多层膜焊料润湿性检测方法
A.1范围
适用于表1所列型号的钛基多层膜焊料。 A.2方法原理
在气体保护下，将钛基多层膜焊料置于钛合金或陶瓷母材上加热熔化，通过观察熔融焊料的表面光泽及形貌，以此定性地确定钛基多层膜焊料的润湿铺展面积。 A.3试验材料 A.3.1母材
母材形状及尺寸要求如图A.1所示。润湿铺展试验采用的母材为钛合金或陶瓷板材。
符号 单位（mm） L
≥40 ≥40 ≤3
w D
S
图A.1试验用基板的形状及尺寸示意图
A.3.2钛基多层膜焊料
采用线切割或剪裁方法在已制备好多层膜焊料产品上取样得到适量钛基多层膜焊料，钛基多层膜焊料的尺寸没有特殊规定，但在对比试验的情况下应确保钛基多层膜焊料尺寸的一致性。 A.3.3保护气体
应使用高纯氮作为保护气体，高纯氮技术指标按GBT8979一2008执行，保护气体的用量无特殊规
定，但应保证钛基多层膜焊料在试验过程中不发生二次氧化。在对比试验的情况下，应保证保护气体用量的一致性。
5 ICS25.160.20 CCS J33
