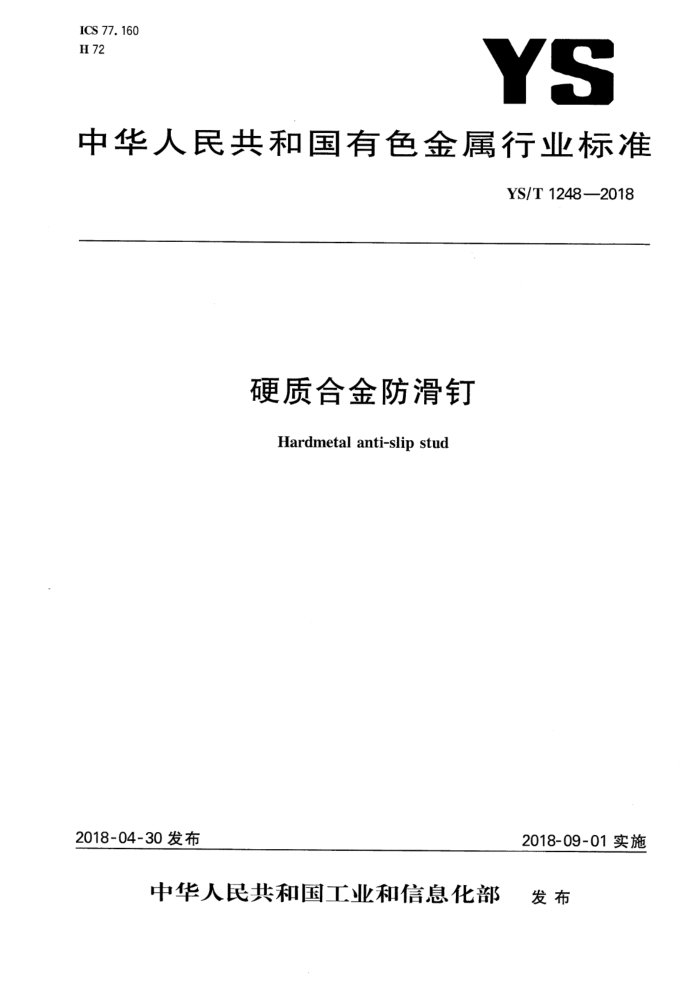

ICS 77.160 H72
YS
中华人民共和国有色金属行业标准
YS/T 1248—2018
硬质合金防滑钉 Hardmetal anti-slip stud
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部 发布 YS/T1248—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。 本标准起草单位：株洲硬质合金集团有限公司、株洲长江硬质合金工具有限公司、深圳市注成科技股
份有限公司。
本标准主要起草人：周新华、彭英健、文博、黄水林、谭显林、梁鸿、张越 YS/T1248—2018
硬质合金防滑钉
1范围
本标准规定了硬质合金防滑钉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同(或订货单)内容。
本标准适用于大头尺寸为2.20mm~5.10mm的镶套式硬质合金防滑钉。
2 规范性引用文件
下列文件对于本文件的应用是 必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包括所） 有的修改 单)适用于本文件。
GB/T5242 硬质合金 品检验规则与试验 立方法 GB/T 5243 硬质合 制品的标 志、包装、 输和贮 GB/T 6885 硬质合 混合粉取样和试验方法
，运
3要求
3. 1 分类代号
产品按大头形状不同分为五类，分类代号见表
表1分类代号
分类圆形钉菱形钉方形钉三角形钉星形钉
代 号 DIA L F s x
3.2型号表示规则
产品型号由分类代号、大头尺寸(D)、小头尺寸(d)及高度(L)组成，尺寸有效数字为小数点后保留两位，单位为毫米，见示例。
示例1：大头形状为圆形、大头尺寸为2.35mm、小头尺寸为1.80mm、高度为5.40mm的硬质合金防滑钉，型号表示为：
DIA 2.35/1.80X5.40
示例2：大头形状为菱形、大头尺寸为3.35mm、小头尺寸为2.70mm、高度为6.30mm的硬质合金防滑钉，型号表示为：
L3.35/2.70X6.30
1 YS/T1248 3-2018
3.3 型号及尺寸 3.3.1 圆形钉的型号及尺寸见表2，示意图如图1所示。
单位为毫米
表2 圆形钉的型号及尺寸 D
L 5.10 5. 00 5. 20 5. 40 5. 80 5. 00 5. 50 4. 90 5. 50 5. 80 5. 50 7. 10 6. 50 6. 00 7. 50 7. 50 6. 00 7. 45 7. 00 7. 50 10. 00 10. 00
型号 DIA2.25/1.70X5.10 DIA2.30/1.80X5.00 DIA2.30/1.80X5.20 DIA2.35/1.80X5.40 DIA2.40/1.80X5.80 DIA2.40/1.93X5.00 DIA2.40/1.95X5.50 DIA2.40/2.00X4.90 DIA2.40/2.08X5.50 DIA2.40/2.08X5.80 DIA2.45/2.04X5.50 DIA2.68/2.25X7.10 DIA2.80/2.35X6.50 DIA3.15/2.82X6.00 DIA3.20/2.75X7.50 DIA3.20/2.80X7.50 DIA3.20/2.90X6.00 DIA4.10/3.55X7.45 DLA4.32/3.90X7.00 DIA5.00/4.55X7.50 DIA5.00/4.60X10.00 DIA5.10/4.50X10.00
d 1. 70 1. 80 1. 80 1. 80 1. 80 1. 93 1. 95 2. 00 2. 08 2. 08 2. 04 2. 25 2. 35 2. 82 2. 75 2. 80 2. 90 3. 55 3. 90 4. 55 4. 60 4.50
2. 25 2. 30 2. 30 2. 35 2. 40 2. 40 2. 40 2. 40 2. 40 2. 40 2. 45 2. 68 2. 80 3. 15 3. 20 3. 20 3. 20 4. 10 4. 32 5. 00 5. 00 5. 10
图1 圆形钉示意图
2 YS/T1248—2018
3.3.2 2菱形钉的型号及尺寸见表3，示意图如图2所示。
单位为毫米
表3菱形钉的型号及尺寸
L 6. 30 6. 00
D 3. 35 3.35
型 号 L3.35/2.70X6.30 L3.35/2.80X6.00
d 2. 70 2. 80
图2 菱形钉示意图
3.3.3方形钉的型号及尺寸见表4，示意图如图3所示。
表4方形钉的型号及尺寸
单位为毫米
L 6. 00 5. 40 5. 40 5. 40
型号 F2.20/1.75X6.00 F2.42/1.80X5.40 F2.66/1.80X5.40 F2.80/2.00X5.40
D 2. 20 2. 42 2. 66 2. 80
d 1. 75 1. 80 1. 80 2. 00
图3方形钉示意图
3.3.4三角形钉的型号及尺寸见表5，示意图如图4所示。
3 YS/T1248—2018
表5三角形钉的型号及尺寸
单位为毫米
型号 S2.40/1.70X5.50 S2.60/1.80X5.40 S2.60/1.80X5.70 S2. 60/1.90 X5.70 S2.60/2.20X5.40 S2.80/2.00X5.40 S2.80/2.40X5.40 S2.85/1.90X5.70 S3.10/2.40X5.40
D 2. 40 2. 60 2. 60 2. 60 2. 60 2. 80 2. 80 2. 85 3. 10
d 1. 70 1. 80 1.80 1. 90 2. 20 2. 00 2. 40 1. 90 2. 40
L 5. 50 5. 40 5. 70 5. 70 5. 40 5. 40 5. 40 5. 70 5. 40
a
A向
图4三角形钉示意图
3.3.5 5星形钉的型号及尺寸见表6，示意图如图5所示。
表6星形钉的型号及尺寸 D
单位为毫米
型号 X2.45/1.80X5.40
d 1. 80
L 5. 40
2. 45
D
图5 星形钉示意图 YS/T1248—2018
3.4化学成分
产品的化学成分由供需双方协商确定。 3.5物理性能、力学性能、组织结构
产品的物理性能、力学性能、组织结构由供需双方协商确定。 3.6尺寸及允许偏差 3. 6.1 1大头尺寸(D)及允许偏差应符合表7的规定。
单位为毫米
表7大头尺寸(D)允许偏差
大头尺寸允许偏差
2.20~5.10 ±0. 05
3.6.2小头尺寸(d)及允许偏差应个 表8的规定
表8小头尺寸（d）允许偏差
单位为毫米
70~4.60 0. 05
小头尺允许偏差
一
3.6.3高度（L)及允许偏差应符合表9的规
表9高度（L）允许偏差
单位为毫米
4.90 ~10.00
高 度允许偏差
0.15
3.7外观质量
产品的表面不应有起皮、鼓泡、分层、裂纹等缺陷，掉边、掉角等缺陷的最大尺寸不超过0.3mm。 3.8特殊要求
需方有特殊要求时，由供需双方协商确定
4 试验方法
4.1 产品的化学成分分析按供需双方协商确定的方法进行。 4. 2 产品的物理性能、力学性能以及组织结构的检验按供需双方协商确定的方法进行。 4.3 产品的尺寸及允许偏差检验采用相应精度的量具进行。 4. 4 产品的外观质量用目视检查，必要时放大检查。
5 检验规则
5.1 检查和验收 5. 1.1 产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
5 YS/T1248—2018
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同 (或订货单)的规定不符时，应在收到产品之日起一个月内以书面形式向供方提出，由供需双方协商解决。 如需仲裁，仲裁取样应由供需双方共同进行。 5.2组批
产品应成批提交验收。每批由同一化学成分、同一型号、同一工艺的产品组成。 5.3检验项目及取样
产品的检验项目及取样应符合表10的规定。
表10检验项目及取样取样
检验项目化学成分
要求的章条号
试验方法的章条号
3.4 3. 5 3. 6 3. 7
按GB/T6885 按GB/T5242
4. 1 4. 2 4. 3 4. 4
物理性能、力学性能、组织结构
逐件逐件
尺寸及允许偏差
外观质量
5.4检验结果的判定 5.4.1产品的化学成分检验不合格时，则从该批混合料中另取双倍试样对该不合格项进行重复检验，若重复检验结果仍不合格，判该批产品不合格。 5.4.2产品的物理性能、力学性能、组织结构检验结果不合格时，另取双倍试样对不合格项进行重复检验。若仍有一个检验结果不合格，判该批产品不合格。 5.4.3产品的尺寸及允许偏差检验不合格，判该件产品不合格。 5.4.4产品的外观质量检验不合格，判该件产品不合格。
6标志、包装、运输、存和质量证明书
6.1 标志、包装、运输、贮存
产品的标志、包装、运输和贮存按GB/T5243的规定进行。 6.2质量证明书
每批产品应附有质量证明书，其上注明： a) 供方名称、地址； b）产品型号、批号； c) 产品净重或数量； d) 各项分析检验结果和供方质检部门检印； e) 出厂日期（或包装日期）。
7合同(或订货单）内容
订购本标准所列产品的合同(或订货单)应包括下列内容： a）本标准编号；
