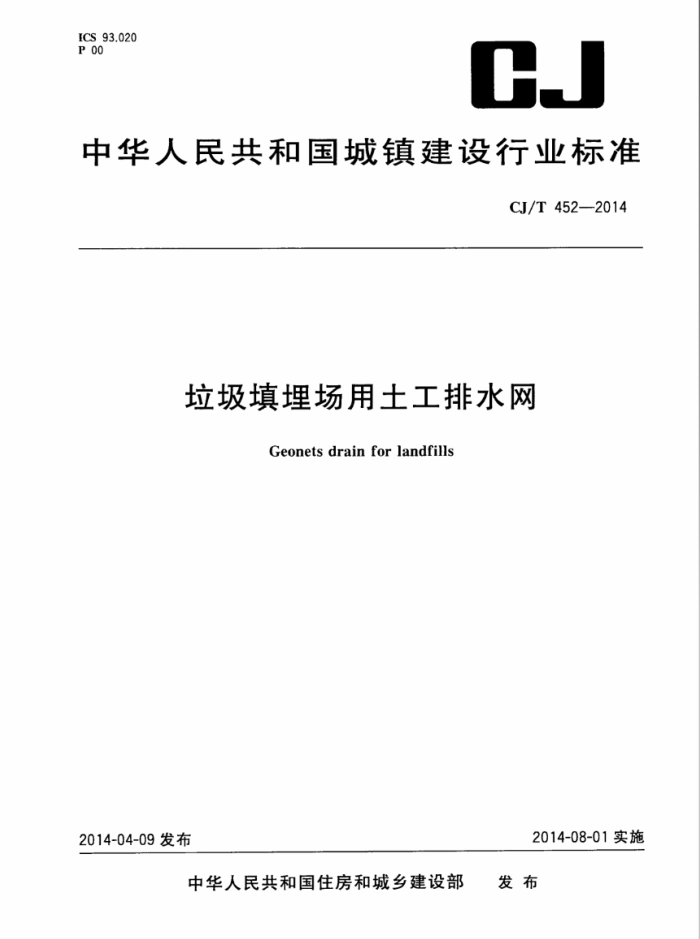

ICS 93.020 P 00
CJ
中华人民共和国城镇建设行业标准
CJ/T 452—2014
垃圾填埋场用土工排水网
Geonetsdrainforlandfills
2014-08-01实施
2014-04-09发布
中华人民共和国住房和城乡建设部 发布 CJ/T 452—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准负责起草单位：北京高能时代环境技术股份有限公司。 本标准参加起草单位：上海市环境工程设计科学研究院有限公司、华中科技大学、中国科学院武汉
岩土力学研究所、武汉市江环市政环境设计中心、天津泰力斯工业塑料有限公司、吉事益衬垫技术有限公司、产东省环境保护工程研究设计院、国家化学建筑材料测试中心、马克菲尔（天津）土工合成材料有限公司。
本标准主要起草人：刘勇、陈朱蕾、薛强、田宇、杨列、金晶、张耀钧、姚有朝、陈望明、洪慧兰、罗彬、 魏丽、赵爱根、谭晓明、汤克敏、丁金海、王珏、吴珂、曾越祥、杨韬、田相泽、朱湖地。
I CJ/T452—2014
垃圾填理埋场用土工排水网
1范围
本标准规定了土工排水网的术语和定义、分类与型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于垃圾填埋场渗沥液导排、地下水导排、封场表面人渗水导排用土工排水网。封场填埋气体导排可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.2塑料非泡沫塑料密度的测定第2部分：密度梯度柱法 GB/T6672 塑料薄膜和薄片厚度测定机械测量法 GB/T 6673 塑料薄膜和薄片长度和宽度的测定 GB/T13021 聚乙烯管材和管件炭照含量的测定（热失重法） GB/T13760 土工合成材料取样和试样准备 GB/T13762 土工合成材料土工布及土工布有关产品单位面积质量的测定方法 GB/T 15788 土工布及其有关产品宽条拉伸试验 GB/T17639 土工合成材料长丝纺粘针刺非织造土工布
3术语和定义
下列术语和定义适用于本文件。
3.1
土工排水网 ggeonetdrain 以聚合物为主要原料生产的，具有并排连续排水通道的土工排水材料
3.2
土工复合排水网 geocompositedrain 采用热粘工艺在土工排水网的一面或两面复合具有反滤作用的土工布而形成的土工排水材料。
3.3
两肋结构 bi-axialstructure 由两层各自平行的肋条按一定角度联结，形成具有排水通道的双层结构。
3.4
三肋结构 tri-axial structure 由三层各自平行的肋条按一定角度联结，形成具有排水通道的立体网状结构。
3.5
纵向导水率transmissivity 与排水方向一致的单位宽度、单位时间、单位水力梯度下的体积流量。
1 CJ/T 452—2014
分类与型号
y
4.1 分类 4.1.1 两肋土工排水网，代号为BG；两肋土工复合排水网，代号为BG?。 4.1.2 三肋土工排水网，代号为TG；三肋土工复合排水网，代号为TG2。 4.2 型号
型号表示如下：
口-口 -
土工布层数纵向导水率（m"/s)）产品厚度（mm）类别
示例：复合单层土工布的三肋土工复合排水网，产品厚度为6.0mm，纵向导水率为4.0×10-*m/s，表示为： TG;-6.0-4.0 X 104-1
5 要求
5.1 规格 5.1.1 产品宽度不应小于2000mm，宽度及偏差应符合表1的规定。
表1 宽度及偏差
项目
指 标
宽度/mm 偏差/%
2 000
3 000
4 000
5 000
≥0.5
5.1.2 产品厚度及偏差应符合表2的规定。非整数厚度产品可参考执行。
表 2 厚度及偏差
项目
指 标
厚度/mm 极限偏差/%
5.0
6.0
7.0
8.0
M0
5.2 外观质量
产品外观质量应符合表3的规定。
