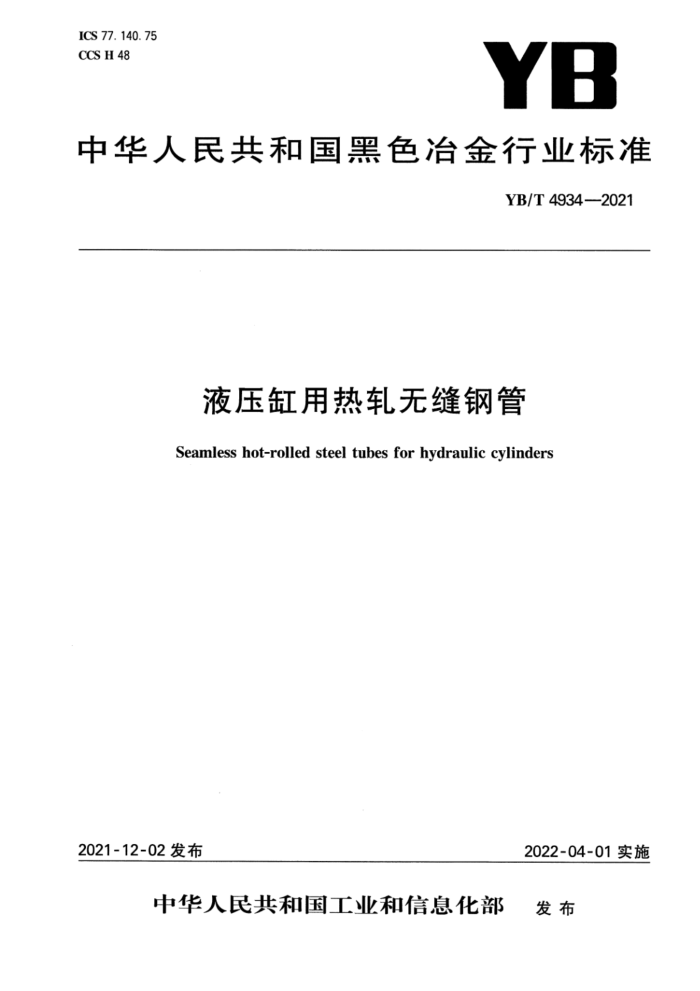

ICS 77. 140. 75 CCS H 48
YB
中华人民共和国黑色冶金行业标准
YB/T 49342021
液压缸用热轧无缝钢管
Seamless hot-rolled steel tubes for hydraulic cylinders
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部 发布 YB/T4934—2021
目 次
前言范围
Ⅲ
1
规范性引用文件 3 术语和定义·
2
订货内容尺寸、外形、重量及允许偏差
5
2
6 技术要求
.
试验方法检验规则包装、标志和质量证明书
7
LO
9
12
9
I YB/T4934—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：浙江明贺钢管有限公司、衡阳华菱钢管有限公司、内蒙古包钢钢联股份有限公司、
浙江泰富无缝钢管有限公司、靖江特殊钢有限公司、湖北佳恒科技股份有限公司、长沙大力神液压工程有限公司、江阴市洪腾机械有限公司、林州凤宝管业有限公司、淮安市振达钢管制造有限公司、冶金工业信息标准研究院。
本文件主要起草人：郑元红、卢大军、李定杰、周勇、米永峰、黄大兵、李飞、杨永明、蒋卫红、奚金法、 肖永忠、戴钟平、王勇、孙文秀、郑世建、杨继、向鹏、权秀、李奇。
Ⅲ YB/T4934—2021
液压缸用热轧无缝钢管
1范围
本文件规定了液压缸用热轧无缝钢管的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本文件适用于采用机加工方式制造的液压缸系统设备用热轧无缝钢管，也适用于其他采用机加工方式制造的机械设备用热轧无缝钢管（以下简称钢管）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.114 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.144 钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量 GB/T223.194 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.234 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T 223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法 GB/T223.634 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T223.84 钢铁及合金钛含量的测定二安替比林甲烷分光光度法 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T229 9金属材料夏比摆锤冲击试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备
1 YB/T4934—2021
GB/T4336碳素钢和中低合金钢，多元素含量的测定火花放电原子发射光谱法（常规法） GB/T5777—2019无缝和焊接（埋弧焊除外）钢管纵向和/或横向缺欠的全圆周自动超声检测 GB/T7735-—2016无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T10561一2005钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T12606一2016无缝和焊接（埋弧焊除外）铁磁性钢管纵向和/或横向缺欠的全圆周自动漏磁
检测
GB/T17395 5无缝钢管尺寸、外形、重量及允许偏差 GB/T20066钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T 30062 钢管术语 YB/T4149 连铸圆管坏 YB/T5221 合金结构钢热轧和锻制圆管坏 YB/T5222 优质碳素结构钢热轧和锻制圆管坏
3术语和定义
GB/T30062界定的术语和定义适用于本文件。
4订货内容
按本文件订购钢管的合同或订单应包括但不限于下列内容： a）本文件编号； b）产品名称； c) 钢的牌号（有质量等级的应包括质量等级）； d）尺寸规格； e) 订购的数量（总重量或总长度）； f）交货状态； g） 特殊要求。
5尺寸、外形、重量及允许偏差
5.1外径、内径和壁厚 5.1.1钢管通常以公称外径(D)和公称壁厚(S)交货，钢管的公称外径和公称壁厚应符合GB/T17395 的规定。根据需方要求，经供需双方协商，钢管可以公称内径（d)和公称壁厚交货。 5.1.2钢管以外径和壁厚交货时，外径和壁厚的允许偏差应符合表1的规定。钢管以内径和壁厚交货时，内径和壁厚的允许偏差应符合表1的规定。当合同中未注明壁厚允许偏差等级时，壁厚允许偏差应符合普通级的规定。 5.1.3根据需方要求，经供需双方协商，并在合同中注明，可供应其他尺寸和/或允许偏差的钢管。 2 YB/T4934—2021
表1外径、内径、壁厚的允许偏差
单位为毫米
允许偏差
公称尺寸
较高级
普通级
≤80 >80~180
土0.75%D或土0.5,取其中较大者
+0.75%D 0.5%D
外径(D)
+1%D 0.75%D
>180 ≤80 >80~180
±1%d +0.75%d -1%d +0.5%d 0.75%d +0.75%d 1%d ±10%S
内径(d)
>180~325
>325
S/D≤0.18 S/D>0.1~0.25a S/D>0.25a
壁厚(S)
±8%S ±7%S
±10%S
钢管以内径和壁厚交货时，外径为按公称内径和公称壁厚的计算值。
5.2长度 5.2.1通常长度
钢管的通常长度为3000mm~12000mm。 5.2.2范围长度
根据需方要求，经供需双方协商，并在合同中注明，钢管可按范围长度交货。
5.2.32 定尺长度和倍尺长度 5.2.3.1 根据需方要求，经供需双方协商，并在合同中注明，钢管可按定尺或倍尺长度交货。 5.2.3.2钢管的定尺和倍尺总长度应在通常长度范围内。定尺长度允许偏差应符合如下规定：
长度不大于6000mm时，+30
a)
mm;
0
长度大于6000mm时，+50，
b) 5.2.3.3每个倍尺长度应按如下规定留出切口余量：
mm
a）D<159mm时,5mm~10mm; b）D>159mm时，10mm~15mm。
5.2.3.4根据需方要求，经供需双方协商，并在合同中注明，可供应其他长度允许偏差的钢管。
3 YB/T4934—2021
5.3弯曲度
5.3.1钢管的弯曲度应同时满足每米弯曲度与全长弯曲度规定。当合同没有规定精度等级时，弯曲度按A级执行。 5.3.2钢管每米弯曲度分为以下三个精度等级
a）A级，不大于2.0mm/m； b）B级，不大于1.5mm/m； c）C级，不大于1.0mm/m。
5.3.3 钢管全长弯曲度分为以下三个精度等级：
a）A级，不大于全长的0.12%； b）B级，不大于全长的0.10%； c) C级，不大于全长的0.05%。
5.3.4 根据需方要求，经供需双方协商，并在合同中注明，钢管的每米弯曲度和全长弯曲度可采用其他规定。 5.4端头外形
钢管两端端面应与钢管轴线垂直，切口毛刺应予清除。
5.5不圆度和壁厚不均 5.5.1钢管以外径和壁厚交货时，外径不圆度和壁厚不均应分别不超过外径公差和壁厚公差的80%。 5.5.2钢管以内径和壁厚交货时，内径不圆度和壁厚不均应分别不超过内径公差和壁厚公差的80%。 5.6重量 5.6.1 钢管按实际重量交货，亦可按理论重量交货。钢管的每米理论重量按GB/T17395的规定，钢的密度取7.85kg/dm。 5.6.2钢管按公称内径和公称壁厚交货时，计算理论重量时采用计算外径。 5.6.3根据需方要求，经供需双方协商，并在合同中注明，交货钢管的实际重量与理论重量的偏差应符合如下规定：
a) 单支钢管：士10%； b）每批最小为10t的钢管：士7.5%。
6技术要求
6.1钢的牌号和化学成分 6.1.1优质碳素结构钢和合金结构钢的牌号和化学成分（熔炼成分）应符合表2的规定，低合金高强度结构钢的牌号和化学成分（熔炼成分)应符合表3的规定。根据需方要求，经供需双方协商，可供应其他牌号和/或化学成分的钢管。 4
