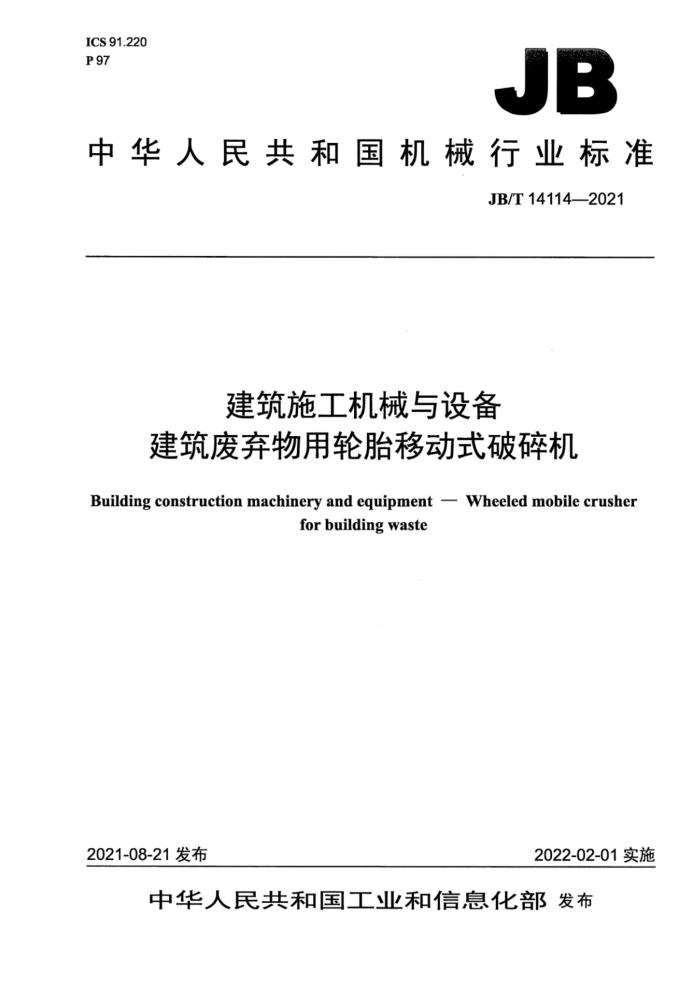

ICS 91.220 P 97
JB
中华人民共和国机械行业标准
JB/T14114—2021
建筑施工机械与设备
建筑废弃物用轮胎移动式破碎机
Building construction machinery and equipment Wheeled mobile crusher
forbuildingwaste
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部发布 JB/T14114—2021
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义 4技术要求. 5试验方法. 6检验规则 7标志、使用说明书、包装、运输和贮存附录A（资料性附录）试验记录表
I
/
表 1 故障分类表表2检验项目.. 表A.1 破碎机主要性能参数表A.2破碎机样机尺寸参数测定记录表表A.3 整机总质量测定记录表. 表A.4 操纵机构操纵力和行程测定记录表，表A.5 最大处理能力试验记录表表A.6 密封性能检测记录表.. 表 A.7 液压系统液压油温度试验记录表. 表A.8 液压油固体颗粒污染度记录表. 表A.9 噪声测定记录表表A.10 可靠性试验记录表
8 11 12 12 13 13 13 14 14 14 15 JB/T14114—2021
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：江苏徐工工程机械研究院有限公司、北京建筑机械化研究院有限公司、中国建设
教育协会、北京建研机械科技有限公司。
本标准主要起草人：王霞、宋天佳、刘双、王国宝、尹文静、李奇、刘承桓。 本标准为首次发布。
I JB/T141142021
建筑施工机械与设备建筑废弃物用轮胎移动式破碎机
1范围
本标准规定了建筑废弃物用轮胎移动式破碎机的术语和定义、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于半挂车式建筑废弃物用轮胎移动式破碎机（以下简称破碎机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T 3767 声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法 GB/T 3768 声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T4208-—2017 外壳防护等级（IP代码） GB/T 4606 道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸 GB/T 4607 道路车辆 半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸 GB/T 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 8499 土方机械 测定重心位置的方法 GB/T 8595 土方机械 司机的操纵装置 GB/T 9969 工业产品使用说明书总则 GB/T10595 带式输送机 GB/T13306标牌 GB/T14039—2002 液压传动油液固体颗粒污染等级代号 GB/T17299 土方机械最小入口尺寸 GB/T20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB20178土方机械机器安全标签通则 GB/T20418土方机械照明、信号和标志灯以及反射器 GB/T21154一2014土方机械整机及其工作装置和部件的质量测量方法 GB/T21155土方机械行车声响报警装置和前方喇叭试验方法和性能准则 GB/T21935土方机械操纵的舒适区域与可及范围 GB/T29009 建筑施工机械与设备移动式破碎机术语和商业规格 GB/T 30751 建筑施工机械与设备移动式破碎机安全要求 GB50276 破碎、粉磨设备安装工程施工及验收规范 JB/T1388 复摆颚式破碎机 JB/T2501 单缸液压圆锥破碎机 JB/T4040 重型板式给料机 JB/T 5943 工程机械焊接件通用技术条件
1 JB/T14114—2021
JB/T 5945 工程机械 装配通用技术条件 JB/T5946 工程机械涂装通用技术条件 JB/T6388 YRK圆振动筛 JB/T 6993 单转子反击式破碎机 JB/T7353 立式冲击破碎机 JB/T 7555 惯性振动给料机 JB/T 8711 悬挂式永磁除铁器 JB/T10883 定轴式多缸液压圆锥破碎机
3术语和定义
GB/T29009界定的以及下列术语和定义适用于本文件。
3.1
建筑废弃物 buildingwaste 在拆迁、建设、装修、修等建筑业的活动中产生的渣土、废旧混凝土、废旧砖石及其他废弃物的
统称，不含生活垃圾。 3.2
建筑废弃物用轮胎移动式破碎机wheeledmobilecrusherforbuildingwaste 将建筑废弃物的粒度减为更小尺寸的粒度，并具有轮胎式行走装置的破碎机。
3.3
处理能力processingcapacity 单位时间内通过整机处理完成的所有物料的质量之和，单位为吨每小时(t/h)。
3.4
粒度granularity 颗粒的大小。 以颗粒直径表示，单位为毫米（mm）。
3.5
装料高度feedheight 进料斗的最低进料位置到地面的距离，单位为毫米（mm）。
3.6
卸料高度dischargeheight 带式输送机的输送带排料口最低点到地面的距离，单位为毫米（mm）。
3.7
电磁除铁器 metalmagneticseparator 能除去物料中有磁性的金属的装置。
4技术要求
4.1一般要求 4.1.1外购件、外协件应符合相关标准的规定，并附有合格证明，进厂时应进行检验，确认合格后方可装配。 4.1.2在下列工作环境下破碎机应能正常工作：
a）环境温度：-15℃～40℃；
2
