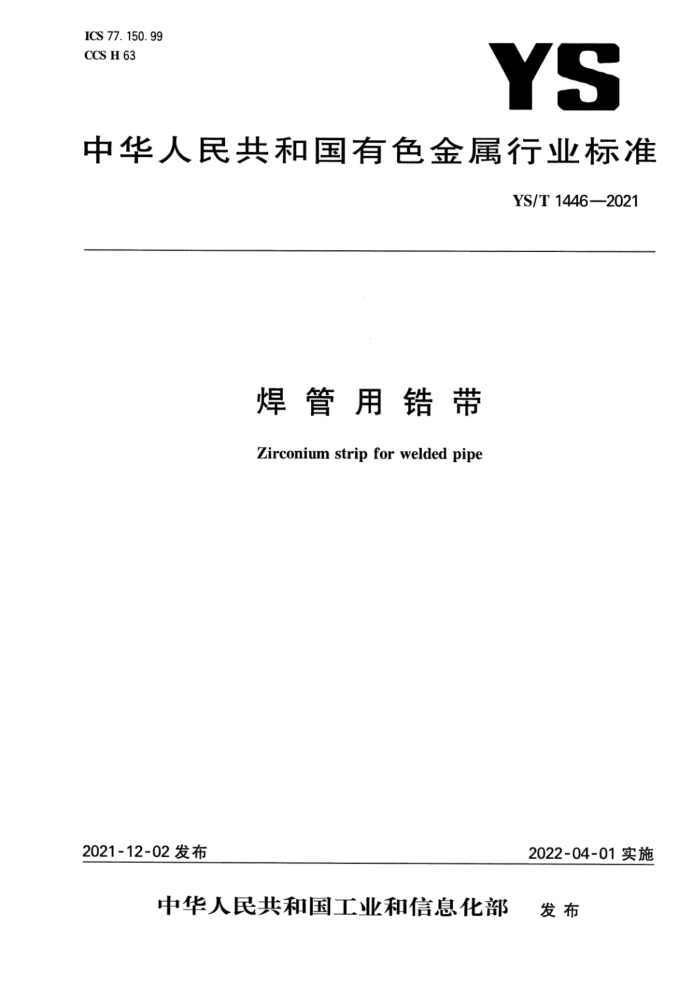

ICS 77. 150. 99 CCS H 63
YS
中华人民共和国有色金属行业标准
YS/T 1446—2021
焊管用锆带 Zirconium strip for welded pipe
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部 发布 YS/T1446—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。 本文件起草单位：国核宝钛锆业股份公司、宝钛集团有限公司、有研资源环境技术研究院（北京）有限
公司、南京普雷特钛业有限公司、有色金属技术经济研究院有限责任公司。
本文件主要起草人：徐滨、胡旭坤、王晨阳、高博、李献军、杨晶、马忠贤、罗远辉、雷勇、白智辉。 YS/T1446—2021
焊管用锆带
1范围
本文件规定了焊管用锆及锆合金带材的技术要求、试验方法、检验规则、标志、包装、运输、贮存、随行文件和订货单内容。
本文件适用于厚度为0.3mm2.0mm的焊管用锆及锆合金带材（以下简称带材）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.12010金属材料拉伸试验第1部分：室温试验方法 GB/T232金属材料弯曲试验方法 GB/T63942017金属平均晶粒度测定方法 GB/T13747（所有部分）锆及锆合金化学分析方法 GB/T26314锆及锆合金牌号和化学成分
3术语和定义
本文件没有需要界定的术语和定义。
4·分类和标记
4.1产品牌号、状态、规格
产品的牌号、供应状态及规格应符合表1的规定。
表1牌号、供应状态及规格
规 格 (厚度×宽度×长度) mmXmmXmm
供应状态
牌 号
Zr-1 Zr-3
退火态(M)
(0.30~2.00)×(40~300)×(≥10000)
4.2产品标记
产品标记按照产品名称、文件编号、牌号、供应状态、规格的顺序表示。标记示例如下：
1 YS/T1446—2021
示例：用Zr-1制造、退火态、厚度为0.5mm、宽度为150mm、长度为20000mm带材，标记为：带材YS/T1446-2021Zr-1M0,5X150X20000。
5技术要求
5.1 化学成分
产品的化学成分应符合GB/T26314的规定。 5.2外形尺寸及其允许偏差 5.2.1带材的厚度和宽度允许偏差应符合表2的规定。 5.2.2带材的侧边弯曲度应不大于1mm/m。
表2厚度和宽度允许偏差
单位为毫米
规定宽度范围的宽度允许偏差 40~150
厚度允许偏差，不大于
规定厚度 0.30~0.50 >0.50~0.70 >0.70~1.00 >1.00~1.50 >1.50~2.00
>150~300
±0. 04 ±0.05 ±0.06 ±0.07 ±0.08
±0. 10
±0.13
±0.20
±0.15
5.3拉伸性能
带材的横、纵向室温拉伸性能应符合表3的规定
表3横、纵向室温拉伸性能
断后伸长率As0mm
规定塑性延伸强度Rpo.2
抗拉强度Rm
牌 号 Zr-1 Zr-3
% ≥25 ≥20
MPa ≥280 ≥380
MPa 120~200 205~340
5.4弯曲性能
带材应进行弯曲试验，每个弯曲试样应进行正反两面单独的弯曲试验，弯曲试验后无裂纹。弯曲半径与带材名义厚度的关系应符合表4的规定。
表4弯曲半径与弯曲角度
弯曲半径 mm
弯曲角度 (°)
牌 号
(T)<0.80
(T)0.80~2.00
Zr-1 Zr-3
5T
105
3T
注：T为带材的名义厚度。
2 YS/T1446—2021
5.5晶粒度
带材平均晶粒度等级应不低于GB/T6394一2017中的5级。
5.6外观质量 5.6.1带材应以酸洗或抛光表面供货，不准许进行喷砂处理。 5.6.2带材表面应光洁、平滑、呈金属色，表面粗糙度R。值应不大于0.8um，带材表面不允许有氧化皮，但允许存在轻微的发暗和局部水迹。 5.6.3带材表面允许有局部不超出厚度允许偏差之半的划伤、压痕、凹坑等缺陷。 5.6.4带材表面不允许有裂纹、起皮、压折、金属与非金属夹杂等缺陷。 5.6.5带材表面允许顺轧制方向清除局部缺陷，但清理后带材的厚度不得小于最小允许厚度。 5.6.6带材两端应切成直角，边部应平齐、无裂口、不应有分层和明显毛刺。
6试验方法
6.1带材的化学成分分析按GB/T13747进行或由供需双方商定的方法进行。 6.2带材的外形尺寸应使用相应精度的量具进行测量，其中厚度测量应在距带材边部10mm～100mm 范围内进行。 6.3带材的室温拉伸试验按GB/T228.1一2010进行，按照P5试样取样检测。 6.4带材弯曲性能检验按GB/T232进行，弯曲半径及弯曲角度按表4的规定执行。 6.5带材的晶粒度等级检验按GB/T6394--2017进行。 6.6带材的外观质量用目视进行检查，表面粗糙度应使用相应精度量具进行测量。
7检验规则
7.1检查和验收 7.1.1 带材应由供方质量检验部门进行检验，保证带材质量符合本文件规定，并填写随行文件。 7.1.2需方应对收到的带材按本文件的规定进行检验，如检验结果与本文件规定不符合时，应在收到带材之日起三个月内向供方提出，由供需双方协商解决。 7.2组批
产品应成批提交验收。每批应由同一牌号、同一熔炼炉号、同一厚度、同一制造方法、同一状态和同一热处理炉(批）的产品组成。 7.3检验项目及取样
带材的检验项目及取样应符合表5的规定。
表5检验项目和取样规则取样规定
检验项目化学成分
试验方法的章条号
要求的章条号
5. 1 5. 2 5. 3
每批一份逐卷
6. 1 6. 2 6. 3
外形尺寸及其允许偏差
拉伸性能
每批取2卷，各取1个横向、纵向试样
3 YS/T1446—2021
表5检验项目和取样规则（续）
检验项目弯曲性能晶粒度外观质量
取样规定
试验方法的章条号
要求的章条号
6. 4 6. 5 6. 6
每批取2卷，各取1个横向、纵向试样每批取2卷，各取1个横向、纵向试样
5. 4 5. 5 5. 6
逐卷
&氢和氮含量在带材上取样；其他化学成分供方可以原铸锭的分析结果报出，需方复验在带材取样，
7.4检验结果的判定 7.4.1化学成分检验结果不合格时，允许对不合格元素进行一次重复检验。若重复检验仍不合格，判该批产品不合格。 7.4.2拉伸性能、弯曲性能和晶粒度检验中，任一检验结果不合格，则应从该批带材中（包括原受检产品)取双倍试样，对该不合格项目进行重复试验，重复试验结果仍有不合格，则判该批带材不合格。 7.4.3外形尺寸及其允许偏差和外观质量不合格时，判该卷产品不合格。
8标志、包装、运输、贮存和质量证明书
8.1标志
对于检验合格的带材，应逐卷采用贴标签、挂标牌或记号笔标识等方法标记如下内容： a） 牌号、规格； b) 供应状态； c) 批号； d) 生产厂标识； e) 净重。
8.2包装 8.2.1 带材需用防潮纸包好，放在干燥的箱内，各卷之间用填充材料塞紧，防止窜动。 8.2.2厚度小于0.8mm成卷供货带材应加芯轴，并用塑料布或塑料袋包裹牢固。 8.2.3 3箱内应衬放防潮纸，箱外注明“防潮”“轻放”等字样或标志。 8.3运输、贮存
产品运输、贮存时，应防止碰撞、受潮和活性化学物质的腐蚀。 8.4随行文件
每批产品应附有随行文件，其中除应包括供方信息、产品信息、本文件编号、出厂日期或包装日期外，还宜包括：
a）产品质量保证书：
·产品的主要性能及技术参数；：对产品质量所负的责任；：产品获得的质量认证及带供方技术监督部门检印的各项分析检验结果。
b）产品合格证：
：检验项目及其结果或检验结论；
4 YS/T1446—2021
·批量或批号； ·检验日期；：检验员签名或盖章。
c) 产品质量控制过程中的检验报告及成品检验报告。 d) 产品使用说明：正确搬运、使用、贮存方法等。 e) 其他。
订货单内容
9
订购本文件所列材料的订货单内应包括以下内容：
产品名称； b) 牌号； c) 供应状态； d) 规格； e) 重量或卷数； f) 本文件编号； g) 其他。
a)
