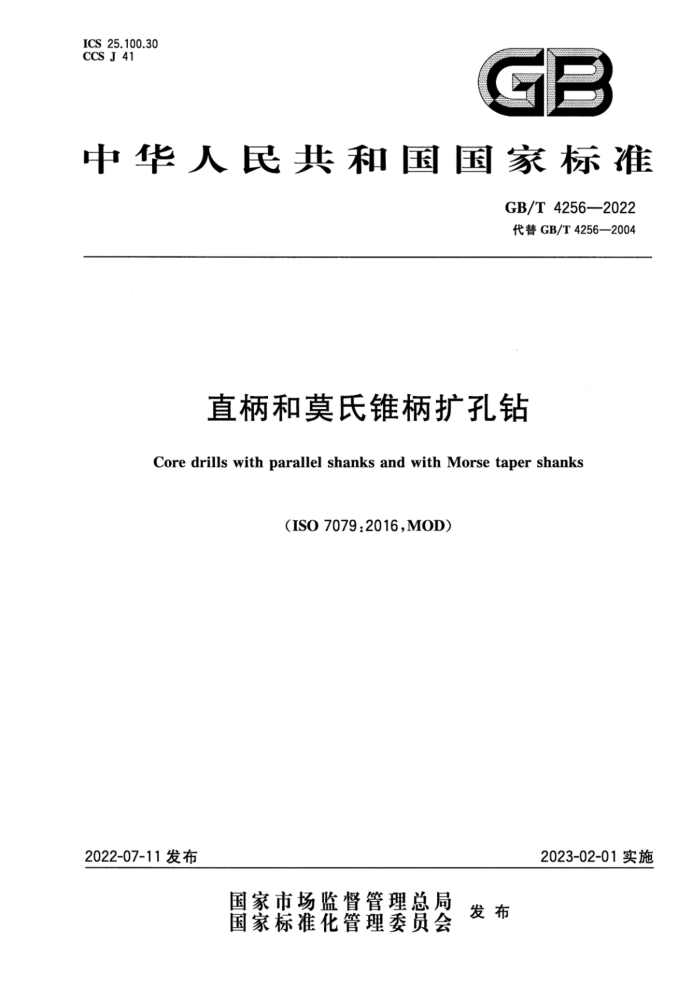

中华人民共和国国家标准
GB/T4256--2022 代替GB/T4256—2004
直柄和莫氏锥柄扩孔钻
Core drills with parallel shanks and with Morse taper shanks
(ISO7079:2016,MOD)
2023-02-01实施
2022-07-11发布 中华人民共和国
国家标准直柄和莫氏锥柄扩孔钻
GB/T4256—2022
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010）68533533 发行中心：（010)51780238
读者服务部：（010>68523946 中国标出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75字数22千字 2022年7月第一版 2022年7月第一次印刷
书号：1550661-70442定价20.00元
如有印装差错 由本社发行中心调换 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T4256--2004《直柄和莫氏锥柄扩孔钻》，与GB/T4256—2004相比，除结构调整和编辑性改动外，主要技术变化如下：
范围中增加了本文件适用于直柄扩孔钻和莫氏锥柄扩孔钻的制造（见第1章）；增加了术语和定义（见第3章）；更改了图1、图2（见图1、图2.2004年版的图1、图2）；
，增加了标记（见4.5）：
更改了第5章的标题和内容（见第5章，2004年版的第4章）：一增加了附录A（见附录A）。 本文件修改采用ISO7079：2016《直柄和莫氏锥柄扩孔钻》。 本文件与ISO7079：2016相比做了下述结构调整：
一
增加了第3章术语和定义； 4.1、4.2对应ISO7079:2016表1、表2、表3.表4中的段； 4.3对应ISO7079：2016的第3章，4.4对应ISO7079：2016的第4章；增加了4.5标记。
本文件与ISO7079：2016的技术差异及其原因如下：
用规范性引用的GB/T1443替换了ISO296，以适应我国的技术条件；修改了图1、图2，便于本文件的使用；表1、表3中的切削直径公差（h8)放人4.2，便于本文件的使用；表2，表4中长度公差放人4.1，便于本文件的使用；增加了标记，便于本文件的使用。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国刀具标准化技术委员会（SAC/TC91）归口。 本文件起草单位：扬州新江正工具有限公司、江阴塞特精密工具有限公司、国宏工具系统（无锡）股
份有限公司、成都邦普切削刀具股份有限公司，扬州江宇刃具有限公司。
本文件主要起草人：董向阳、倪东升、陆少峰、张继波、唐周元。 本文件及其所代替文件的历次发布情况为：
-1973年首次发布为GB1141-—1973； -1984年第一次修订，拆分为GB/T1141—1984《锥柄扩孔钻》和GB/T4256—1984《直柄扩孔钻》 -2004年第二次修订，合并为GB/T4256—2004；一本次为第三修订。 直柄和莫氏锥柄扩孔钻
1范围
本文件规定了直柄扩孔钻和莫氏锥柄扩孔钻的型式和尺寸及其公差等。 本文件对上述每种型式的扩孔钻都列出两个表：
优先采用的尺寸；以直径范围分段的尺寸。
本文件只推荐米制尺寸，对这种扩孔钻今后也只推荐米制尺寸。 除另有说明外，这种扩孔钻均制成右切削。 本文件适用于直柄扩孔钻和莫氏锥柄扩孔钻的制造。
规范性引用文件
25
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1443机床和工具柄用自夹圆锥（GB/T1443—2016，ISO296：1991.MOD）
3术语和定义
本文件没有需要界定的术语和定义。
型式和尺寸
4
4.1扩孔钻长度公差
在一个直径范围分段内。总长（Z）和切削刃长（1）允许变化的最小和最大极限值，等于相邻上下两个直径范围分段规定的长度。
示例：直径为15mm的直柄扩孔钻，切削刃长（）的公称值为114mm，可在108mm～120mm变化：总长（L）的公称值为169mm，可在160mm~178mm变化。 4.2扩孔钻直径公差
扩孔钻直径公差为h8，在靠近钻尖处测量。 4.3直柄扩孔钻的型式和尺寸
直柄扩孔钻的型式和尺寸按图1和表1、表2的规定。名称和符号与ISO13399的对应关系参见附录A。 1
-
标引序号说明：
可选空刀槽。
1
图 1
表11 优先采用的尺寸
单位为毫米 1
d 3.00 3.30 3.50 3.80 4.00 4.30 4.50 4.80 5.00 5.80 6.00 6.80 7.00 7.80 8.00 8.80 9.00 9.80 10.00 切削部分倒锥度由制造商决定。
d 10.75 11.00 11.75 12.00 12.75 13.00 13.75 14.00 14.75 15.00 15.75 16.00 16.75 17.00 17.75 18.00 18.70 19.00 19.70
I1
l1 33 36 39 43
L 61 65 70 75
94
142
101
151
47
80
108
160
52
86
114
169
57
93
120
178
69
109
125
184
75
117
130
191
81
125
198 205
135 140
87
133 表2 以直径范围分段的尺寸
单位为毫米
直径范围(d) 大于
相应长度
直径范围(d) 大于
相应长度
至 3.00 3.35 3.75 4.25 4.75 5.30 6.00 6.70 7.50 8.50 9.50
至 10.60 11.80 13.20 14.00 15.00 16.00 17.00 18.00 19.00 20.00
11 33 36 39 43 47 52 57 63 69 75 81
l1 87 94 101 108 114 120 125 130 135 140
L 61 65 70 75 80 86 93 101 109 117 125
Z 133 142 151 160 169 178 184 191 198 205
9.50 10.60 11.80 13.20 14.00 15.00 16.00 17.00 18.00 19.00
3.00 3.35 3.75 4.25 4.75 5.30 6.00 6.70 7.50 8.50 切削部分倒锥度由制造商决定。
4.4莫氏锥柄扩孔钻的型式和尺寸
莫氏锥柄扩孔钻的型式和尺寸按图2和表3，表4的规定。莫氏锥柄的尺寸和偏差按GB/T1443 的规定。名称和符号与ISO13399的对应关系参见附录A。
莫氏锥柄
1
1
I
标引序号说明：
一可选空刀槽。
1
图2 表3优先采用的尺寸
单位为毫米莫氏锥柄号
莫氏锥柄号
d 7.80 8.00 8.80 9.00 9.80 10.00 10.75 11.00 11.75 12.00 12.75 13.00 13.75 14.00 14.75 15.00 15.75 16.00 16.75 17.00 17.75 18.00 18.70 19.00 19.70 20.00 20.70 21.00 21.70 22.00 22.70 23.00 23.70 切削部分倒锥度由制造商决定。
11
l1
1
一
d 24.00 24.70 25.00 25.70 26.00 27.70 28.00 29.70 30.00 31.60 32.00 33.60 34.00 34.60 35.00 35.60 36.00 37.60 38.00 39.60 40.00 41.60 42.00 43.60 44.00 44.60 45.00 45.60 46.00 47.60 48.00 49.60 50.00
75
156 162
281
160
81
165
286
87
168
3
170
291
1
94
175
175 185 185
296 306 334
182
101
108
189
190
339
114
212
344
195
120
218
125 130 135
223
349
200
228
4
205
354
233
2
238
359
140
210
243 248 253 281
145 150 155 160
215
364
220
369
3 表4以直径范围分段的尺寸
单位为毫米
直径范围（d）大于
相应长度
直径范围（d）
相应长度
莫氏 大于
莫氏
至 8.50 9.50 10.60 11.80 13.20 14.00
11 75 81 87 94 101 108 114 120 125 130 135 140 145 150 155
至 23.60 25.00 26.50 28.00
11 155 160 165 170
1 276 281 286 291 296 301 306 334 339 344 349 354 359 364 369
1 156 162 168 175 182 189 212 218 223 228 233 238 243 248 253
7.50 8.50 9.50 10.60 11.80 13.20 14.00 15.00 15.00
23.02 23.60 25.00 26.50 28.00 30.00 175
1
3
180
30.00 31.50 31.75 33.50 35.50 37.50 195 37.50
31.50 31.75 33.50 35.50
185
16.00 17.00 18.00 19.00 20.00 21.20 22.40 23.02
16.00 17.00 18.00 19.00 20.00 21.20 22.40 切削部分倒锥度由制造商决定。
190
40.00 42.50 45.00 47.50 50.00
200 205 210 215 220
2
4
40.00 42.50 45.00 47.50
4.5 5标记
按本文件生产的扩孔钻标记如下： a）“直柄扩孔钻”或“莫氏锥柄扩孔钻”； b）扩孔钻直径（d）； c）本文件编号。 示例1：直径（d）为16mm的直柄扩孔钻标记为：直柄扩孔钻16GB/T4256—2022 示例2：直径（d）为20mm的莫氏锥柄扩孔钻标记为：莫氏锥柄扩孔钻 20GB/T4256-2022
5扩孔钻加工留量
5
不同直径的扩孔钻，加工留量的推荐值见表5。
