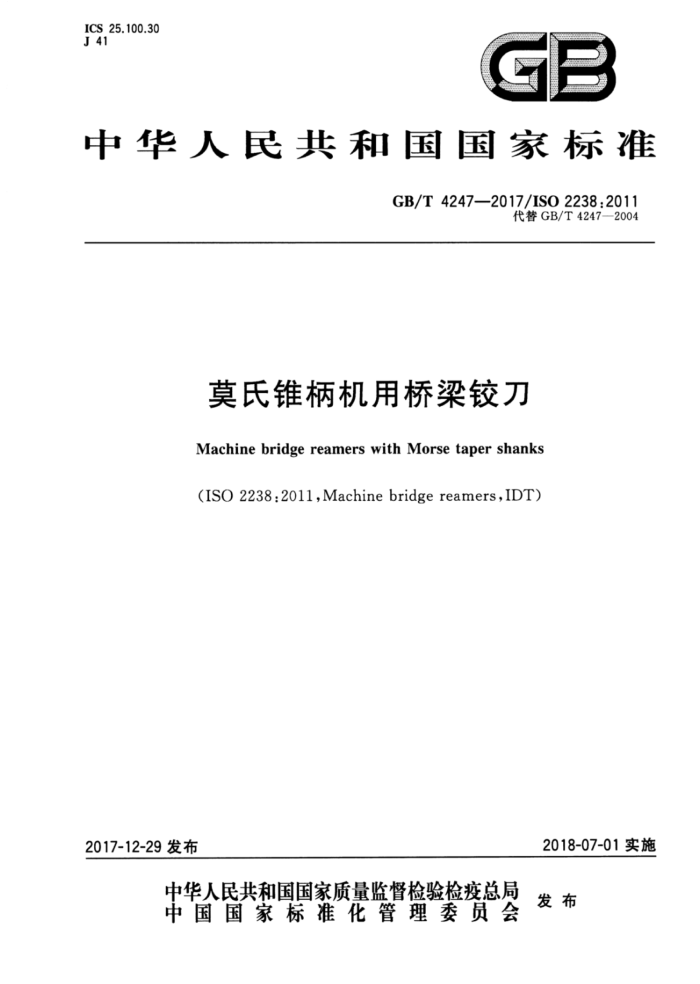

ICS 25.100.30 J 41
I
中华人民共和国国家标准
GB/T4247—2017/ISO2238:2011
代替GB/T4247—2004
莫氏锥柄机用桥梁铰刀
Machine bridge reamers with Morse taper shanks
(ISO 2238 :201l,Machine bridge reamers,IDT)
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T4247—2017/ISO2238:2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T4247一2004《莫氏锥柄机用桥梁铰刀》。与GB/T4247一2004相比，除编辑性修
改外主要技术变化如下：
修改了规范性引用文件：一文中符号铰刀直径d总长L刃部长度1分别由本标准符号d13L2代替：
删除了表1中以英寸为单位的尺寸。 本标准使用翻译法等同采用ISO2238：2011《机用桥梁铰刀》 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
一
GB/T1443一2016机床和工具柄用自夹圆锥（ISO296：1991，MOD）。 本标准做了下列编辑性修改：
改变了标准名称；纠正了ISO2238：2011表1注中1，和L2的编辑错误，将“[和L2的公差”改为“L2和L3的公差”，后面相应字母作了修改。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司。 本标准主要起草人：曾宇环，邓智光 0 本标准所代替标准的历次发布情况为：
GB/T4247-1984GB/T4247-2004。
I GB/T4247—2017/ISO2238:2011
莫氏锥柄机用桥梁铰刀
1范围
本标准规定了莫氏锥柄机用桥梁铰刀的型式和尺寸。本标准用毫米为单位给出了直径范围d1从 6mm至50.8mm的桥梁铰刀的下列尺寸：
总长L3 一总切削刃长度L2
锥形切削刃长度L1。 除另有说明外，这些铰刀均制成右切削。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO296机床和工具柄用自夹圆锥（Machinetools—Self-holdingtapersfortool shanks）
3型式和尺寸
3.1 一般规定
莫氏锥柄机用桥梁铰刀的型式和尺寸见图1和表1。
说明：
锥度1:10： 2—莫氏锥柄按ISO296
锥度为1=10，近似相当于张开角5°45"。
图1莫氏锥柄机用桥梁铰刀的尺寸 GB/T42472017/ISO2238.2011
单位为毫米
表1莫氏锥柄机用桥梁铰刀的尺寸
直径范围d..
奠氏锥柄号
k11
11
L2
Ls
大于 6.0 6.7 7.5 8.5 9.5 10.6 11.8 13.2 14.0 15.0 16.0 17.0 19.0 21.2 23.6 26.5 30.0 31.5 33.5 37.5 42.5 47.5 注：长度L2和L3的公差：
至 6.7 7.5 8.5 9.5 10.6 11.8 13.2 14.0 15.0 16.0 17.0 19.0 21.2 23.6 26.5 30.0 31.5 33.5 37.5 42.5 47.5 50.8
30 32 34 36 38 40 42 46 50 54 54 58 62 66 72 78 84 84 88 92 96 100
75 80 85 90 95 100 105 115 125 135 135 145 155 165 180 195 210 210 220 230 240 250
151 156 161 166 171 176 199 209 219 229 251 261 271 281 296 311 326 354 364 374 384 394
1
2
3
4
长度和变化的上下极限值是相邻的较大和较小的直径分段给出的数值（假如两个相邻直径分段之一的莫氏锥柄大于或小于给定的直径分段的锥柄，则总长还要随这两个莫氏锥柄的长度而变化）。
示例：直径d，=13mm的铰刀，长度lz的公称值为105mm，可在100mm和115mm之间变化：Ls的公称值 199mm，可在176mm和209mm之间变化。
“桥梁铰刀的直径d应在下列原则的基础上确定：
铆钉直径小于10mm：铰刀直径等于铆钉直径+0.4mm 铆钉直径大于或等于10mm：铰刀直径等于铆钉直径+1mm。
推荐尺寸见附录A。
2 GB/T4247—2017/ISO2238:2011
附录A （资料性附录）
莫氏锥柄机用桥梁铰刀的推荐直径
下列莫氏锥柄机用桥梁铰刀直径作为推荐的常备尺寸（单位为毫米）： 6.4—(7.4)—8.4—11—13—(15)—17—(19)—21—23)—25—(28)-31-(34)—37—(40)。 这些推荐直径对应于铆钉杆径6mm至36mmGB/T18194）。 括号中的尺寸尽量不采用。
