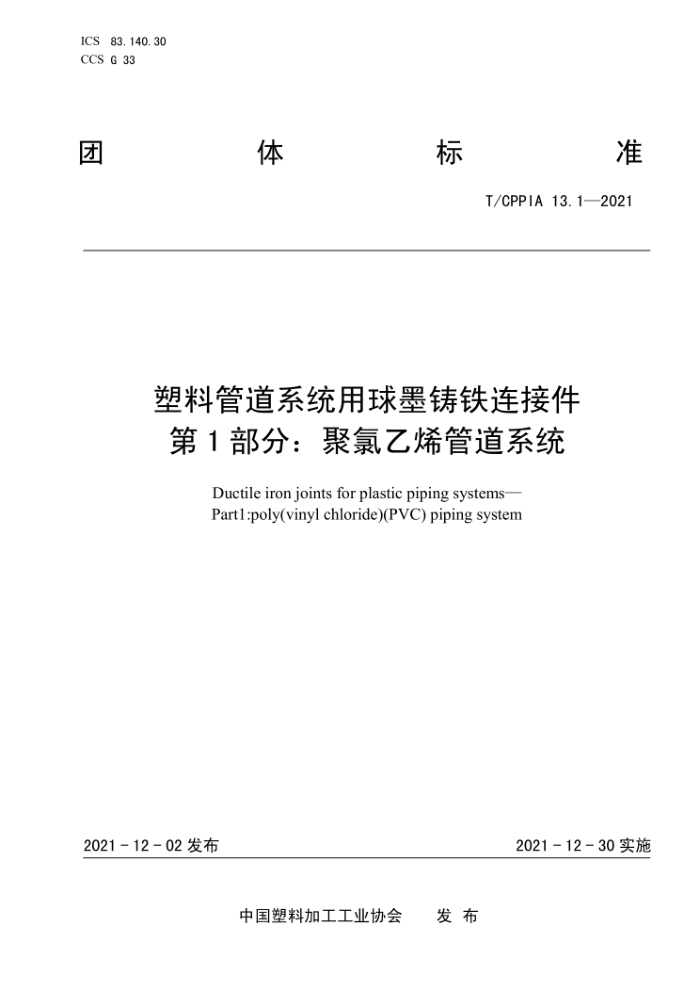

ICS83.140.30 CCS G 33
体
标
准
团
T/CPPIA13.1—2021
塑料管道系统用球墨铸铁连接件第1部分：聚氯乙烯管道系统
Ductile iron joints for plastic piping systems- Partl :poly(vinyl chloride)(PVC) piping system
2021-12-02 发布
2021-12-30实施
发布
中国塑料加工工业协会 T/CPPIA 13.1-2021
目 次
前言 1范围. 2规范性引用文件. 术语和定义
II
3
4材料. 5产品分类.. 6技术要求.， 7试验方法.. 8检验规则. 9标志、包装及运输. 参考文献
4
5
19 23 24 25 T/CPPIA 13.1—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件为T/CPPIAXXXX的第1部分。 本文件参考EN12842:2012《硬聚氯乙烯（PVC-U）或聚乙烯（PE）管道系统用球墨铸铁管件 试
验方法和要求》（英文版）编制。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国塑料加工工业协会团体标准化技术委员会塑料管道制品分技术委员会提出。 本文件由中国塑料加工工业协会归口。 本文件起草单位：河北建投宝塑管业有限公司、保定市供水有限公司、易县瑞鑫铸造有限公司。 本文件主要起草人：高长全、王迎涛、张建芳、孙志伟、牛鸿展、胡小兵。 本文件为首次发布。
II T/CPPIA13.1—2021
塑料管道系统用球墨铸铁连接件第1部分：聚氯乙烯管道系统
1范围
本文件规定了塑料管道系统用球墨铸铁连接件的术语和定义、材料、产品分类、技术要求、试验方法、检验规则、标志、包装及运输。
本文件适用于工作温度不超过45℃，工作压力不超过1.6MPa的给水、排水管道系统中用于与PVC-U、 PVC-UH或PVC-O管材（以下统称“塑料管道”）相连接的球墨铸铁连接件。
注：工作温度和工作压力受限于管道系统中塑料管道的温度和压力的允许值。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T5611—2017铸造术语 GB/T13295一2019水及燃气用球墨铸铁管、管件和附件 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6整体铸铁法兰 GB/T19278一2018热塑性塑料管材、管件与阀门通用术语及其定义 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T24596球墨铸铁管和管件聚氨酯涂层 GB/T34202球墨铸铁管、管件及附件环氧涂层（重防腐） IS013846塑料管道系统热塑性塑料压力管道端部承载和端部非承载组装部件和接头内水压
长期密封试验方法（Plasticspipingsystems一End-load-bearingandnon-end-load-bearing assemblies and jointsfor thermoplastics pressurepiping-Test methodfor long-term leaktightness under internal waterpressure)
3术语和定义
GB/T19278一2018、GB/T13295一2019界定的以及下列术语和定义适用于本文件。
3. 1
球墨铸铁ductileiron
铁液经过球化处理，凝固过程中碳主要以球状石墨析出的铸铁。 [来源：GB/T5611—2017，3.3.7]
3. 2
法兰转换器flangeadaptor
用于管线中管或管件的插口与另一部件（如管、管件、阀门等）之间的法兰的连接：一非约束性柔性接口允许角度偏转和轴向位移；约束性柔性接口允许角度偏转。
注：为了方便操作，有些法兰转换器的设计使其可以滑过管道。 3. 3 T/CPPIA13.1—2021
套筒连接器 coupling
用于管线中管、管件或阀门的两个插口之间的连接
- 一非约束性柔性接口允许角度偏转和轴向位移：约束性柔性接口允许角度偏转。
注：为了方便操作，有些套筒连接器的设计使其可以滑过管道。 3. 4
部件 accessory 在管线系统中定义为管、连接件或除此之外其他附件的任何产品。 「来源：GB/T13295一2019，3.5，有修改
3.5
法兰flange 沿圆周等距分布有螺栓孔且与管或管件轴线相垂直的环形体注：法兰为固定的（如整体铸造法兰、螺纹连接法兰或焊接法兰）或松套法兰。 [来源：GB/T13295—2019，3.11]
3. 6
插口spigot 管或管件的插入端。 [来源：GB/T13295—2019，3.7]
3.7
承口socket 管或管件的承接端，连接下一部件的插口。 ［来源：GB/T13295—2019，3.6]
3.8
密封圈（垫） gasket 接口密封部件。 [来源：GB/T13295—2019，3.10]
3. 9
接口joint 管和管或管件之间的连接，通常采用密封圈或密封垫密封。 [来源：GB/T13295—2019，3.9]
3. 10
柔性接口flexiblejoint 可提供角度偏转和/或沿轴向位移的接口，包括滑入式柔性接口和机式柔性接口。 [来源：GB/T13295—2019，3.13]
3.11
滑入式柔性接口 push-inflexiblejoint 在承口内装入密封圈，将插口通过密封圈插入承口即实现连接安装的柔性接口。 [来源：GB/T13295—2019，3.15]
3.12
2 T/CPPIA 13.1—2021
机械式柔性接口 mechanical flexible joint 以机械方式向密封圈施压而获得密封的柔性接口。 [来源：GB/T13295—2019，3.14]
3.13
约束性柔性接口restrainedflexiblejoint 可防止已组装接口分离的接口。有时也称作止脱接口。 【来源：GB/T13295一2019，3.16，有修改
3.14
法兰接口flangedjoint 连接两个法兰端的接口。 [来源：GB/T13295—2019，3.12]
3.15
公称直径 nominaldiameter DV 用于设计参考的指定字母和数字，表示管道系统中部件的尺寸。 注：由字母DV后接无量纲整数组成，与端部连接内径、外径的物理尺寸有间接关系，单位为毫米（mm）。 [来源：GB/T13295—2019，3.26]
3.16
公称外径 nominal outsidediameter d. 管材或管件插口部位外径的名义值。 [来源：GB/T19278—2018，2.3.8]
3.17
承口最小内径 minimum socketinside diameter d., nin 承口内径的最小值。
3. 18
公称压力 nominalpressure PV 用于设计参考的指定字母和数字，表示压力，修约为整数注1：由字母PV后接无量纲整数组成，具有相同公称直径DV和公称压力PV的部件具有相匹配的尺寸。 注2：塑料管道在20℃时，使用公称压力PN来代替允许工作压力PFA。 「来源：GB/T13295—2019，3.27，有修改
3. 19
充许工作压力 Jallowableoperatingpressure PFA 部件在使用中可长期安全承受的最大内部静水压力，不包括水锤冲击，注：塑料管道在20℃时，使用公称压力PN来代替允许工作压力PFA，在塑料管道术语和定义中，PFA通常用最大（允
许）工作压力MOP表示。 ［来源：GB/T13295一2019，3.17，有修改
3. 20
3 T/CPPIA13.1—2021
密封性试验压力 leak tightness test pressure 在铸件铸造成型后为验证其密封性而施加的压力。
3.21
最大允许工作压力 maximumal lowable operatingpressure PMA 部件在使用中可安全承受的最大内部静水压力，包括水锤冲击。 ［来源：GB/T13295—2019，3.18，有修改］
3.22
允许试验压力 Jallowabletestpressure PEA 新安装的部件在相对短时间内可承受的最大内部压力，用以检测管线的完整性和密封性。 注：该试验压力与给排水工程管道试验压力不同，但同管线的设计压力有关。 [来源：GB/T13295—2019，3.19，有修改］
3. 23
批batch 在制造过程中从中取一个试验用样品的一定数量铸件集合。 [来源：GB/T13295—2019，3.20]
3. 24
型式检验 typetest 设计验证试验，一般只做一次，设计变更后应重新试验。 ［来源：GB/T13295—2019，3.29]
3. 25
有效长度 effectivelength 有效长度等于总长度减去承口插入深度。对于法兰接口连接件，有效长度等于其总长度；对于柔性
接口连接件，有效长度等于总长度减去承口插入深度。长度值见本文件第6章中数据。 3. 26
断后伸长率 percentage permanent elongation 断后标距的残余伸长与原始标距之比的百分率。 ［来源：GB/T228.1—2010，3.4.2，有修改]
材料
4
4.1铸件材料
制造所有铸件的材料都应使用球墨铸铁。球墨铸铁的拉伸性能应符合GB/T228.1的规定，测试项目包括拉伸强度和断后伸长率；硬度应符合GB/T231.1的规定。材料性能要求见表1。
表1球墨铸铁的材料性能抗拉强度
断后伸长率
布氏硬度 HBW ≤250
铸件类型连接件
MPa ≥420
% ≥5
焊制部件的焊接热影响区的布氏硬度可大于上述规定。
