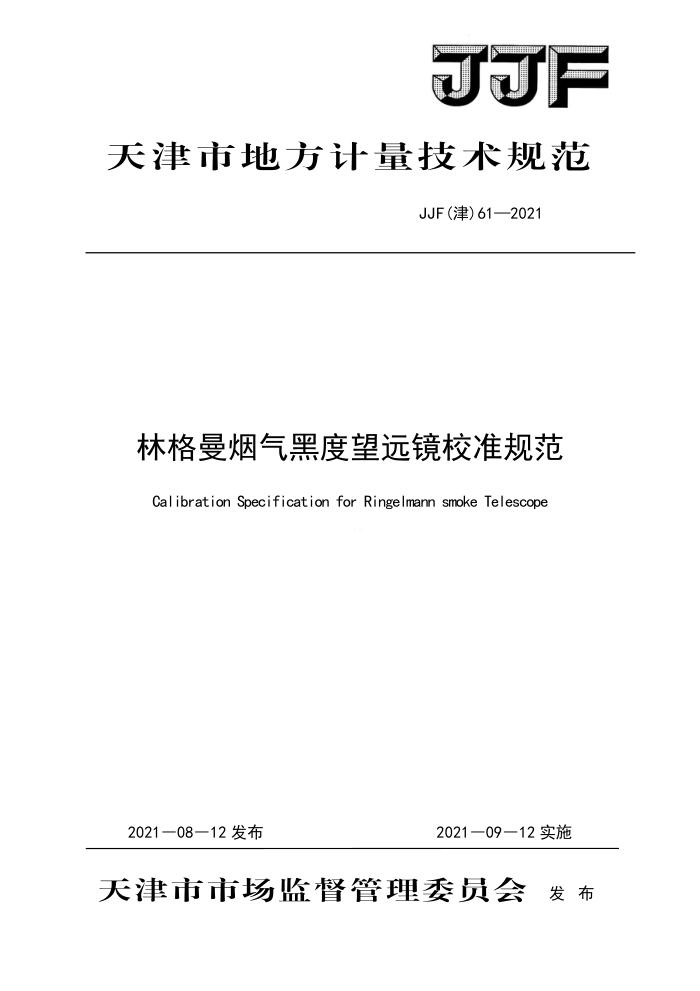

JF
天津市地方计量技术规范
JJF（津）61—2021
林格曼烟气黑度望远镜校准规范
Calibration Specification for Ringelmann smoke Telescope
2021—08—12发布
2021—09—12实施
天津市市场监督管理委员会 发布 JJF(津)61—2021
林格曼烟气黑度望远镜
校准规范
JJF (津) 61-2021
Calibration Specification for Ringelmann
smoke Telescope
归口单位：天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)61—2021
本规范主要起草人：
申海崔素梅谢宁
（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）（天津市计量监督检测科学研究院）
参加起草人：
高顺王克喜王伟
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院） (天津市计量监督检测科学研究院） JJF(津)61—2021
目 录
引言
范围· 2 引用文件 3 术语和计量单位· 4 概述·
计量特性· 6校准条件· 6.1环境条件 6.2标准用标准器及其他设备· 7校准项目和校准方法·· 7. 1 外观检查 7.2校准方法· 8校准结果的表达·
5
复校时间间隔· 附录A （林格曼烟气黑度图）附录B （校准记录格式）附录C （校准结果格式）附录D （不确定度评定）
9
6
（11) (14) (15) JJF（津）61—2021
引言
本规范以JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》为基础性规范进行制订。
本规范的制订，参考了HJ/T398一2007《固定污染源排放烟气黑度的测定林格曼烟气黑度图法》。
本规范为首次发布。
II JJF（津）61—2021
林格曼烟气黑度望远镜校准规范
1范围
本规范适用于测量范围在（0～5）级林格曼黑度的林格曼烟气黑度望远镜（以下简称烟尘望远镜）的校准。 2引用文件
HJ/T398一2007固定污染源排放烟气黑度的测定林格曼烟气黑度图法凡是注明引用日期的引用文件，仅注日期的版本适用于本规范。
3术语和计量单位 3.1林格曼烟气黑度图（Ringelmannsmokechart）
标准的林格曼烟气黑度图由14cm×21cm的不同黑度的图片组成，除全白与全黑分别代表林格曼黑度0级和5级外，其余4个级别分别是根据黑色条格占整块面积的百分数来确定的，黑色条格的面积占20%为1级，占40%为2级，占60%为3级，占80%为4 级。 3.2林格曼黑度级数（Ringelmannnumber）
评价烟羽黑度的一种数值，用肉眼观测的烟羽黑度与林格曼烟气黑度图对比得到。
4概述
烟尘望远镜按照原理可以分为目视烟尘望远镜（以下称为A类仪器）和光电式烟尘望远镜（以下称为B类仪器）。
A类仪器可分为双目望远系统和单目望远系统。原理（如图1）是：把通用的标准林格曼烟气浓度图缩制在一块玻璃上。将在望远镜目镜中看到烟羽黑度与林格曼烟气浓度图直接作对比，从而对烟气黑度进行监测，确定烟气的黑度等级。
林格曼图
1
烟
V
目镜
人眼
物镜图1A类仪器原理
B类仪器利用光学传感器来对目标测量，采用光电转换及微机新技术，用微电脑模拟林格曼图进行对比测量。对烟气黑度进行自动监测打印记录，所有数据通过微机快速处理，按显示结果或打印记录的数据即可确定被测烟气的林格曼黑度等级。
1 JJF（津）61—2021
5 计量特性
仪器的计量特性见表1。
表1计量特性
校准项目示值误差重复性零点漂移量程漂移注： 上指标不是用于合格性判别，仅供参考。
A类仪器土0.2级*
B类仪器 ±0.2级不大于2% ±0.2级 ±0.2级
级*：指3.1条中的林格曼黑度。
6 校准条件 6.1环境条件
环境温 度： (5～35) C 环境湿度： ≤85%RH 电源电压： AC (198~242) V、 （49～51）Hz 无影响 烟尘望远镜正常校准的外磁场、 周围无强烈振动、无高浓度粉尘及腐蚀性物
质，应避免其他冷、 热源影响。
测量标准及其他设备校准用标准器及其他设备见表2。 校准项目和校准方法 7.1外观检查
6.2
7
烟尘望远镜应结构完整，不应有锈蚀及损伤，各部件齐全连接可靠，按键灵活、定位正确，无影响仪器正常工作的缺陷： 显示部分显示清晰，无影响读数的缺陷；仪器名称、型号、制造年月、编号及制造厂名称应齐全、清晰；B类烟尘望远镜通电后能够正常工作。
表2 校准用标准器及其他设备
序号
备注也可使用准确度等级或者扩展不确定度不大于
名称
测量范围
技术要求
(0~10）mm
测微显微镜
1
MPE: ±4 μm
扩展不确定度应 技术要求的其他
光电式烟尘望远镜校准装置
（0～5）级 不大于0.02级 测量系统
2
(k=2)
2 JJF（津）61—2021
7.2校准方法 7.2.1示值误差 7.2.1.1A类仪器
用显微镜测量A类仪器的玻璃光学分划板，总长与总宽分别记为：L、H，总面积S总
=LX H。
从分划板中心点位置取1个白色格子，中心点与左上角、右上角、左下角和右下角
连线中心位置各取1个白色格子，共5白色格子，每一个测量其长L和宽H，计算其面积S:=L×H，5个白色面积分别为S1、
百，和S5，白色格子平均面积：
S
S白s=（Si+Sm2+S3+S档4+S8s）/5，则白色格子总面积： ：S=n×S白，n代表空白格子数量。
按公式（1）计算林格曼黑度等级K,：
K=二1x5
(1)
S总
玻璃光学分划板总面积 mm; 白色格子总面积， mm 林格曼黑度计算值， 级
式中：
K 5- 转换系数
对每个级测定都按以上方法测试，得到测量值K，按公式（2）分别计算仪器的示值误差△，，取其中最大的△，作为仪器的示值误差。
(2)
A, =K, -K
式中：K一一林格曼黑度标准值，级；
K,一一林格曼黑度计算值，级； A，一一示值误差，级。
7.2.1.2B类仪器
将光电烟尘望远镜的测量光路对准校准装置的光学系统，调整标准装置的分划板，使林格曼黑度等级为K.级，使用烟尘望远镜进行连续3次测量，取平均值K，按公式（3）计算示值误差，取其中最大的A，作为仪器的示值误差。
(3)
A, = K- K,
式中：K.一一林格曼黑度标准值，级；
一一林格曼黑度测量值平均值，级；
3
