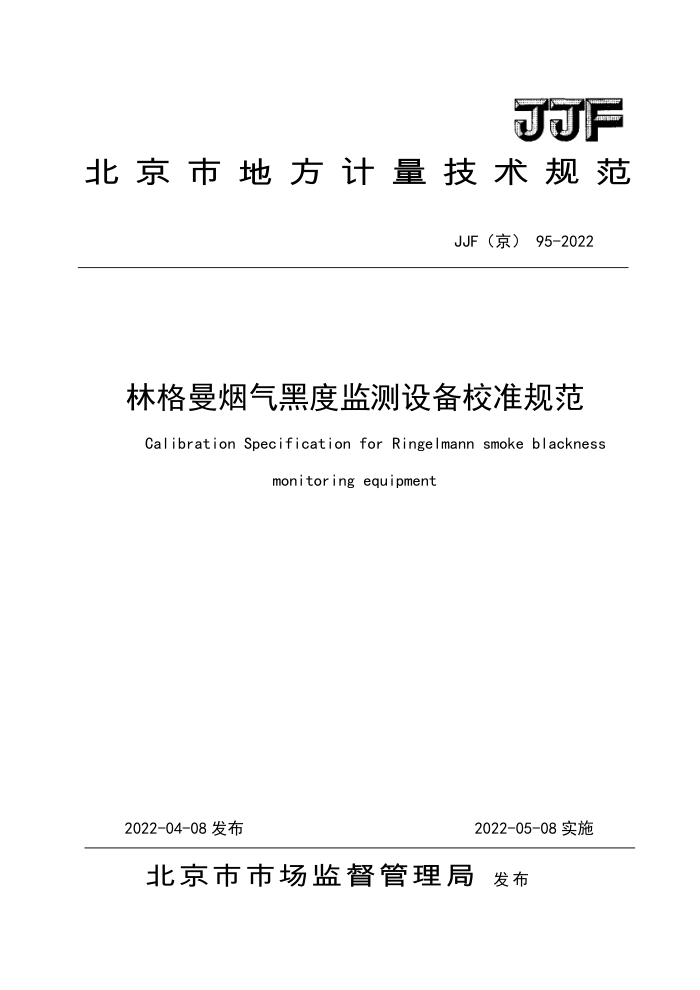

JJF
北京市地方计量技术规范
JJF（京） 95-2022
林格曼烟气黑度监测设备校准规范 Calibration Specification for Ringelmann smoke blackness
monitoring equipment
2022-04-08发布
2022-05-08实施
北京市市场监督管理局 发布 林格曼烟气黑度监测设备校准规范 Calibration Specification for Ringelmann smoke blackness monitoring equipment
JJF(京) 95-2022
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
参加起草单位：北京市计量检测科学研究院
北京朗观视觉科技有限公司
本规范委托北京市计量检测科学研究院负责解释 北京市计量检测科学研究院北京市计量检测科学研究院北京市计量检测科学研究院北京市计量检测科学研究院
本规范主要起草人：张卿贤
本规范参加起草人：张建亮
崔磊刘佳畅顔旬
北京朗观视觉科技有限公司
2 目录
1范围 2术语和计量单位 3概述. 4计量特性. 5校准条件， 5.1校准环境 5.2测量标准及其他设备 6校准项目和校准方法. 6.1校准项目 6.2校准方法 7校准结果表达. 8复校时间间隔附录A 林格曼烟气黑度图附录B 林格曼烟气黑度监测设备校准记录参考格式附录 C 林格曼烟气黑度监测设备校准结果参考格式附录 D 林格曼烟气黑度监测设备示值误差校准结果不确定度分析..·.17
.5
5
. 5 .6 6 .6
7
.8 9
.10 . 15 16
3 引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及
定义》、JJF1032-2005 5《光学辐射计量名词术语及定义》、JJF1059.1-2012 2《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范的制订，参考了HJ/T398一2007《固定污染源排放烟气黑度的测定林格曼烟气黑度图法》中的部分内容。
本规范为首次制定。
4 林格曼烟气黑度监测设备校准规范
1范围
本规范用于测量范围在（0～5）级林格曼黑度的林格曼烟气黑度监测设备计量性能的校准。
2术语和计量单位
2.1术语 2.1.1林格曼烟气黑度图（Ringelmannsmokechart）
林格曼烟气黑度图由14cm×21cm的不同黑度的图片组成，除全白与全黑分别代表林格曼黑度0级和5级外，其余4个级别分别是根据黑色条格占整块面积的百分数来确定的，黑色条格的面积占20%为1级，占40%为2级，占60%为3 级，占80%为4级。 2.1.2林格曼黑度级数（Ringelmannnumber）
评价烟气黑度的一种数值，观测的烟气黑度与林格曼烟气黑度图对比得到。 2.2计量单位Unit
采用的计量单位为：级
3概述
林格曼烟气黑度监测设备（以下简称监测设备）按照原理可以分为目视型、 光电型和视频抓拍型。
目视型设备一般采用双目望远系统或单目望远系统。原理是：把通用的标准
林格曼烟气黑度图缩制在一块玻璃上，从而对烟气黑度进行监测。将在望远镜目镜中看到烟气黑度与林格曼烟气黑度图直接作对比，即可确定烟气的黑度等级。 如图1。
5 林格爱图 目镜
小
口
〇人眼
烟
物镜
图1目视型设备原理
光电型设备利用光学传感器来对目标测量，采用光电转换及微机新技术，用
微电脑模拟林格曼图，对比测量，使烟气的监测精度得到提高。光电烟气测试仪可对烟气黑度进行自动监测打印记录，所有数据通过微机快速处理，正确可靠，按数码管显示结果或打印记录的数据即可确定被测烟气的林格曼黑度等级，
视频抓拍型设备利用高速摄像机对监测场景进行拍摄，利用图像分析技术对取得的画面进行解析计算，从而得到被测烟气的林格曼黑度等级。
在此规范中，我们把目视型设备归为A类（以下简称为A类仪器），把光电型设备和视频抓拍型设备归为B类（以下简称为B类仪器）。
4计量特性：
4.1示值误差： 4.1.1A类仪器：不超过土0.5级 4.1.2B类仪器：不超过±0.5级
4.2重复性： 4.2.1A类仪器：不作要求 4.2.2B类仪器：不超过0.25级
以上计量特性要求仅供参考，不作为判定依据。
5校准条件
5.1环境条件
环境温度：（15～30）℃
6 环境湿度：≤85%RH 环境照度：（300～85000）1x 无影响正常校准的外磁场、周围无强烈振动、无高浓度粉尘及腐蚀性物质，
应避免其他冷、热源影响。 5.2测量标准及其他设备
校准用设备应经计量技术机构检定或校准，具有有效的检定证书或校准证
书。
测量标准及其他设备见表1
表1测量标准及其他设备
序号 1 2 3
名称钢卷尺
测量范围 (0~5)m （0~5）级 D:0.0~4.0 D:0.0~2.0
技术要求
MPE:±(0.03+0.03L)mm
标准林格曼黑度板透射式密度片反射式密度卡
=0.2 (k=2) =0.2 (k=2) =0.2 (k=2)
A
6校准项目和校准方法
6.1校准项目
6.1.1示值误差 6.1.2重复性注：校准项目根据被校仪器类型及客户需要校准。
6.2校准方法
6.2.1校准前检查
林格曼烟气黑度监测设备应结构完整，不应有锈蚀及损伤，各部件齐全连
接可靠，按键灵活、定位正确，无影响仪器正常工作的缺陷；显示部分显示清晰，无影响读数的缺陷；仪器名称、型号、制造年月、编号、及制造厂名称应齐全。 6.2.2示值误差
7
