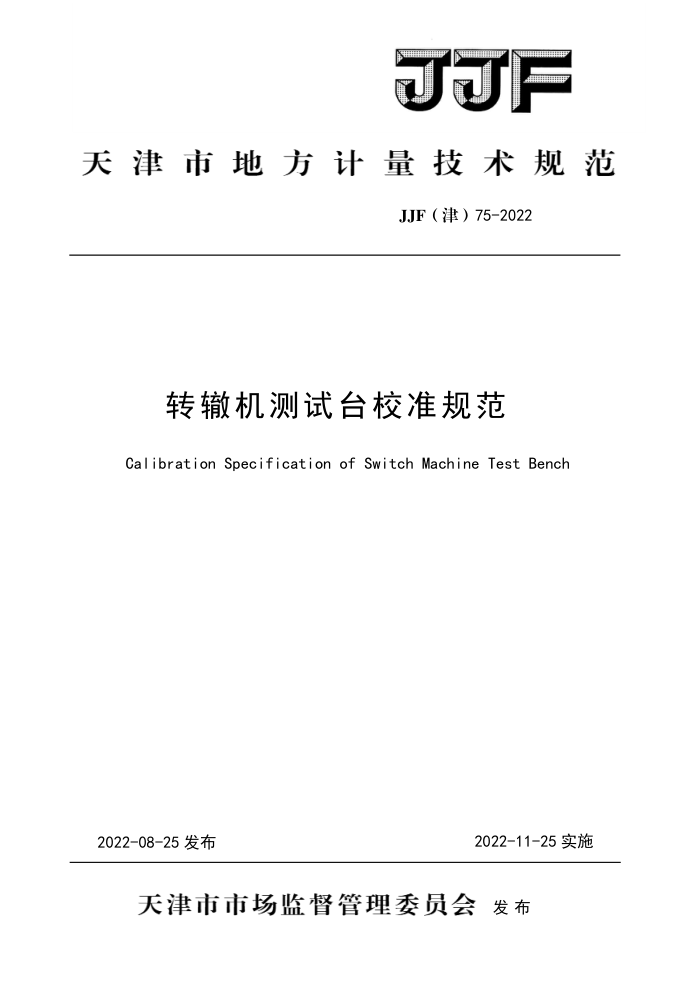

JF
天津市地方计量技术规范
JJF（津）75-2022
转辙机测试台校准规范
Calibration Specification of Switch Machine Test Bench
2022-11-25实施
2022-08-25发布
天津市市场监督管理委员会发布 JJF(津）75-2022
转辙机测试台校准规范 Calibration Specification of Switch Machine Test Bench
JJF（津） 75-2022
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
天津铁路信号有限责任公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津）75-2022
本规程主要起草人：
蔡姝 （天津市计量监督监测科学研究院）张鹏 （天津铁路信号有限责任公司）何彦荣
（天津铁路信号有限责任公司）
参加起草人：
董 娜 （天津市计量监督监测科学研究院）周 飞
（天津铁路信号有限责任公司）
薛丽丹杨 丽
（天津铁路信号有限责任公司）
（天津铁路信号有限责任公司） JJF(津)75-2022
目 录
引言
(H) (1)
范围· 引用文件
2
(1) (1) * (2) (3) (3) * (3) · (4) (5) ... (6) · (7) (10) ... (12)
3 概述
计量特性· 校准条件
4
5
6 校准项目和校准方法· 6. 1 校准项目 6.2 校准方法·
校准结果表达 8 复校时间间隔附录A 测量不确定度评定示例· 附录B校准原始记录格式附录C校准证书内页格式 JJF(津)75-2022
引言
本规范依据JJF107171-2010《国家计量技术规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次发布， JJF(津）75-2022
转辙机测试台校准规范
1范围
本规范适用于具备直流电压、直流电流、交流电压、交流电流、时间、力值测试功能的转辙机测试台的校准，包括负载力提供方式为重锤式的转辙机测试台和液压式的转辙机测试台。
本规范中，直流电压的测量上限为200V，交流电压的测量上限为500V，交直流电流的测量上限为10A，时间的测量上限为15s，力值的测量上限为10kN。 2引用文件
本规范引用了下列文件： GB/T25338.1铁路道岔转辙机第1部分：通用技术条件 GB/T25338.2铁路道岔转辙机第2部分：试验方法 JJG237秒表检定规程 JJG455工作测力仪检定规程 JJF1587数字多用表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
转辙机测试台是将工作电压加在转辙机上，并给予相应的负载后，测量转辙机动作时间、动作电流及摩擦转换力的测试设备。
转辙机测试台是由控制柜和负载台组成的，控制柜输出直流或者交流电压，负载台输出恒定的负载力，同时控制柜中测量转辙机工作电流、动作时间和摩擦转换力。
转辙机测试台示意图见图1。
1 JJF(津)75-2022
三相四线
N Q
L1 L2 L3 8
8
三相电压表
整流器
直流电压表
三相电流表
负载
通断开关
直流电流表
动作时间
O
通断开关 542542542
力传感器
传输线路电阻
动作时间
C
机械传动
动作杆
摩擦连接器
交/直流电机
转辙机
图1转辙机测试台示意图
4计量特性
示值误差直流电压、直流电流、交流电压、交流电流、时间、力值的示值误差均用公式（1）
表示，相对示值误差均用公式（2）表示：
△=Px-Pn (1)
式中：
4 一示值误差； Px- 一被校表的示值 P一一对应输人量的参考值（标准值）。
2 JJF(津）75-2022
=×100%
(2)
N=
Pv
式中：一一相对示值误差 5 校准条件 5.1环境条件
环境温度：20℃士2℃；相对湿度： ≤75% 交流供电电源：（220±22）V， 频率：（50+1 周围无影响仪器正常工作的机械振动、电磁场或其他干扶
5.2测量标准及其他设备
校准时需要的标准器及其他配套设备为： a）多功能校准源（满足相应功能的单一源，如直流电压源、直流电流源等标准器
组成的校准设备);
b）标准时间间隔发生器 c）标准测力计； d）反力框架及千斤顶；
5.3 校准装置对应功能的最大允许误差绝对值（或扩展不确定度）应不大于被校仪器的相应功能最 大允许误差绝对值的1/3。
反力框架应满足标准测力计与被校测力计的几何尺寸要求 6 校准项目和校准方 6. 1 校准项目
5. 4
校准项目见表1
表1校准项目一览表
序号 1 2 3 4
校准方法条款
校准项目外观及通电检查直流电压示值误差直流电流示值误差交流电压示值误差
6. 2.1 6.2.3 6.2. 4 6.2.5
3
