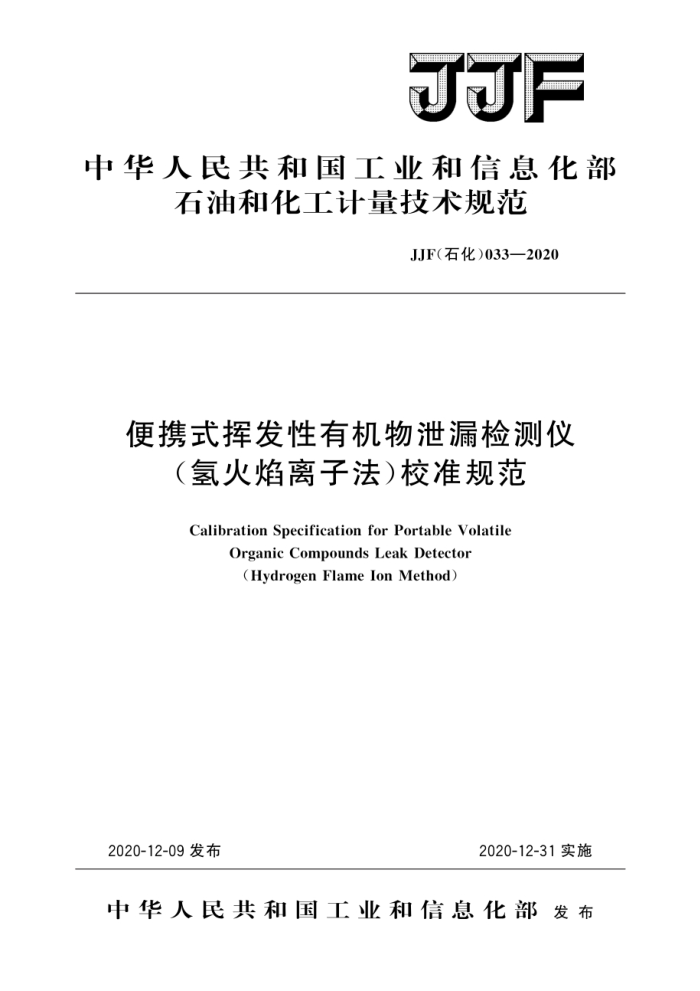

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）033—2020
便携式挥发性有机物泄漏检测仪
（氢火焰离子法）校准规范
Calibration Specification for PortableVolatile
OrganicCompoundsLeakDetector (HydrogenFlameIonMethod)
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（石化）033—2020
便携式挥发性有机物泄漏检测仪
（氢火焰离子法）校准规范 CalibrationSpecificationforPortableVolatile
JJF（石化）033一2020
OrganicCompoundsLeakDetector (HydrogenFlameIonMethod)
归口单位：中国石油和化学工业联合会
主要起草单位：中国石油化工股份有限公司青岛安全工程研究院
参加起草单位：上海汉洁环境工程有限公司
杭州谱育科技发展有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）033—2020
本规范主要起草人：
胡绪尧（中国石油化工股份有限公司青岛安全工程研究院）张贺（中国石油化工股份有限公司青岛安全工程研究院）孙健（中国石油化工股份有限公司青岛安全工程研究院）丁德武（中国石油化工股份有限公司青岛安全工程研究院）姜素霞（中国石油化工股份有限公司青岛安全工程研究院）姜鸣（中国石油化工股份有限公司青岛安全工程研究院）
参加起草人：
张家辉（上海汉洁环境工程有限公司）李天麟（杭州谱育科技发展有限公司） JJF(石化）033—2020
录
目
引言 1 范围·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (5) (6)
2 引用文件 3 概述.. 4 计量特性. 5校准条件. 5.1环境条件。 5.2测量标准及其他设备 6校准项目和校准方法 6. 1 校准项目 6. 2 校准方法.· 7 校准结果 7. 1 校准记录· 7. 2 校准证书· 7.3不确定度 8 复校时间间隔附录A 便携式挥发性有机物泄漏检测仪（氢火焰离子法）校准记录格式附录B 便携式挥发性有机物泄漏检测仪（氢火焰离子法）
校准证书内页格式
(8) (9)
..
附录C示值误差的测量结果不确定度评定示例 JJF（石化）033—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB31570一2015《石油炼制工业污染物排放标准》、HJ733一2014 《泄漏和开液面排放的挥发性有机物检测技术导则》制定
本规范为首次发布。
II JJF（石化）033—2020
便携式挥发性有机物泄漏检测仪
（氢火焰离子法）校准规范
1范围
本规范适用于量程小于或等于50000umol/mol的便携式挥发性有机物（VOCs）泄漏检测仪（氢火焰离子法）（以下简称“仪器”）的校准，其他相似原理和用途的仪器校准可参照本规范。 2引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
便携式挥发性有机物（VOCs）泄漏检测仪（氢火焰离子法）（以下简称“仪器”）以氢气和空气燃烧生成的火焰为能源，当挥发性有机化合物进人检测器时，在高温下发生化学电离，产生的离子在高压电场的定向作用下形成离子流。离子流经放大后成为与进人火焰的有机化合物数量成正比的电信号，从而实现对挥发性有机物的定量。典型氢火焰离子检测器示意图见图1。
1 2
"
图1典型氢火焰离子检测器示意图
1一信息处理及显示单元；2一排气口；3一点火线圈；4一空气样品：5一燃料（氢气）
4计量特性
具体计量特性见表1。
1 JJF（石化）033—2020
表1 仪器计量特性一览表
序号 1 2 3
项目示值误差重复性响应时间/s
技术要求
最大允许误差：土10%
≤2% ≤10 ±3 ±10%
零点漂移/（μmol/mol)
漂移
4
量程漂移
注：以上指标不适用于合格性判别，仅作参考。
5校准条件 5.1环境条件 5.1.1温度条件
环境温度：（040）℃。 5.1.2湿度条件
相对湿度：不大于85%。 5.1.3其他条件
通风良好，无影响仪器正常工作的电磁场等干扰因素。 5.2 测量标准及其他设备
测量标准及其他设备见表2。
表 2 校准项目和测量标准
序号 1 2
校准项目示值误差重复性
测量标准名称及技术要求
气体标准物质：采用200μmol/mol、500μmol/mol、 2000μmol/mol和满量程60%左右的空气中甲烷标准气体，当仪器仅用于测定某一特定的挥发性有机化合物时，可用与被测物相同的气体标准物质进行校准。校准用气体的扩展不确定度不大于2%（k=2）。当采用气体稀释装置时，稀释后的标准气体应满足上述不确定度要求。 零点气体：VOCs含量小于3umol/mol（以甲烷计）的洁净空气。 气体流量控制器：由两个并联气体流量计组成，校准时气路连接如图2所示。 气体流量计：量程为（0～2000）mL/min，准确度等级不低于4级秒表：分辨力不大于0.1s
零点漂移
漂移
3
量程漂移
响应时间
2
