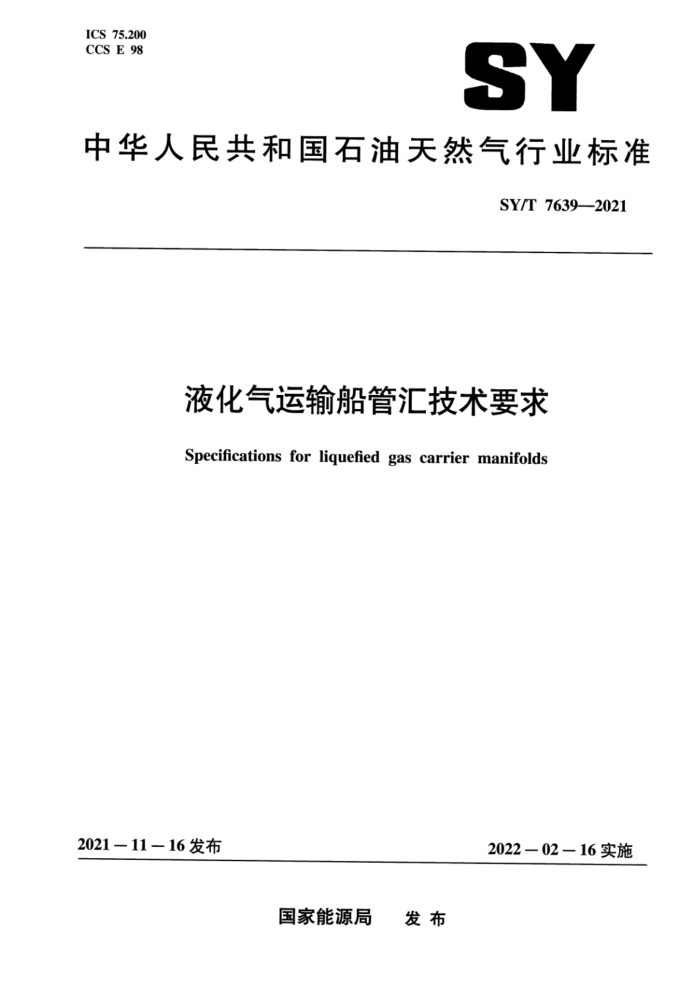

ICS 75.200 CCS E 98
SY
中华人民共和国石油天然气行业标准
SY/T 7639—2021
液化气运输船管汇技术要求
Specifications for liquefied gas carrier manifolds
2021-11一16发布
2022－02一16实施
国家能源局 发布 SY/T 7369—2021
前言
本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会液化天然气专业标准化技术委员会提出并归口。 本文件起草单位：中石化石油工程设计有限公司、中海油能源发展股份有限公司销售服务分公
司、中海石油气电集团有限责任公司、中国寰球工程有限公司。
本文件主要起草人：孙志峰、王云庆、毕晓星、明红芳、张帆、刘真、张千昌、于利国、沈德建、刘花蕾、李鹤飞、樊静、张庆征。
III SY/T 7369—2021
液化气运输船管汇技术要求
1范围
本文件规定了液化石油气（LPG）及液化天然气（LNG）运输船类型、管汇布置、货物溢出防护、管汇设计、管汇附件、燃料管汇等技术要求。
本文件适用于液化石油气（LPG）及液化天然气（LNG）运输船。浮式LNG储存及再气化装置（FSRU）、浮式天然气液化及储存装置（FLNG）参照使用。
本文件不适用于已建船舶。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T3836.26—2019爆炸性环境第26部分：静电危害指南 GB/T8423.3石油天然气工业术语第3部分：油气地面工程 ASMEB16.5管法兰和法兰管件（Pipeflanges and flanged fittings) ASMEB31.3工艺管道（Processpiping）
3术语和定义
GB/T8423.3界定的以及下列术语和定义适用于本文件。
3.1
间隔管distancepiece 位于管汇阀门向外方向又紧邻变径接头（或可拆短管）内侧的一段带有法兰的短管。 管汇法兰 manifoldflange 位于间隔管末端向外方向的法兰。
3.2
3.3
接管法兰 presentation flange 用于与输油臂或软管相连，位于变径接头或可拆短管向外方向的法兰。
3.4
快速连接/解脱装置quickconnect/disconnect couplers（QCDC）在装卸臂的组合式旋转接头的法兰与船上装卸口法兰对接后，对连接法兰实施快速压紧和松开的
装置。
【来源：GB/T8423.3—2018，5.2.10]
1 SY/T 7369—2021
3.5
变径接头或可拆短管 reducer or spool piece 一端连接间隔管向航外方向的法兰，另一端用于连接输油臂或软管的接头或短管。
4运输船类型 4.1 LPG运输船类型
根据运载能力，LPG运输船分为7种类型，见表1。
表1LPG运输船类型
单位为立方米
舱容 ≤ 6000
LPG运输船类型
A1 A2 A3 A4 A5 A6 A7
> 6000 ~≤ 15000 >15000 ~≤25000 > 25000 ～≤ 50000 > 50000 ~～≤ 70000 > 70000 ~≤ 85000
> 85000
LNG运输船类型根据运载能力，LNG运输船分为7种类型，见表2。
1.2
表2 LNG运输船类型
单位为立方米
舱容 ≤ 6000
LNG运输船类型
B1 B2 B3 B4 B5 B6 B7
> 6000 ~≤ 15000 >15000 ~≤ 25000 > 25000 ~≤ 50000 >50000 ～≤70000 >70000 ~≤200000
>200000
管汇位置 5.1LPG运输船管汇 5.1.1 管汇典型示意图
5
LPG运输船管汇典型示意图见图1。
2 SY/T 7369—2021
口
标引序号说明：
管汇阀门：间隔管；管汇法兰：变径接头或可拆短管；接管法兰；软管托架；围板；
2
4 广 6 厂 8 低温覆板：
9- 管汇支撑：
集液盘。
10
图1LPG运输船管汇典型示意图
5.1.2管汇中心位置
管汇定位线（纵向中心）应位于或尽可能靠近船长中部，距船长中部之前或之后应不超过 4000mm，见图2。
在LPG运输船上，如设置有压力储罐且不能满足上述要求的，宜尽可能将偏差降至最小。
船总长
标引序号说明：
一定位线。
图2LPG运输船管汇定位线示意图
3 SY/T7369—2021
5.1.3接管法兰到炫边距离 5.1.3.1船内接管法兰到边的距离应为3150mm～4000mm，见图3。接管法兰宜优先布置在同一条纵向线上。 5.1.3.2对于A1和A2类型的LPG运输船，船内接管法兰与边的距离可适当缩短，但应不小于 2000mm。 5.1.3.3在接管法兰中心上部垂直中心线45°向上3000mm的管汇区域，不应有任何障碍物阻碍自动装卸臂作业，见图3。 5.1.4管汇高度 5.1.4.1接管法兰高度应不小于900mm。应按船上可能使用的最大尺寸接管法兰测量此高度。管汇中心线与工作平台的距离应不大于1400mm，见图3。
注：管汇接管法兰高度是指管汇接管法兰底部与工作平台顶部的距离。
单位为毫米
Is
l6
14
1s
12
管汇法兰高于
3000 3150～4000 最小500 最小200 600～1000 最小900 最大1400 吃水线的高度
图3LPG运输船管汇距离
5.1.4.2管汇法兰中心线高于吃水线的距离见表3。 5.1.5管汇尺寸及水平间距
LPG运输船管汇尺寸及水平间距见表4。 在开敞区域，为便于安装需固定在管汇法兰上的辅助连接装置，应在管汇法兰周围留有足够的
空间。 4
