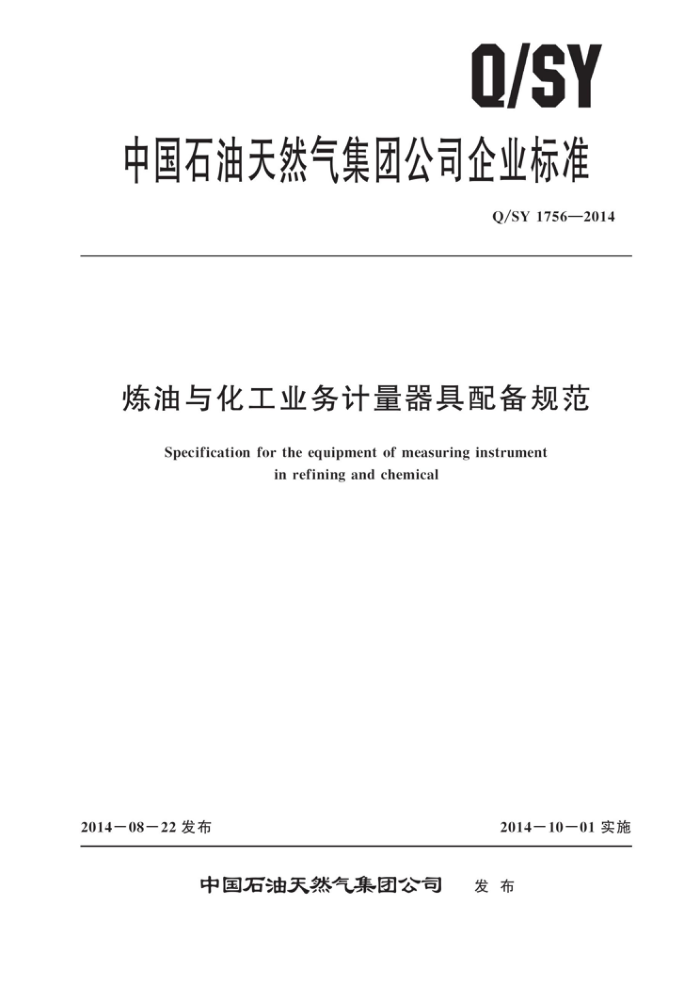

Q/SY
中国石油天然气集团公司企业标准
Q/SY1756—2014
炼油与化工业务计量器具配备规范
Specification for the equipment of measuring instrument
in refining and chemical
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1756—2014
目 次
前言引言
II
...
I
范围 2 规范性引用文件 3 计量器具的配备要求
1
计量器具的配备
2
4
I Q/SY 1756—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准负责起草单位：兰州石化分公司。 本标准参加起草单位：锦州石化分公司、乌鲁木齐石化分公司。 本标准主要起草人：柴奇勇、张效铭、吕刚、林炯、吴德贵、张都辉、张彦、刘仁、王保健、高
经、王斌、程杰。
= Q/SY 1756—2014
引言
本标准依据《中国石油天然气股份有限公司油气交接计量管理规定》 》（石油质［2009］432号）的要求，参照有关现行标准并结合炼油与化工行业的特点制定
本标准所涉及的计量器具指炼油化工企业生产经营过程中石油及液体石油产品、 化工原材料及固体产品、能源动力等现场输转交接计量器具及主要配套计量器具。对指示类、工具类及用于其他方面的计量器具不作为本标准涉及的内容。
I Q/SY1756—2014
炼油与化工业务计量器具配备规范
1范围
本标准给出了炼油与化工企业生产经营过程中石油及液体石油产品、化工原材料及固体产品、能源动力等现场输转交接计量器具及主要配套计量器具的配备及选型指南。
本标准适用于中国石油天然气集团公司炼油与化工企业
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9109.1J 原油动态计量一般原则 GB/T18604用气体超声流量计测量天然气流量 GB/T20901 石油石化行业能源计量器具配备和管理要求 GB/T21446用标准孔板流量计测量天然气流量 JJG539 数字指示秤检定规程 SY/T 5671 石油及液体石油产品流量计交接计量规程 SY/T6658 用旋进旋涡流量计测量天然气流量 SY/T 6659 用科里奥利质量流量计测量天然气流量 SY/T 6660 用旋转容积式气体流量计测量天然气流量 SY/T 6682 用科里奥利质量流量计测量液态烃流量 Q/SY1212 能源计量器具配备规范 Q/SY196 用于天然气贸易计量的流量计选型指南
3计量器具的配备要求
3.1计量器具配备应考虑的因素 3.1.1物态、流态、温度、压力、密度、黏度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、 声速、导热系数、比热容、等指数等物理化学特性。 3.1.2准确度等级、测量范围、灵敏性、稳定性、重复性、最小分辨能力、信号输出类型、压损、 耐压等级等技术性能。 3.1.3场地、布置方向、介质流动方向、检测件上下游直管段长度、管道口径、同轴度、维修空间、 支撑与固定、供电、接地、辅助设备等生产工艺条件。 3.1.4环境温度、湿度、电磁干扰、振动、防爆、防护等现场及安全环境因素 3.1.5购置费、安装费、运行费、检定或校准费、维修费、备品备件费及维护频次、使用寿命等经济性因素。 3.1.6 可采用检定或校准或比对等方法进行溯源或量值传递的因素
1 Q/SY1756—2014
3.2管理要求 3.2.1 计量器具及主要附属设备应满足相关标准及规范的准确度等级要求，被测介质物理化学特性、 工艺特性应满足计量器具准确度所要求的适合测量范围。 3.2.2石油及液体石油产品、液体化工产品流量计量仪表应安装旁路，并根据计量需求宜配备在线检定或校准接口。 3.2.3大口径流量测量可根据实际采用多台流量仪表并联方式，根据输送介质的数量及相关约定，配备必要的附属标准计量器具。 3.2.4蒸汽、氢气、天然气、风、氮、二氧化碳、炼厂干气、燃料气等气态介质计量，测量体积量的流量仪表应配备温度、压力仪表进行补偿。 3.2.5测量液体体积量的流量计量仪表应配备温度、压力补偿仪表。 3.2.6管输交接计量宜采用“一线一表制”，由供方安装一套计量器具。 3.2.7 计量器具配备应满足企业信息化发展的要求。
4计量器具的配备
4.1[ 固体产品计量
4.1.1定量包装产品计量 4.1.1.1炼油与化工企业定量包装产品主要包括石蜡、工业硫磺、沥青、尿素、合成橡胶、合成树脂、合成纤维、催化裂化催化剂、聚异丁烯、三聚氰胺、精对苯二甲酸（PTA）、硫酸氨等。 4.1.1.2定量包装产品包装线应配备单独的电子秤用于定期人工抽检使用。 4.1.2散装固体产品计量
散装固体产品的计量应配备电子秤、机械秤、电子汽车衡、铁路轨道衡。 4.1.3 固体产品计量器具配备要求
固体产品计量器具配备技术要求见表1。
表1[ 固体产品计量器具配备技术要求
准确度等级分厂间计量
计量器具名称
贸易计量 ?
装置间计量
? ? ? @ 2 级
电子秤机械秤电子汽车衡静态轨道衡动态轨道衡
? @ 1级
? 2 级
4.2石油及液体石油产品、液体化工产品计量 4.2.1石油及液体石油产品、液体化工产品种类
原油、汽油、煤油、柴油、润滑油、石脑油、溶剂油、渣油、液相乙烯、液相丙烯、混合碳四、
