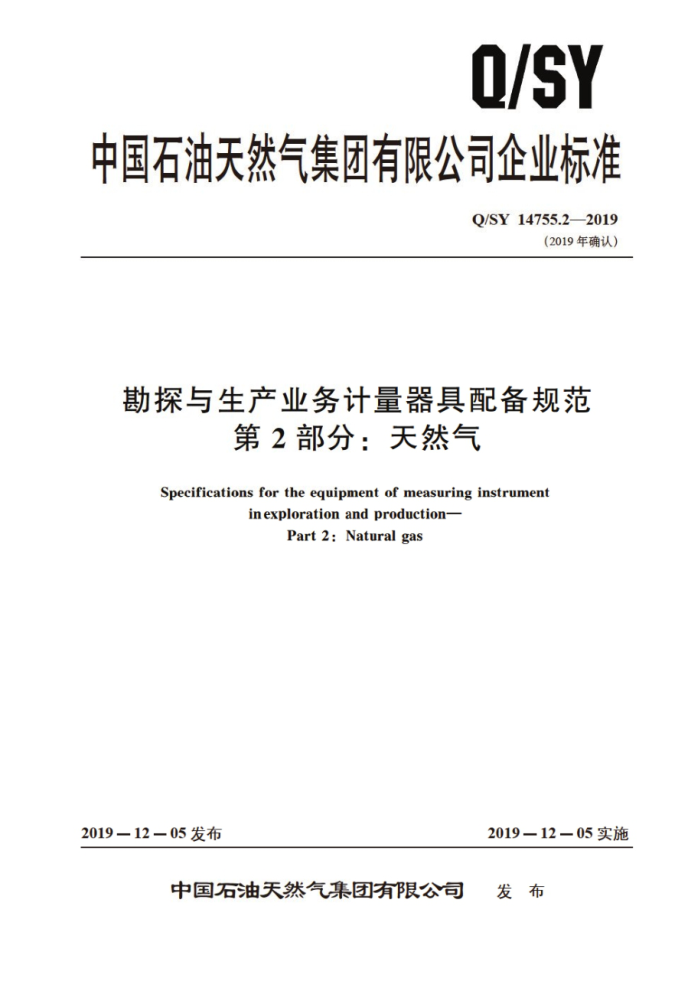

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY14755.2—2019
（2019年确认）
勘探与生产业务计量器具配备规范
第2部分：天然气
Specifications for the equipment of measuring instrument
inexploration and production-
Part 2: Natural gas
2019—12—05发布
2019—12—05实施
发布
中国石油天然气集团有限公司 Q/SY14755.22019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1755.2—2014修改为Q/SY14755.2—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY14755.2—2019
目 次
前言
范围 2 规范性引用文件
1
计量器具配备原则配备及要求 4.1一般要求*** 4.2具体要求附录A（规范性附录） 天然气计量器具配备一览表参考文献
3
-.
0
57 Q/SY14755.2—2019
前 言
Q/SY14755《勘探与生产业务计量器具配备规范》分为两个部分：
第1部分：原油：第2部分：天然气
本部分为Q/SY14755的第2部分。 本部分按照GB/T1.1一2019标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本部分起草单位：西南油气田分公司，上庆油田有限责任公司，长庆油田分公司，塔里木油田分
公司。
本部分主要起草人：刘勇明、何敏、李万俊、陈荟宇、李山风、薛国民、畅孝科、魏洪战、高进、孙小虎、刘波、杨炬、张建刚
1 Q/SY14755.22019
勘探与生产业务计量器具配备规范
第2部分：天然气
1范围
Q/SY14755的本部分规定了陆上油气用天然气开采、净化，输送及轻烃处理等地面生产过程中的计量器具配备原则和要求
本部分适用于中国石油天然气集团有限公司勘探与生产业务中的天然气、油田伴生气、原油脱出气及非常规天然气（页岩气、致空砂若气）生产经营的新建、改扩建工程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。 其量新版本 （危括所有的修改单）适用于本文件。
GB3836.1~GB3836. 20 煤维性气体环境用电气设备 GB16808 可燃气体警控制器 GB/T18603 天然气计量系统技术要求 GB 50493 石油化工可燃气体和有毒气体检测报警设计规范 SY/T0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求 SY/T 5398 原油天然气和稳定轻烃交接计量站计量器具配备规范 SY6503 石油天然气工程可燃气体检测报警系统安全技术规范 Q/SY196 用于天然气贸易计量的流量计选型指南
3计量器具配备原则
3.1 应满足天然气开采。处理、 拍送及销售等环节的生产管理要 3.2应满足健康、安全环保管理的要求 3.3应满足能源分类、分项， 分级 计量的要求。 3.4应满足油气田地面工程数字化建设的要求 3.5天然气站场测量点、控制点的设置及计量器具选型，应遵循安全可靠、经济合理、技术先进的原则。 3.6在同一生产站场，计量器具选型宜统一。
4配备及要求
4.1一般要求
4.1.1根据工艺装置的规模、流程特点、操作要求和自动控制水平等因素选择适宜的计量器具类型。 4.1.2本部分提出了计量器具数量及准确度等级量低要求。当质量，安全控制有特殊要求时，可适当提高计量器具准确度等级要求。 4.1.3根据操作要求和自动控制水平选择就地、远程及便携式等不同测量方式的计量器具。 Q/SY 14755.2—2019
4.1.4当天然气介质中H.S含量大于20mg/m时，应选用耐硫计量器具。天然气中HzS体积含量大于5%的天然气，应按照SY/T0599选用抗硫材质的计量器具。 4.1.5用于爆炸和火灾危险场所电气仪表，应符合GB3836.1～GB3836.20的有关要求。 4.1.6当环境温度超过计量器具正常使用范围时，应对计量器具整体或关键部件进行绝热或伴热或采取其他防护措施。 4.1.7天然气站场应按照GB50493，GB16808，SY6503等相关标准要求配置HSE监测报警仪表。 4.1.8用于贸易计量的天然气测量仪表，其技术要求应符合GB/T18603和Q/SY196的规定，内部交接计量参照执行。稳定经轻交接计量应符合SY/T5398的规定。 4.2具体要求 4.2.1采气站
采气站包括井口装置，调压，保温，分离、让量和输送，池沐排小采气，缓蚀剂加注，千法脱硫，气田水转输和自耗气处理等功能单元柔气站的计量器具配备应符合表A.1的规定。 4.2.2集输气站
集输气站分为A类集输气站租B类集输气站 a）A类集输气站包括进站收球，分高计量、 调压，出站，安全监测等功能单元，其计量器具配
备应符合表A.2规肥： B类集输气站包括进站，闪蒸分离、 专术处理 天然气计量。出站等功能单元，其计量器具
6#
配备应符合表A.3现定。
4.2.3增压站
压缩机进、出口的计量器具配备应符合表A.4的规定。 4.2.4 气田水回注站
气田水回注站由气田水存储池区。药剂加注区、 次处理区、二次处理区和气田水回注区5个功能单元组成。气田水回注站计量器具配备应符合表A.5的规定。 4.2.5天然气脱水站 4.2.5.1三甘醇脱水装置
三甘醇脱水装置包括天然气系统、燃料气系统、仪表风系统、 甘醇循环系统，化验分析5个功能单元。三甘醇脱水装置计量器具配备应符合表A.6的规定。 4.2.5.2分子筛脱水装置
分子筛脱水装置计量器具应符合表A.7的规定
4.2.6天然气净化厂
天然气净化厂包括过滤分离、脱硫、脱水、硫磺回收、尾气处理、硫磺成型、火炬及放空系统、 污水处理，循环冷却水系统，蒸汽及凝结水系统，燃料气系统，空气氨气系统，消防等功能单元，计量器具配备应符合表A.8的规定。化验分析室计量器具配备应符合表A.9的规定。 4.2.7天然气输送站
输气站场功能单元包括进站截断阀组、气质分析。分离过滤系统，计量。调压、清管球发送（接 Q/SY14755.2—2019
收）、出站截断阀组等，输气站计量器具配备应符合表A.10的规定。 4.2.8稳定轻烃处理站 4.2.8.1A类轻烃处理站
A类轻烃处理站包括脱水单元，精馅单元，增压单元，储存单元和公用单元5个功能单元，计量
器具配备应符合表A.11的规定。 4.2.8.2B类轻烃处理站
B类轻烃处理站包括清管、集气，配气、增压、脱油脱水、闪蒸分离、放空分液、燃料气、供水、污水处理及回注、甲醇污水预处理、甲醇回收。凝析油稳定。空氮 供热系统。储运16个功能单元，计量器具配备应符合表A.12的规定 4.2.8.3 C类轻烃处理站 天然气浅冷站
C类轻烃处理站（天然气浅冷站）包括来气，压缩系统，冷冻系统、脱水。排污、循环水，轻烃储运，仪表风系统，火炬系统9个功能单元，计量器具配备应付古表A.13的规定。 4.2.8.4 D类轻烃处理站 （天然气深冷站）
天然气深冷站包括阀组单元、 原料气干爆单元、 原料气增压 单元。制冷及凝液分离单元，产品储存外输单元、甲醇加注单元 火临中元 个功能单元， 计量器具配备应符合表A.14的规定。 Q/SY14755.2—2019
附录A （规范性附录】
天然气计量器具配备一览表
天然气计量器具配备见表A.1至表A.14
表A.1采气站计量器具配备一览表
测量方式就便远
准确度等级
功能单元
测量点
序号
仅表费型
地聘传 就地 便携 远传 备注
油管气流 2 油套环空气所
# 1.6级 0.05级 0.25级 #V 1.6级 0.05级 0.25级
压力测量促表力测量仪表
1
技术套管与油层套 正力测量仪表管之间的气流表层套管与技 #术
有技术套管时配备有表层套管时配备有节流时配备
1.6级
3
宝力测量仪量
1.6 部
4
管之间的气流
压力测量设表
1.6级
0.25级 0.5级
5 6
井口节流前
温度测量促表压力测量仪表温度测量皮
分口 1.6级分度0.1℃ 1.6
井口单元 7
1
井口节流后
0.5级
8
9 菜口 泡排注剂装置出 11 棒筒 泡排投棒装置药 13 滤减压器进水套加热炉加 压力测量友表 2 前气流水套 3 进水套加热炉加热 压力测量仪表加热 4 后气流炉单 5
压力测量仪表
1.0级 泡排气井
10 泡排药剂罐液位
液位测量仪表
分度
配备
压力测量设惠
级
含硫气井配备有井安系统时配备
12 缓蚀剂加注装
1.6级
压力测量设
节
井安系统氧气恒过
压力测量仪表
1.6级
0.25级 0.5级 0.25级 0.5级 有水套加热 0.5级 炉时配备
1.6级分晚口 1.6级分度0.1℃ 分度0.1℃ 分度1cm
1
温度测量设表
ur
温度测量仪表温度测量仪表液位测量仪表 V 压力测量仪表流量测量仪表 V
m
N
A
水套加热炉水
元
6 7 8
0.25级 1.5级
A 1.6级 A 1.5级
水套加热炉燃料气
