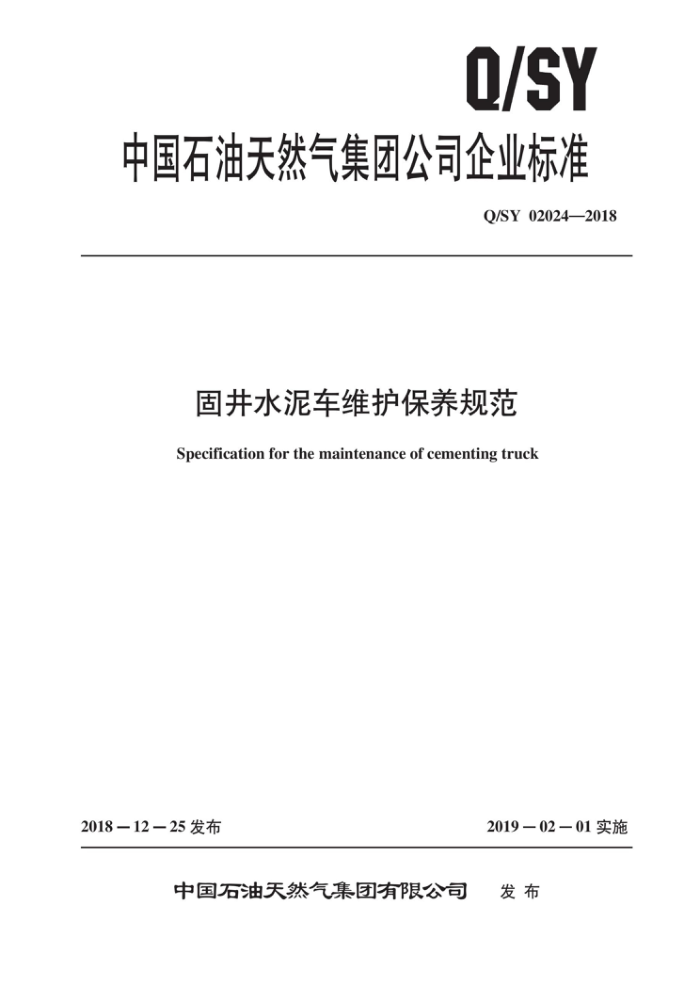

Q/SY
中国石油天然气集团公司企业标准
Q/SY 02024—2018
固井水泥车维护保养规范 Specification for the maintenance of cementing truck
20181225发布
2019－02－01实施
发布
中国石油天然气集团有限公司 Q/SY 02024—2018
目 次
前言·
Ⅱ
范围规范性引用文件
2
3 维护保养基本要求 4底盘车维护保养台面设备维护保养
5
6　健康、安全和环保要求附录A (资料性附录) 固井水泥车台面设备维护保养作业单 Q/SY 02024—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国石油天然气集团有限公司工程技术分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准负责起草单位：中国石油集团渤海钻探工程有限公司、中国石油天然气集团有限公司工程
技术分公司。
本标准参加起草单位：大庆钻探工程公司、西部钻探工程有限公司、长城钻探工程有限公司、川庆钻探工程有限公司。
本标准主要起草人：吴广福、种建春、雷先革、翟尚江、宋元洪、徐遵宏、王学来、涂志威、 沈凡儿、马伟东、王希军、邹涛、杨晖、李春健、吴小露、吕卫军、李韬、段珏宏、李卫民、杨江、 张静林、张永英。
II Q/SY 02024—2018
固井水泥车维护保养规范
1范围
本标准规定了固井水泥车维护保养的基本要求、底盘车维护保养、台面设备维护保养及健康、安
全和环保要求等内容。
本标准适用于车载式、拖挂式固井水泥车。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7258一2017机动车运行安全技术条件 GB17691一2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法
（中国Ⅲ、IV、V阶段）
GB/T 18344—2016 5汽车维护、检测、诊断技术规范
3维护保养基本要求
3.1维护保养人员应熟悉设备结构和原理，并根据固井水泥车实际情况、企业设备管理制度及制造商提供的技术文件对车辆进行合理维护保养。 3.2维护保养时，应注意现场的清洁，避免将污物带入设备。 3.3不同牌号的润滑油、冷却液不应混用。 3.4更换润滑油时，应同时更换润滑油滤清器。 3.5以山区、沙漠、炎热、高寒等特殊运行环境为主的固井水泥车应适当缩短维护保养周期。当设备运行环境发生较大变化时，应及时更换润滑油和冷却液。 3.6长期闲置或封存的固井水泥车应做好清洁、润滑和防锈防腐工作。 3.7月维护保养应在日常维护保养完成的基础上进行，年维护保养应在月维护保养完成的基础上进行。 3.8每次完成维护保养作业后，维护保养和验收人员应填写维护保养作业单（参见附录A）。
4底盘车维护保养
底盘车的维护保养应按照底盘车使用维护说明书执行，底盘车维护保养后各部件和总成应符合 GB/T18344—2016及GB7258—2017的要求。
5台面设备维护保养 5.1日常维护保养 5.1.1检查设备各部位的润滑油、冷却液。
1 Q/SY 02024—2018
5.1.2 2检查各部件机体及管路密封。 5.1.3 3检查设备运行状况。 5.1.4清洁台面设备 5.1.5 检查或校验密度计工作情况。 5.2月维护保养（50h或30日） 5.2.1 检查保养空气滤清器滤芯。 5.2.2 检查发动机风扇皮带的松紧及磨损。 5.2.3 3检查各传动部位及紧固螺栓连接。 5.2.4检查润滑传动轴。 5.2.5 检查电器线路的连接。 5.2.6 5保养混合器、灰量控制阀、高压旋塞阀、其他控制阀门及附件等。 5.2.7 检查保养柱塞泵、离心泵。 5.2.8 检查验证超压保护装置灵敏可靠性。 5.2.9 检查校验自动控制系统工作状况。 5.3 年维护保养（500h或12个月） 5.3.1 发动机 5.3.1.1 更换发动机机油及滤芯。 5.3.1.2 更换燃油滤芯。 5.3.1.3 更换水滤清器及滤芯。 5.3.1.4 检验或更换冷却液。 5.3.1.5 检查调整风扇皮带。 5.3.1.6 检查机体及各管路的密封。 5.3.1.7 检查紧固各部位螺栓。 5.3.2 变速箱 5.3.2.1 检验或更换变速箱油及滤芯。 5.3.2.2 检查换挡机构工作状况。 5.3.2.3 紧固TCM模块和各传感器线束插头。 5.3.3 柱塞泵 5.3.3.1 检验或更换柱塞泵润滑油及滤芯。 5.3.3.2 检查柱塞泵动力端各螺栓紧固情况。 5.3.3.3 检查保养柱塞泵液力端。 5.3.3.4 检查泵体固定螺栓的紧固情况。 5.3.3.5 检查保养机械式限压保险阀。 5.3.3.6 检查柱塞泵十字头和导向套配合间隙。 5.3.4 液压系统 5.3.4.1 检验或更换液压系统液压油及滤芯。 2 Q/SY 02024—2018
5.3.4.2检查校验液压件的工作性能。 5.3.4.3 检查液压件及管路的密封性。 5.3.4.4检查动力输出装置工作状况。 5.3.4.5 5检查针型阀等控制阀工作性能。 5.3.5 混浆系统 5.3.5.1 检查保养各离心泵及驱动连接 5.3.5.2 检查各管路的磨损、连接及固定情况。 5.3.6 电气系统 5.3.6.1 检查操作台各仪表、控制元件及照明工作状况。 5.3.6.2 校准密度、压力、排量等参数。
11
6 健康、 安全和环保要求
6.1 在进行维护保养作业时，应穿戴好劳保用品。 6.2 维护保养作业应在设备停机的情况下进行，并上锁挂签。 6.3 3在进行设备维护保养作业时，非工作人员应撤离现场。 6.4维护保养人员应注意设备使用过程中产生的高压和高热的释放点，提前预知危险性并采取有效的预防措施。 6.5拆卸任何零部件之前，应确保与零部件相连的管路内的压力（油压、气压）彻底放空。 6.6维护保养过程中，产生的对环境有污染影响的废弃物如蓄电池、轮胎、润滑油等的处置应按当地环保部门的有关规定妥善处理。 6.7 7加注的燃油必须符合GB17691一2005中附录C的规定。
3 Q/SY 02024—2018
附录A (资料性附录)
固井水泥车台面设备维护保养作业单
A.1 1固井水泥车台面设备日常维护保养作业单参见表A.1。
表A.1固井水泥车台面设备日常维护保养作业单
牌照号：
设备型号：维护保养项目
累计运转时间：
维护保养结果
备注
检查设备各部位的润滑油、冷却液检查各部件机体及管路密封检查设备运行状况清洁台面设备检查或校验密度计工作情况保养人：
验收人：
保养日期：
注1：检查保养合格在维护保养结果栏打 「“√”，不存在项目在维护保养结果栏打“""。 注2：整改内容或存在问题填在备注栏。 注3：无牌照号填写自编号
A.2固井水泥车台面设备月维护保养作业单参见表A.2。
表A.2 固井水泥车台面设备月维护保养作业单
牌照号 ：
设备型号：维护保养项目
累计运转时间：
维护保养结果
备注
检查保养空气滤清器滤芯检查发动机风扇皮带的松紧及磨损检查各传动部位及紧固螺栓连接检查润滑传动轴检查电器线路的连接保养混合器、灰量控制阀、高压旋塞阀、其他控制阀门及附件等检查保养柱塞泵、离心泵检查验证超压保护装置灵敏可靠性检查校验自动控制系统工作状况保养人：
验收人：
保养日期：
注1：检查保养合格在维护保养结果栏打 「“√”，不存在项目在维护保养结果栏打“"。 注2：整改内容或存在问题填在备注栏。 注3：无牌照号填写自编号
4
