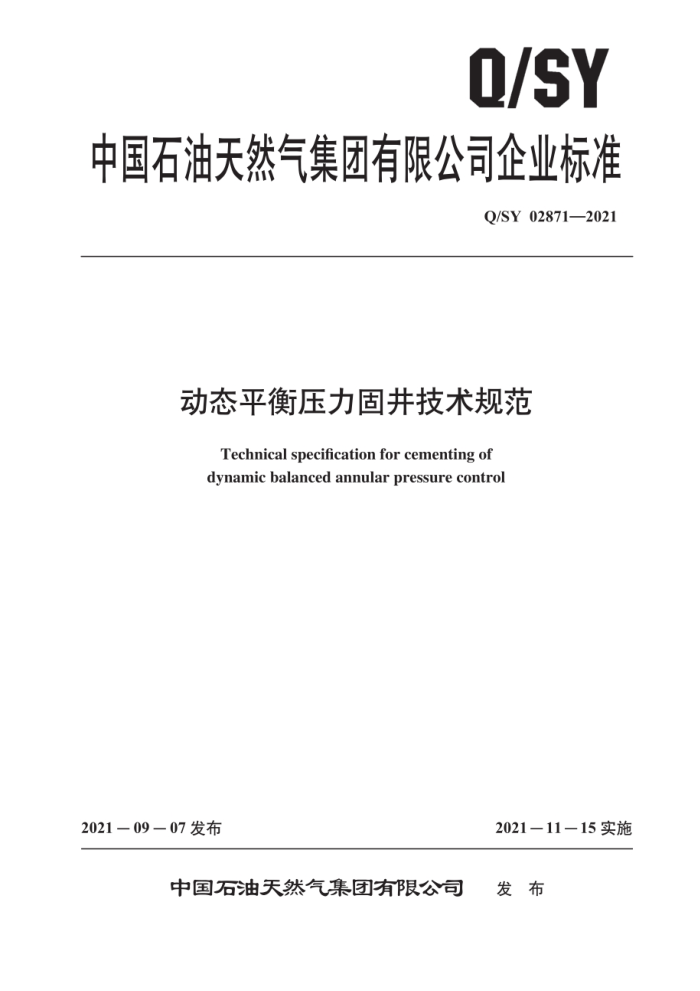

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY02871—2021
动态平衡压力固井技术规范
Technical specification for cementing of dynamic balanced annular pressure control
2021-1115实施
2021—09—07发布
中国石油天然气集团有限公司 发布 Q/SY02871—2021
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义缩略语
4.
实施条件
5
5.1井筒条件 5.2 设备条件 6固井设计 6.1 设计原则 6.2 设计依据 6.3 主要设计内容设备、工具配置及要求 7.1 设备配置 7.2 设备及工具要求作业准备
L
8
-
8.1 施工技术交底 8.2 设备准备 8.3 加重钻井液准备固井作业
9
9.1 承压能力测试 9.2 下尾管作业 9.3 全井循环降低钻井液密度 9.4 尾管悬挂器坐挂、倒扣 9.5 注、 替水泥浆作业 9.6 起钻，循环 9.7 候凝 10 复杂应急处置 10.1 井漏
f Q/SY 02871—2021
10.2工具、设备失效 11终止条件附录A（资料性）关键井段当量密度控制表附录B（规范性） 动态承压试验步骤及记录附录C（资料性）承压试验当量密度计算附录D（规范性）下尾管激动压力计算方法与记录表格式附录E（资料性）循环降钻井液密度控制参数记录表附录F（资料性） 动态平衡压力固井作业流程附录G（资料性）动态平衡压力固井作业静液柱压差设计
4
10 **11 * 13 14 ** 15 16
II Q/SY 02871—2021
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，
本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本文件起草单位：川庆钻探工程公司。西南油气田分公司，渤海钻探工程公司。油田技术服务公司。
本文件主要起草人：晏凌、陈敏、鲜明、冯彬、林强、余鑫、刘洋、余才燎、聂世均、冯予淇，周太彬、曾凡坤、李雪飞、李枝林、吴朗、江迎军，杨川。
III Q/SY 02871—2021
动态平衡压力固井技术规范
1范围
本文件规定了动态平衡压力固井实施条件、固井设计、设备及工具配置、作业准备、固井作业、 复杂应急处置及中止条件等内容及要求。
本文件适用于陆上石油天然气井动态平衡压力固井作业。
规范性引用文件
卫
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的用文件，仅该日期对应的版本适用手本文件；五 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T31033石油天然气钻井井控技术规范 SY/T5412 下套管作业规程 SY/T5480 固井设计规范 SY/T5618 套管用浮箍、浮鞋 SY/T 6543 欠平衡钻井技术规范 SY/T 7018 控压钻井系统
3术语和定义
下列术语和定义适用于本文件
3.1
安全密度窗口 safe density window 井筒处于不溢、不漏、 不跨的稳定状态所对应的液柱当量密度范围。
3.2
窄安全密度窗口 narrow density window for equilibrium pressure 安全密度窗口所对应的上、 下限值之差不大于0.1g/cm的液柱当 量密度范围，它是井筒复杂压力
系统条件下安全密度窗口的一种表现形式。 3.3
动态平衡压力固井dvnamicpressurecontrol cementation 通过对井口环空压力进行实时动态控制，固井全过程井筒液柱压力处于有序受控平衡状态的固井
工艺。 3.4
地层动态承压能力试验 maximum leakage pressure test with circulating 采用通井钻具组合或光钻具组合下至某一井深，通过循环钻井液产生环空流动摩阻和环空加压的
方式，模拟固井作业工况所需地层最大承压能力的测试程序。
1 Q/SY 02871—2021 4缩略语
下列缩略语适用于本文件。 ECD：动态当量密度（equivalentcirculatingdensity） ESD：静态当量密度（equivalentstaticdensity）
5实施条件
5.1 并筒条件 5.1.1 1窄安全密度窗口井况。 5.1.2 井筒稳定，无溢、无漏、不跨塌。 5.2 设备条件 5.2.1 旋转防喷器 5.2.1.1 旋转防喷器动密封压力不小于10.5MPa 5.2.1.2 旋转防喷器密封胶芯与下人管柱规格相匹配。 5.2.2 数据监控设备 5.2.2.1 配备自动节流控制系统、回压补偿系统、参数采集系统。 5.2.2.2 能够连续监测流体进，出口压力，流量，密度参数。 5.2.2.3 流量监测精准度等级1.5。 5.2.2.4 节流压力控制精度土0.2MPa
6固井设计 6.1设计原则
固井全过程当量密度应运行在安全密度窗口内。
6.2 设计依据
6.2.1 钻井地质设计，钻井工程设计、技术标准。固井目的及井简实钻资料，符合SY/T5480的规定。 6.2.2 中完或完钻作业期间，采用承压堵漏，圈闭压力释放。静止观察。关井求压，后效检测等措施确定的安全密度窗口。 6.3主要设计内容 6.3.1安全密度窗口确定 6.3.1.1 安全密度窗口下限为压稳地层或稳定井壁所对应的当量密度值。 6.3.1.2 安全密度窗口上限为地层动态承压能力试验模拟或实测当前地层承压能力所对应的当量密度值。
2
