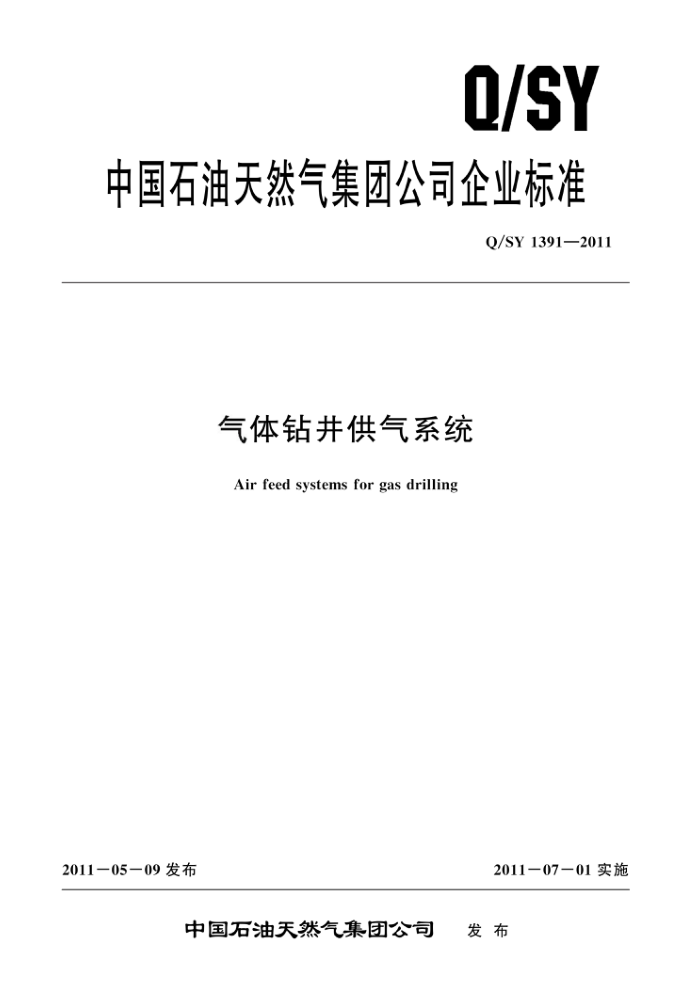

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1391—2011
气体钻井供气系统
Air feed systems for gas drilling
2011－05－09 发布
2011一07－01 实施 目 次
前言范围规范性引用文件
Ⅱ
2
一般要求 材料要求主要设备
3
4
5
试验方法检验规则标志包装、运输、贮存
5
7
8
人
9 前 言
本标准依据 GB/T 1.1一2009给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本标准负责起草单位：济柴动力总厂成都压缩机厂本标准主要起草人：魏武、李德禄、尚利军、叶金刚、秦飞虎、姜勇、侯亚东。 应与压缩介质和流程要求相适应。 3.3供气系统应配备有安全运行所必须的超压、超温、超速、低液位、低油压和其他用户要求的报警和停机开关， 3.4供气系统各装置允许有独立的就地控制系统，但应有集中监控系统，并进行集中协调管理。 3.5供气系统安全还应符合 JB 8935一1999 中第 3章的规定。 3.6供气系统的气路、水路、油路的连接应可靠和密封。 3.7供气系统的结构设计应便于装拆和维修，在规定的操作条件下应能安全可靠地运行。 3.8供气系统的放空口应布置在操作维护人员活动范围以外的安全位置，防止造成人员伤害。若供气系统内介质为天然气等易燃、易爆气体时，放空口应连接至指定的放空管道中集中处理。 3.9供气系统的管线布置应便于排污，排污口应集中设置在安全、方便的地方
4　材料要求
4.1灰铸铁件技术要求按 JB/T 6431 的规定。 4.2球墨铸铁件技术要求按 JB/T 9104 的规定。 4.3锻钢件一般要求按 JB/T 6908 的规定。 4.4锻造用钢的化学成分和机械性能应符合下列标准要求：
优质炭素结构钢按 GB/T 699 的规定;
a）
b） 合金结构钢按 GB/T 3077 的规定; c）不锈钢按 GB/T 1220 的规定。
4.5铝合金铸件按 GB/T 9438 的规定。 4.6铜合金铸件按 GB/T 13819 的规定。 4.7铸铁件承压表面不得用锤尖敲击、熔焊等方法进行修补。 4.8空气压缩机的选材应符合 GB/T 13280一1991 中 3.3 的规定 4.9增压机曲轴、气缸体、气缸盖、活塞杆等重要锻件应符合JB/T 6908第一类锻件的规定
）增压机、连杆、连杆螺栓、连杆螺母、活塞螺母、主轴承螺栓、十字头销等应符合JB/T 6908
4.10
第二类锻件的规定。连杆螺母、活塞螺母、十字头销允许用型材加工，并符合二类锻件的要求。 4.11空气过滤器等钢制焊接压力容器的选材应符合 GB 713的规定。 4. 12 2工艺流程用管线的选材和技术要求应符合 GB/T 8163 的规定。 4.13法兰的选材应符合 GB/T 9115 的规定。 4.14　对焊无缝管件的选材应符合 GB 12459 的规定 4.15 5卡管式管接头的选用和技术要求应符合 GB/T 3733，GB/T 3734，GB/T 3736，GB/T 3737， GB/T 3738， GB/T 3739， GB/T 3740， GB/T 3741， GB/T 3742， GB/T 3743， GB/T 3744， GB/T 3745，GB/T 3746，GB/T 3747，GB/T 3748，GB/T 3749，GB/T 3750，GB/T 3751，GB/T 3752, GB/T 3753，GB/T 3754， GB/T 3755， GB/T 3756， GB/T 3757， GB/T 3758， GB/T 3759， GB/T 3760，GB/T 3761，GB/T 3762，GB/T 3763，GB/T 3764，GB/T 3765 的规定。 4.16不锈钢管的选用应符合 GB/T 14976 的规定
5　主要设备
5.1钢制焊接压力容器应符合 GB 150 和 TSG R 0004一2009 的规定。 5.2空冷器应符合 NB/T 47007的规定，管壳式冷却器应符合 GB 151 的规定。 5.3气液分离器的贮液罐应设有自动排液或回收装置、液位指示器和高液位报警或其他保护开关。 5.4压力容器、工艺管线的无损检测按JB/T4730.2一2005的规定。 5.5气缸体等受压零件应不低于1.5倍的最大允许工作压力做水压试验，保压时间不少于45min，应无渗漏。 5.6安全阀应符合JB/T6441及TSGR0004一2009第6章的有关规定。 5.7高温部件等应有防护装置，外露转动件应涂红色防锈漆并设置防护罩。 5.8　供气系统工艺流程见图1。
至井口
消声器国
增压机
增压机
文
X
增压机
增压机
天然气
- 球阀 -×一截止阀一单向阀
膜制氮装置
膜制氮装置
空气压缩机
空气压缩机
空气压缩机
空气压缩机
空气压缩机
空气压缩机
空气压缩机
空气压缩机
图 1 气体钻井供气系统流程示意图
5.9供气系统主要设备的配置应根据气体钻井作业需要的供气量进行配置，亦可参考表1选择配置。 5.10空气压缩机选配应满足以下条件。 5.10. 1 ，空气压缩机的技术指标见表2
