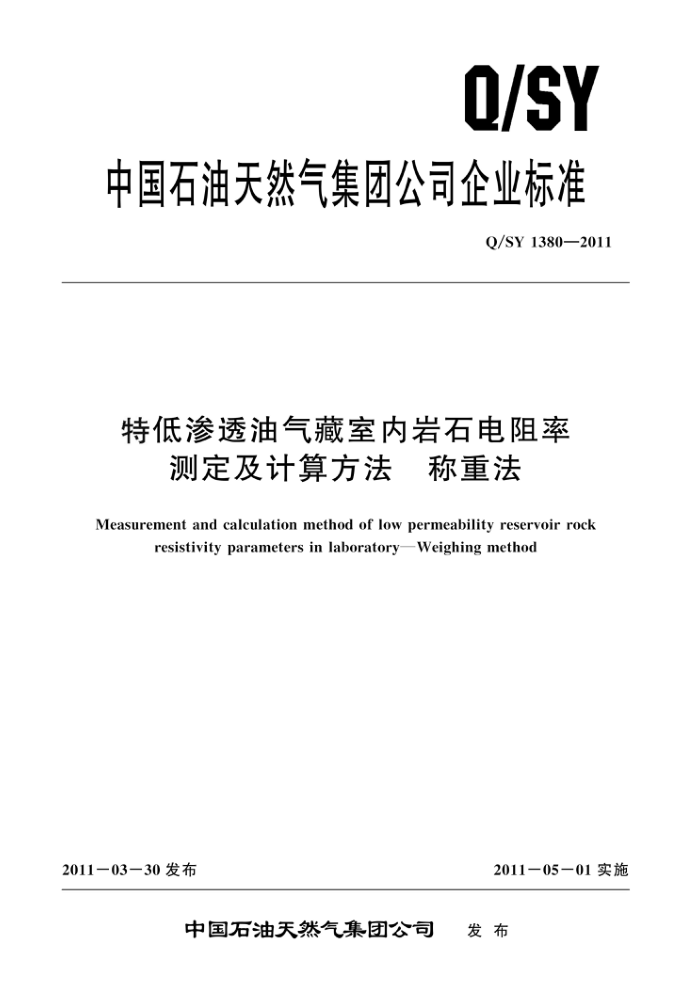

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1380—2011
特低渗透油气藏室内岩石电阻率
测定及计算方法 称重法
一
Measurement and calculation method of low permeability reservoir rock
resistivity parameters in laboratoryWeighing method
2011－03—30 发布
2011一05一01 实施 目 次
前言
二
范围规范性引用文件术语和定义基本原理 实验准备
2
3
4
5
实验步骤参数计算质量控制报告内容及格式附录A（资料性附录) 报告格式
5
1
8
9
5 前言
本标准依据 GB/T 1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准主要起草单位：长庆油田分公司、大庆油田有限责任公司、中国石油测井有限公司、吉林
油田分公司。
本标准主要起草人：林光荣、刘学刚、陈守军、俞军、刘秋兰、高薇、塔怀菊。 特低渗透油气藏室内岩石电阻率测定及计算方法 称重法
1范围
本标准规定了称重法测定特低渗透油气藏室内岩石电阻率的基本原理、测量方法及技术要求。 本标准适用于特低渗透油气藏室内岩石电阻率参数的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5336—2006　岩心分析方法 SY/T 5385一2007岩石电阻率参数实验室测量及计算方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
称重法 weighing method 根据样品重量的变化来计算样品的含水饱和度，同时测量样品的电阻率值。
3. 2
地层因素formation factor 完全含水岩石的电阻率与地层水电阻率的比值
3.3
胶结指数 cementation exponent 反映岩石胶结程度的指数，与胶结程度、孔隙大小、分布、连通程度有关。
3. 4
电阻增大率 resistance increace rate 岩石部分饱和盐水与其完全饱和盐水的电阻率比值。
3.5
饱和度指数 saturation exponent 反映岩石饱和程度的指数，与流体在孔隙中分布状况有关。
3. 6
岩性系数lithology factor 与岩石性质有关的系数。
4基本原理
当孔隙度不变时，岩石的地层因素几乎为常数，根据 Archie 公式，地层因素 F的计算方法如下： R。=a
F=
(1)
Rw-$"
式中： F -地层因素; R。 一 岩样完全饱和盐水时的电阻率，2·m; Rw—盐水电阻率，α·m; d- 岩石的孔隙度，用百分数表示；
岩性系数; 胶结指数。
a m 根据Archie公式，电阻增大率I的计算公式为：
[=R=b
(2)
Rw-S"
式中： I 电阻增大率； Rt 岩样部分饱和盐水时的电阻率，α·m; Sw 岩石的含水饱和度，用百分数表示； b- 岩性系数;
饱和度指数。
n
胶结指数m、饱和度指数n、岩性系数a和b等值按SY/T5385一2007中10.2的方法计算
5实验准备
5.1岩样选取和制备按SY/T5385一2007中第3章的规定执行。 5.2岩样孔隙度测定按SY/T5336一2006中第5章的规定执行。 5.3盐水溶液的配置及电阻率的测定按SY/T5385一2007中第5章的规定执行。 5.4岩样的抽空饱和按SY/T5385一2007中6.3的规定执行。 5.5主要仪器设备包括：
a）岩样抽空饱和装置。 b） 数字电桥（电阻测量精度0.1%，频率1kHz)。 c） 测定岩样电阻的夹持器。 d） 天平（感量0.001g）。
密度计（精度0.001g/mL）。
e)
5.6实验温度为常温。
6实验步骤
6.1检查测量流程 6.1.1用标准电阻检验数字电桥，若测量偏差小于0.1%，表明数字电桥正常。 6.1.2检查夹持器接触是否良好。为了减小样品电阻端面效应，在做实验前用饱和样品的盐水浸泡麂皮，测量样品时，放在样品两端。 6.2　减水法
6.2.1用滤纸除去岩样表面的浮水，称重并记录岩样的重量W1。 6.2.2将岩样装入夹持器加围压，待电阻稳定时，测定岩样的电阻rwi 6.2.3从夹持器中取出样品，并将样品放到天平上，观察样品重量变化。当样品重量减小0.1g左右时，记录样品重量W；。 6.2.4重复6.2.2和6.2.3，岩样的重量每变化一次，测试其岩样的电阻rwi。 6.2.5每个样品至少测定6个重量变化点，每次应记录岩样的重量和稳定时的电阻。 6.3　增水法 6.3.1将处理好的样品烘干，称重并记录岩样的重量W2。 6.3.2用装有饱和盐水的小滴瓶，给岩样加入适量的饱和盐水，将岩样装入夹持器加围压，待电阻稳定时，测定岩样的电阻rwi。 6.3.3从夹持器中取出样品，并将样品放到天平上，称重并记录岩样的重量W；。 6.3.4重复6.3.2和6.3.3，岩样每增加一点盐水，测试其岩样的电阻rwi。 6.3.5每个样品至少测定6个重量变化点，每次应记录岩样的重量和稳定时的电阻。
7参数计算
7.1含水饱和度计算：
V,= L.元. D' ± Sw, =1- (W, -W.)/pw
(3)
4
(减水法)
(4)
Vp
Sw. = 1 - (W,-W,)/p
(增水法)
(5)
Vp
式中： Vp- 岩样的孔隙体积（修约到两位小数），mL; Sw; 第i次测量的岩样，含水饱和度（修约到两位小数）；
岩样的长度（修约到两位小数），cm;
L D- 岩样的直径（修约到两位小数），cm; $ 岩样的孔隙度（修约到两位小数），用百分数表示； W, 完全饱和盐水的岩样重量（修约到两位小数），g; W2 烘干的岩样重量（修约到两位小数），g;
W; 第i次测量的岩样重量（修约到两位小数），g; Pw 盐水体积密度（修约到两位小数），g/mL。
7.2岩样的电阻率计算按SY/T5385一2007中7.3.4的规定执行。 7.3将测量温度为t下的岩样的电阻率Rt和盐水的电阻率RwT按SY/T5385一2007中7.3.5的规定分别校至标准温度T下的电阻率值 7.4岩样电阻率参数计算按SY/T5385—2007中第10章的规定执行。 8 质量控制
按 SY/T 5385 5—2007中10.3的规定执行。
报告内容及格式
9
报告格式参见附录A。 附录A (资料性附录) 报告格式
图A.1～图A.4以及表A.1和表A.2分别给出了报告的封面、首页和图表的格式
No. X X X X
特低渗透油气藏岩石电阻率参数检测报告
委 托方：
地 区:
井 号：报告日期：
XXXXXXXXXXXXXXXXXX
(测定单位全称)
图 A.1报告封面
