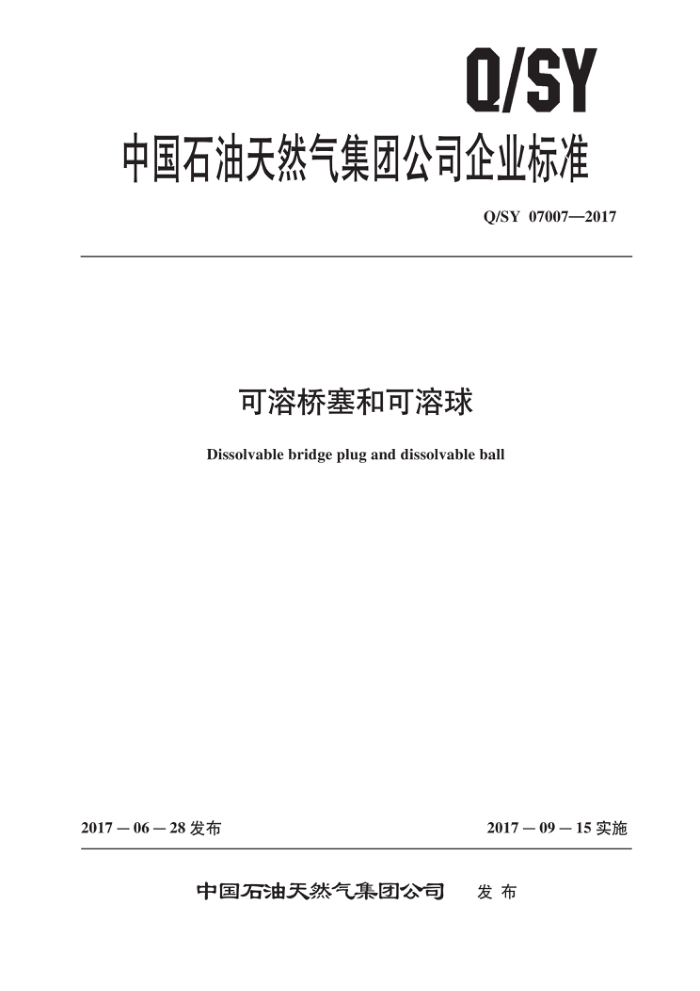

Q/SY
中国石油天然气集团公司企业标准
Q/SY 07007—2017
可溶桥塞和可溶球
Dissolvable bridge plug and dissolvable ball
2017－09－15实施
2017－06－28 发布
中国石油天然气集团公司 发布 Q/SY 07007—2017
目 次
前言·
Ⅱ
范围规范性引用文件术语和定义型号表示方法
1
2
3
4
5 要求 6
2
检验方法 7 检验规则标志、包装、运输、贮存
8
X
参考文献· Q/SY 07007—2017
前言
本标准按照GB/T1.1一2009 《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会石油石化设备与材料专业化技术委员会提出并
归口。
本标准起草单位：中国石油天然气股份有限公司勘探开发研究院采油采气装备所、吐哈油田分公司工程技术研究院、大庆油田分公司开发处、长庆油田分公司油气工艺研究院。
本标准主要起草人：陈琳、魏松波、魏然、裴晓含、沈泽俊、刘德基、王发现、桂捷。
II Q/SY 07007—2017
可溶桥塞和可溶球
1 范围
本标准规定了可溶桥塞和可溶球的型号表示方法、要求、检验方法、检验规则及标志、包装、运输、贮存。
本标准适用于油气井用可溶桥塞和可溶球的设计、制造和检验。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 GB/T 9445　无损检测　人员资格鉴定与认证 GB/T 6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面 GB/T 20970　石油天然气工业井下工具封隔器和桥塞 NB/T 47013.3—2015承压设备无损检测　第3部分：超声检测 SY/T 7014　分段压裂工具
3术语和定义
GB/T 20970 及 SY/T 7014 中界定的以及下列术语和定义适用于本文件
3.1
可溶桥塞dissolvable bridge plug 安装在导管内，而非安装在事先设定的乘座上，用于实现阻隔导管内流体交换的目的，在并下环
境中能通过物理变化或化学反应，在一定时间内由较大体积转化为颗粒或分子状态的装置。 3.2
可溶球dissolvable ball 从导管口投人，通过泵送或自由落体形式坐落在事先设定的乘座上，用于实现阻隔导管内流体交
换的目的，在井下环境中能通过物理变化或化学反应，在一定时间内由较大体积转化为颗粒或分子状态的球体。 3.3
残留物residues 可溶桥塞或可溶球在一定条件下通过物理变化或化学反应，在一定时间内由较大体积转化为颗粒
或分子状态后不能转化的固相物。 3.4
有效密封时间 ] effective sealing time 在一定条件下，可溶桥塞或可溶球有效阻隔导管内流体交换的最长时间。
1 Q/SY 07007—2017
3.5
充分溶解时间 fully dissolution time 在一定条件下，可溶桥塞或可溶球转化为仅剩残留物的时间。
4型号表示方法 4.1可溶桥塞型号表示方法
可溶桥塞型号表示方法如下：
Y 4
5 R
■
工作温度下标准溶液中的可溶性等级工作压力(MPa) 最大外径(mm) 可溶下工具坐封双向卡瓦支撑压缩式
示例：Y45R90-70-M2型可溶桥塞，表示为压缩式，双向卡瓦支撑，下工具坐封，可溶，钢体最大外径β90mm，
工作压力70MPa，工作温度范围80℃～120℃，标准溶液中有效密封时间24h～36h，充分溶解时间小于 15d。
可溶球的型号表示方法
4.2
可溶球的型号表示方法如下：
Q R
一
工作温度下标准溶液中的可溶性等级工作压力(MPa) 外径(mm)
可溶球
示例：QR50-70-M2型可溶球，外径为50mm，工作压力70MPa，工作温度范围80℃～120℃，标准溶液中有效
密封时间2h～5h，充分溶解时间小于30h。
5 要求 5.1主要技术指标 5.1.1可溶桥塞的主要技术指标
可溶桥塞主要技术指标见表1。
2 Q/SY 07007—2017
表1可溶桥塞主要技术指标套管公称尺寸
工作温度 ℃
工作压力 MPa
桥塞最大外径
mm (in) 114 (4/2) 127 (5) 140 (5/2) 178 (7) 114 (4/2) 127 (5) 140 (5/2) 178 (7) 114 (4/2) 127 (5) 140 (5/2) 178 (7)
mm 90 100 112 150 90 100 112 150 90 100 112 150
50 70 105
50 ～ 80
50 70 105
80 ～ 120
50 70 105
120 ～ 150
5.1.2 可溶球的主要技术指标
以接触面锥度为45°的球座作为标准球座（以下简称标准球座），配合级差为1/,in时，可溶球的承
压不低于70MPa；级差为1/in 时，可溶球的承压不低于105MPa。可溶球尺寸偏差为-0.02mm～Omm。 5.2 2标准条件下的可溶性等级 5.2.1标准溶液和残留物的要求
以1%的KC1溶液作为标准溶液（以下简称标准溶液），在指定的温度下，测试可溶桥塞和可溶球的有效密封时间和充分溶解时间。现场使用时应根据标准条件的检验结果，结合用户提供的真实适用条件进行相应调整。要求可溶桥塞的残留物质量小于5%，最大单体尺寸不大于 10mm×20mm×20mm；可溶球的残留物质量小于5%
5.2.2 可溶桥塞标准条件下可溶性等级
标准溶液中可溶桥塞可溶性等级分类见表2。
表2可溶桥塞可溶性等级分类表工作温度
有效密封时间
充分溶解时间
等级 L1 L2 L3 M1 M2
℃ 50 ~ 80 50 ~ 80 50 ~ 80 80 ~ 120 80 ~ 120
h 8 ~ 12 24 ~ 36 40 ~ 52 8 ~ 12 24 ~ 36
d <8 < 15 < 30 <8 < 15
3 Q/SY 07007—2017
表2 (续)
工作温度
有效密封时间
充分溶解时间
等级 M3 H1 H2 H3
℃ 80 ~ 120 120 ~ 150 120 ~ 150 120 ~ 150
d < 30 <8 < 15 < 30
h 40 ~ 52 8 ~ 12 24 ~ 36 40 ~ 52
5.2.3 3可溶球标准条件下可溶性等级
标准溶液中可溶球可溶性等级分类见表3。
表3 3可溶球可溶性等级分类表工作温度
有效密封时间
充分溶解时间
等级 L1 L2 L3 M1 M2 M3 H1 H2 H3
℃ 50 ~ 80 50 ~ 80 50 ~ 80 80 ～ 120 80 ~ 120 80 ~ 120 120 ~ 150 120 ~ 150 120 ~ 150
h 1 ~ 2 2 ~ 5 10 ~ 12 1 ~ 2 2 ~ 5 10 ~ 12 1 ~ 2 2 ~ 5 10 ~ 12
h < 15 < 30 < 72 < 15 < 30 < 72 < 15 < 30 < 72
5.3 可溶桥塞的速溶处理方法要求
可溶桥塞需具有免钻速溶处理方法，解封时间不大于1d，充分溶解时间不大于2d 5.4 可溶桥塞和可溶球的外观要求
可溶桥塞结构件应无变形、裂纹及伤痕，卡瓦齿尖和螺纹应无损伤。可溶球表面应无磕碰损伤。 5.5 可溶桥塞芯轴的无损探伤要求
可溶桥塞芯轴应进行超声检测，应符合NB/T47013.3一2015的规定，达到Ⅲ级。无损检测人员应至少具备GB/T9445中要求的Ⅱ级资格。 5.6 可溶桥塞适配器与坐封工具的连接螺纹要求
可溶桥塞适配器与坐封工具的连接螺纹应符合GB/T9253.2的规定。
4
