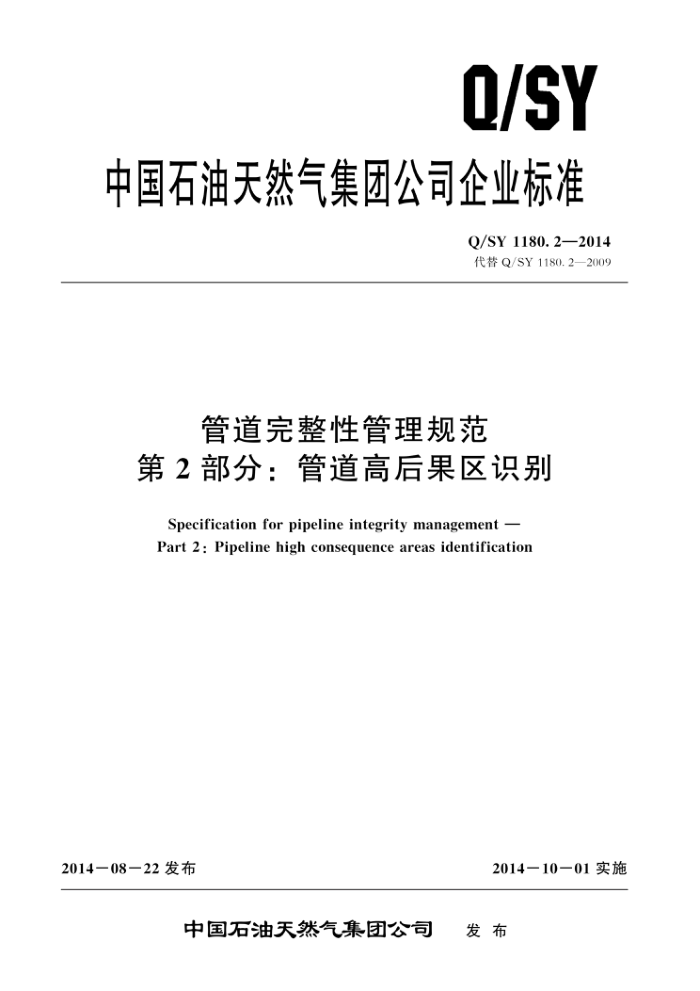

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1180.2—2014 代替Q/SY1180.2—2009
管道完整性管理规范
第2部分：管道高后果区识别
Specification for pipeline integrity management Part 2: Pipeline high consequence areas identification
2014—08—22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1180.2—2014
目 次
前言
1
范围规范性引用文件术语和定义高后果区识别准则高后果区识别工作高后果区识别报告高后果区管理附录A（规范性附录） 地区等级划分规定附录B（资料性附录） 油气管道高后果区识别汇总表附录C（资料性附录） 天然气管道常见管径、压力与潜在影响半径关系表附录D（资料性附录） 高后果区识别报告主要内容参考文献·
2
2
5
6 Q/SY1180.2—2014
前言
Q/SY1180《管道完整性管理规范》分为7个部分：一第1部分：总则；第2部分：管道高后果区识别： ——第3部分：管道风险评价： -第4部分：管道完整性评价； ——第5部分：建设期管道完整性管理； —第6部分：数据采集；一第7部分：效能评价。 本部分为Q/SY1180的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY1180.2—2009《管道完整性管理规范 第2部分：管道高后果区识别规程》。 与Q/SY1180.2一2009相比，主要技术变化如下：
一对输气管道高后果区识别准则进行了调整 （见4.1，2009年版的4.1）一—对输油管道高后果区识别准则进行了调整（见4.2，2009年版的4.2）；一删除了管道高后果区打分内容（见2009年版的附录B）一增加了天然气管道常见管径、压力与潜在影响半径关系表（见附录C）。 本部分由中国石油天然气集团公司标推化委员会天然气与管道专业标推化技术委员会提出并
归口。
本部分起草单位：管道分公司、西部管道分公司、北京天然气管道有限公司、西南油气田分公司、西气东输管道分公司
本部分主要起草人：贾韶辉、冯庆善、张华兵、程万洲、杨玉锋、徐春燕、董绍华、王毅辉、刘艳华。
I Q/SY1180.2—2014
管道完整性管理规范
第2部分：管道高后果区识别
1范围
Q/SY1180的本部分规定了油气管道高后果区识别准则、工作、报告及高后果区管理的要求。 本部分适用于对建设期和运营期油气管道进行高后果区识别。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文
件。凡是不注期的号用文件，其最新版本（包括所有的修改单）适用于本文件
SY/T6621输气管道系统完整性管理 Q/SY1180.1管道完整性管理规范 第1部分：总则
3术语和定义
Q/SY1180.1确立的以及下列术语和定义适用于本文件。
3.1
地区等级 class area 按管道沿线居民户数和（或）建筑物的密集程度等划分的等级，分为四个地区等级。划分标准见
附录A。 3.2
特定场所identified site 除三级、四级地区外，由于管道泄漏可能造成人员伤亡的潜在区域。包括以下地区： 8） 特定场所I：医院、学校、托儿所、幼儿园、养老院、监狱、商场等人群难以疏散的建筑
区域。 b) 特定场所直：在一年之内至少有50d（时间计算不需连贯）聚集30人或更多人的区域。例
如集贸市场、寺庙、运动场、广场、娱乐休闲地、剧院、露营地等。
3.3
潜在影响半径（PIR) potential impact radius 天然气管道发生事故，可能对周边公众安全造成威胁的最大半径。
3.4
潜在影响区域（PIA) potential impact area 天然气管道发生事故， 依据潜在影响半径计算的可能影响的区域。
4高后果区识别准则
4.1输气管道高后果区识别准则
管道经过区域符合如下任何一条的区域为高后果区
1 Q/SY 1180.2—2014
a) 管道经过的四级地区。 b) 管道经过的三级地区。 c) 如果管径大于762mm，并且最大允许操作压力大于6.9MP&，其天然气管道潜在影响区域内
有特定场所的区域，潜在影响半径按照SY/T6621相应公式计算。 d) 如果管径小于273mm：并且最大允许操作压力小于1.6MPa；其天然气管道潜在影响区域
内有特定场所的区域，潜在影响半径接照SY/T6621相应公式计算。
e) 其他管道两侧各200m内有特定场所的区域。 f) 除三级、四级地区外，管道两侧各200m内有加油站、油库等易燃易爆场所。
4.2 输油管道高后果区识别准则
管道经过区域符合如下任何一条的区域为高后果区： a) 管道经过的四级地区。 b) 管道经过的三级地区。 c) 管道两侧各200m内有村庄、乡镇等。 d) 管道两侧各50m内有高速公路、国道、省道、铁路及易燃易爆场所等 e) 管道两侧各200m内有湿地、森林、河口等国家自然保护地区。 f) 管道两侧各200m内有水源、河流、大中型水库。
5高后果区识别工作
5.1 高后果区识别工作应由熟悉管道沿线情况的人员进行，识别人员应进行有关培训。 5.2 识别统计结果参照表B.1的要求填写。 5.3 当识别出高后果区的区段相互重叠或相隔不超过50m时，作为一个高后果区段管理， 5.4 当输油管道附近地形起伏较大时，可依据地形地貌条件判断泄漏油品可能的流动方向，对4.2 中c)，d)，e)，f）中的距离进行调整。 5.5 当输气管道长期低压运行时，潜在影响半径（参见附录C）宜按照最大运行压力计算，
6高后果区识别报告
高后果区识别报告应至少包括如下内容（参见附录D）： a）概述：本次高后果区识别工作情况概述 b) 高后果区识别结果。 c) 结果分析及建议。
7高后果区管理
7。1 依据高后果区识别结果，管道管理者应及时制定风险评价计划，实施风险评价。 7。2应定期开展高后果区识别工作，再识别时间间隔最长不应超过12个月。管道周边环境和人口发生变化时，及时进行高后果区再识别。
2 Q/SY1180.2—2014
附录A 《规范性附录）地区等级划分规定
按沿线居民户数和（或）建筑物的密集程度。划分为四个地区等级。相关规定如下：
沿管道中心线两侧各200m范围内。任意划分成长度为2km并能包括最大聚居户数的若干地段，按划定地段内的户数划分为四个等级。在农村人口聚集的村庄、大院、住宅楼，应以每一独立户作为一个供人居住的建筑物计算：
8)
一级地区：户数在15户或以下的区段， 2) 二级地区：户数在15户以上、100户以下的区段； 3) 三级地区：户数在100户或以上的区段，包括市郊居住区、商业区、工业区、发展区以
1)
及不够四级地区条件的人口稠密区； 4) 四级地区：系指四层及四层以上楼房 （不计地下室层数）普遍集中、交通频繁、地下设
施多的区段。
b) 当划分地区等级边界线时。边界线距最近一户建筑物外边缘应大于或等于200m。 c) 在一级、二级地区内的学校、医院以及其他公共场所等人群聚集的地方。应按三级地区
选取。 d) 当一个地区的发展规划足以改变该地区的现有等级时，应按发展规划划分地区等级。
3 Q/SY1180.2—2014
附录B （资料性附录）
油气管道高后果区识别汇总表
油气管道高后果区识别汇总表见表B.1。
表 B.1 高后果区识别汇总表
管径： mm 负责人：
管线
管道名称：识别时间： 年月 日
输送介质：
编号 起始里程 结束里程 长度
识别描述
备注
（村庄、 河流等名称以及数量）
m
m
m
4 Q/SY1180.2—2014
附录C （资料性附录）
天然气管道常见管径、压力与潜在影响半径关系表
天然气管道常见管径、压力与潜在影响半径的关系表见表C.1。
表 C.1 天然气管道常见管径、厂 压力与潜在影响半径关系表
管径 mm 1219 1016 711 711 660 610 508 457 426 108
压力 MPa 12 10 10 7 6. 4 6. 3 4 3. 4 4 1. 6
潜在影响半径
序号 1 2 3 4 5 6 7 8 9 10
m 417. 9 318. 0 222. 5 186.2 165. 2 151. 5 100. 5 83. 4 84. 3 13.5
1
