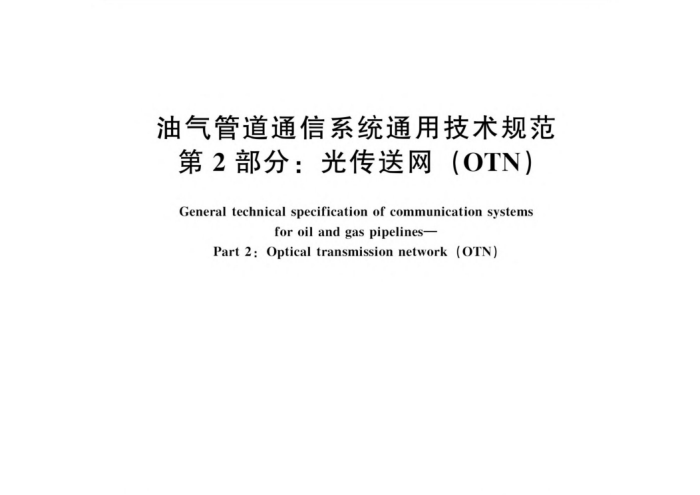

油气管道通信系统通用技术规范
第2部分：光传送网（OTN)
Generaltechnicalspecificationof communicationsystems
foroilandgaspipelines
Part2:Opticaltransmissionnetwork(OTN) Q/SY1206.2—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语、定义和缩略语 3. 1 术语和定义 3. 2 缩略语 4光传送网（OTN）设备功能要求 4.1基本分类 4.2OTN设备基本功能要求 4. 3 OTN设备功能模块要求 5OTN接口结构 5.1OTN物理接口分类 5. 2 OTN接口基本信号结构 5. 3 OTN接口信息结构 .
I
7
10
10 11 11 12 2 17 18 21
光传送模块（OTM-n.m，OTM-nr.m，OTM-0.m，OTM-0.mvn) 比特率和顿结构· 6. 1 比特率和容量 6. 2 顿结构. 6.3 OTN开销 6. 4 OTN维护信号映射和复用· 7. 1 基本映射和复用结构· 7. 2 映射 7. 3 波分复用. 7. 4 ODUk时分复用 7. 5 客户信号映射要求. 8 物理接口要求， OTN保护功能要求 9. 1 通用要求… 9. 2 线性保护.. 9.3 环网保护， 10OTN传输性能要求
5. 4
6
24
/
24
26
27 30
32
0
32
32 34 36 38 38 43 I
10.1 网络性能要求 10.2 STM-N接口性能要求 Q/SY1206.2—2015 10.3OTUk接口性能要求 10.4以太网接口性能要求 11OTN智能控制基本要求 11. 1 OTN控制平面的基本要求 11.2 保护恢复要求 12OTN网络管理要求 12.1 OTN网络管理系统结构 12.2 OTN网管系统一般要求 12. 3 OTN网元管理功能要求 12. 4 OTN子网管理功能要求 12.5 DCN管理.. 12. 6 接口能力 13 OTN组网要求 13.1 OTN组网结构以及与SDH网络关系 13.2OTN设备单厂家组网要求 13.3 OTN设备多厂家基于传送平面互联互通组网要求
48 51 51 51 51 52 52 :53 53 63 .·66 ...66
66 66 67 ...68
.........
II Q/SY1206.2—2015
前 言
Q/SY1206《油气管道通信系统通用技术规范》分为7个部分：
第1部分：光传输系统； —一第2部分：光传送网（OTN)；
第3部分：VSAT卫星通信系统；一第4部分：无线路由系统；一第5部分：综合网管系统；
第6部分：软交换调度系统；
一
第7部分：油气管道通信系统北向网管接口技术要求。 本部分为Q/SY1206的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心、管道分公司、西气东输管道分公司、北京天然气管道有限公司、西部管道分公司、西南管道分公司。
本部分主要起草人：曲柏达、李亚峰、张建国、胡彬、吴琼、王金培、徐方辰、张涛、周永红、 王文婧、段然。
II Q/SY1206.2—2015
油气管道通信系统通用技术规范第2部分：光传送网（OTN）
1范围
Q/SY1206的本部分规定了油气管道光传送网（OTN）设备的功能、OTN接口结构、比特率和
顿结构、映射和复用、物理接口、OTN保护功能、OTN传输性能、OTN智能控制、OTN网络管理和OTN组网等方面的要求。OTN光交叉设备在本部分中暂不规定。
本部分适用于油气管道光传送网（OTN）的规划、设计、建设和管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20187光传送网体系设备的功能块特性 GB/T21645.1—2008自动交换光网络（ASON）技术要求 第1部分：体系结构与总体要求 GB/T 24367.1 自动交换光网络（ASON）节点设备技术要求第1部分：基于SDH的ASON
节点设备技术要求
YDN120光波分复用系统总体技术要求 YD/T 1060 光波分复用系统（WDM）技术要求 家——32×2.5Gbit/s部分 YD/T 1099 以太网交换机技术要求 YD/T 1141 以太网交换机测试方法 YD/T 1143 光波分复用系统（WDM）技术要求 求——16×10Gb/s，32×10Gb/s部分 YD/T 1167 STM-64分插复用（ADM）设备技术要求 YD/T 1264 IP电话/传真业务总体技术要求（第二阶段） YD/T 1274 光波分复用系统（WDM）技术要求——160×10Gb/s，80×10Gb/s部分 YD/T1383—2005 波分复用（WDM）网管理系统技术要求 YD/T 1462- 2011 光传送网 （OTN）接口 YD/T 1634 光传送网（OTN）物理层接口 YD/T1960 N×10Gbit/s超长距离波分复用（WDM）系统技术要求 YD/T1990—2009 光传送网（OTN）网络总体技术要求 YD/T 1991 N×40Gbit/s光波分复用（WDM）系统技术要求 YD/T 2003 可重构的光分插复用（ROADM）设备技术要求 Q/SY1206.1 油气管道通信系统通用技术规范第1部分：光传输系统 IEEE 802.3 IEEE以太网标准（IEEEStandardforethernet） ITU - T G.671 光组件和子系统的传输特性（Transmissioncharacteristicsofoptical
components and subsystems)
ITU- T G.707 同步数字体系（SDH）网络节点接口［Networknodeinterfaceforthe synchronous digital hierarchy (SDH)J
ITU-T G.709:2012 光传送网（OTN）接口［Interfacesfortheopticaltransportnetwork
1 Q/SY1206.2—2015
(OTN)J
ITU-TG.798光传送网体系设备功能块特性（Characteristicsof opticaltransportnetwork hierarchy equipment functional blocks)
ITU-TG.805传送网络通用功能结构（Characteristicsofopticaltransportnetworkhierarchy equipmentfunctional blocks)
ITU-TG.825 基于同步数字体系（SDH）的数字网内抖动和漂移控制［Thecontrolofjitter and wander within digital networks which are based on the synchronous digital hierarchy (SDH)J
ITU-TG.826对于国际恒定比特率同步数字通道和连接的端到端误码性能参数和目标（End -to- end error performance parameters and objectives for international, constant bit - rate digital paths and connections)
ITU-TG.828对于国际恒定比特率同步数字通道的误码性能参数和目标（Errorperformance parameters and objectives for international, constant bit rate synchronous digital paths)
ITU-TG.872光传送网体系架构（Architectureofopticaltransportnetworks） ITU- T G. 874 +光传送网（OTN）网元的管理（Managementaspectsoftheopticaltransport
network element)
ITU - T G. 975 海缆系统的前向纠错（Forwarderrorcorrectionforsubmarinesystems） ITU-T G.975.1 高比特率DWDM海缆系统的前向纠错（Forwarderrorcorrectionforhigh
bit-rate DWDM submarine system)
ITU T G.7041 通用成顿规程[Genericframingprocedure（GFP)] ITU-T G.8201 光传送网内多网络国际通道误码性能参数和指标（Errorperformanceparameters
and objectives for multi-operator international paths within optical transport networks)
ITU-T G.8251 光传送网（OTN）内的信号抖动和漂移控制［Thecontrolofjitterand wander within the optical transport network (OTN)J
ITU- T M.2401 光传送网内多网络国际通道和段的误码性能限制及投入业务和维护规程 (Error performance limits and procedures for bringing -into - service and maintenance of multi - operator international paths and sections within an optical transport network)
3术语、定义和缩略语
3.1 术语和定义
下列术语和定义适用于本文件。 3. 1. 1
光通路 客opticalchannel(OCh[r]) 用于支持OCh路径的信息结构，根据是否支持非随路开销（OCh_OH)，定义了两种OCh，即
支持非随路开销的全功能光通路（OCh）和不支持非随路开销的简化功能光通路（OChr）。本部分定义的OCh的客户信号为OTUk信号，其他数字客户信号如STM-N、以太网等OTM也可支持 3. 1. 2
光通路传送单元opticalchanneltransportunit（OTUk［v]）在一个或多个光通路连接上，传送一个ODUk的信息结构，包括光通路数据单元和OTUk相关
开销（FEC和光通路连接管理开销），由顿结构、比特速率和带宽来表征。 3. 1.3
光通路数据单元 optical channel dataunit (ODUk) 包括信息净荷（OPUk）和与ODUk开销相关的信息结构。OTUk的容量由k区分，k=0，1，
2 Q/SY1206.2—2015
2，2e，3等。 3. 1. 4
光通路数据单元通道ODUkpath（ODUkP）用于支持端到端ODUk路径的信息结构
3. 1. 5
光通路数据单元串联连接监视ODUkTCM（ODUkT）用于支持TCM路径的信息结构。最多可支持6个TCM子层。
3.1. 6
光通路净荷单元 optical channel payload unit (OPUk) 适配客户信息在光通路上传送的信息结构。将客户信息、所需适配客户信号速率和OPUk净荷
速率的开销，以及其他支持客户信号传送的OPUk开销结合在一起。 3.1.7
光通路载波 optical channel carrier (OCC[r]) 代表OTM-n中的支路时隙。根据是否支持非随路开销，目前定义有两种OCC结构，即支持非
随路开销的全功能光通路载波（OCC）和不支持非随路开销的简化功能光通路载波（OCCr）。 3.1.8
n阶光载波群 羊optical carriergroup of order n (OCG-n [r]) n个光通路载波分别占据OTM固定的、确定的位置，称为光载波群（OCG［rJ）。根据是否支
持非随路开销，目前定义有两种OCG结构，即支持非随路开销的全功能n阶光载波群（OCG-n）和不支持非随路开销的简化功能n阶光载波群（OCG-nr）。 3. 1. 9
光监控通路 optical supervisory channel (OSC) 传送OTM开销信号的物理光路，不经过光放大器。
3. 1. 10
光传送模块 optical transport module (OTM-n[r].m,OTM-0.mvn) 经过ONNI被传送的信息结构。根据是否支持非随路开销，OTM分为支持非随路开销的全功能
OTM和不支持非随路开销的简化功能OTM两种。系数n和m定义了所支持的波长和比特速率，I 表示简化功能，v表示支持虚拟多通道。 3. 1. 11
光复用单元 optical multiplexunit (OMU-n,n≥1) 支持OTN中光复用段（OMS）层连接的信息结构。光复用段层特征信息（OMS_CI）包含信
息净荷（OMS_CI_PLD）和光复用段开销信息（OMS_CI_OH）。OMS_CI_PLD包含OCG-n 净荷，OMS_CI_OH包含OCG-n开销和OMS特定开销，并且在OTM开销信号（OOS）信息结构中传送。OMU的阶数由所支持的OCG阶数定义。 3. 1. 12
n阶光物理段 optical physical section of order n (OPSn) 提供在各种光纤（如G.652，G.653，G.655）上传送多波光信号功能的一个分层网络。OPSr
将OMS和OTS层的传送功能结合在一起，但不包括监控信息，OPSn定义了n=0，n=16，n=32 等几种容量。 3. 1.13
OTM开销信号OTMoverheadsignal（OOS) OOS是在光监控信道上传送OTM非随路开销的信息结构。非随路开销包括光传送段开销、光
复用段开销和光通路非随路开销。主要由顿结构、比特速率和带宽等参数表征。
3
