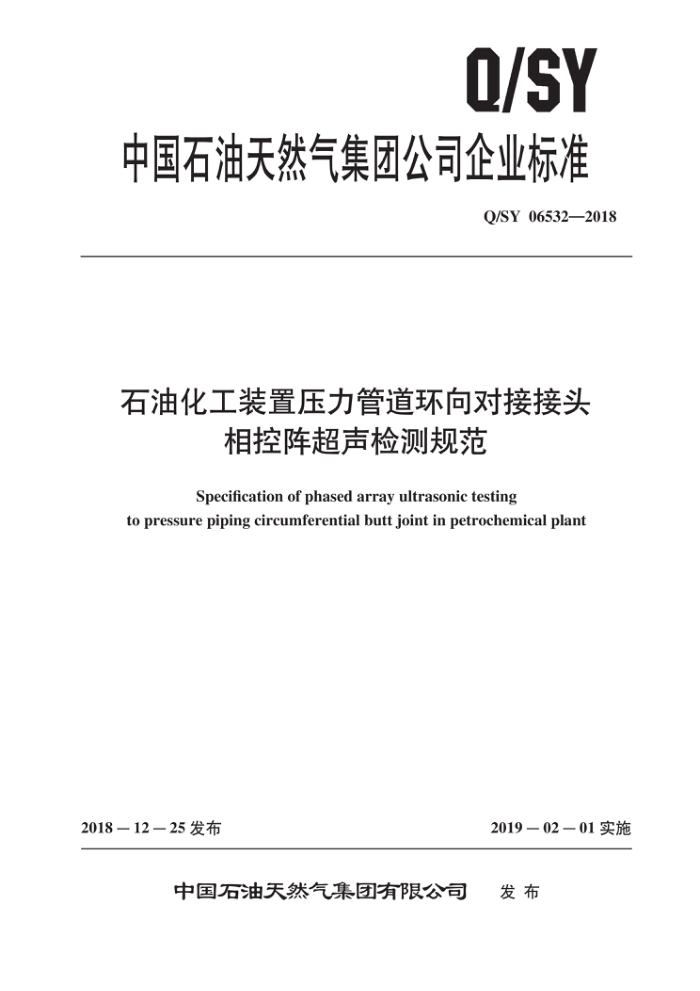

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06532—2018
石油化工装置压力管道环向对接接头
相控阵超声检测规范
Specification of phased array ultrasonic testing
topressurepiping circumferential butt joint inpetrochemical plant
2019－02－01实施
2018一12一25发布
中国石油天然气集团有限公司 发布 Q/SY06532—2018
目 次
前言· 范围规范性引用文件
II
2
3 术语和定义
基本规定 4.1 检测人员 4.2 检测设备及器材 4.3 试块 4.4 耦合剂 4.5 检测工艺文件 4.6 工艺可靠性验证 4.7 检测设备和器材的校准、 核查、 ，运行核查和检查 4.8 安全检测准备 5.1 检测区域 5.2 扫描类型选择 5.3 扫查方式选择 5.4 探头选择 5.5 楔块选择 5.6 扫描覆盖 5.7 探头步进偏移确定检测系统设置及校准 6.1 检测系统设置 6.2 检测系统校准 6.3 灵敏度设置 6.4 检测系统复核检测 7.1 扫查面准备 7.2 焊缝标识及分段 7.3 扫查覆盖· 7.4 扫查速度 7.5 扫查过程观察 7.6 检测数据存储
A
P
2
5
8
8
M
9 10 10 10
11 11 12 12 13 14 14 14 14 14 15 15 I
6
2 Q/SY06532—2018
7.7 检测温度 7.8 母材检测 7.9 横向缺陷检测数据分析和评定 8.1 检测数据的有效性评价 8.2 显示分类 8.3 缺陷定量 8.4 缺陷评定与质量分级检测报告及保存 9.1 检测报告 9.2 存档附录A（规范性附录） 相控阵超声探头晶片失效率的测试附录B（规范性附录） 相控阵超声探头声束偏转范围的测试附录C（资料性附录) 检测报告附录D（资料性附录） 条文说明参考文献
15 15 15 15 15 15 16 16 17 17 18 1g 20 22 25 38
P
9
I Q/SY06532—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草，本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会提出并
归口。
本标准起草单位：中国石油天然气第一建设有限公司、洛阳中油检测工程有限公司。 本标准主要起草人：龚华、王业民、齐泽民、胡述超、高建峰、陈厌灾、朱锡山、李鹏、于占山、
刘明刚、华金德、张凤全、唐建华、周成全、李松、张红。
II Q/SY06532—2018
石油化工装置压力管道环向对接接头相控阵超声检测规范
1范围
本标准规定了石油化工装置压力管道环向对接接头采用一维线性阵列相控阵超声的检测方法和质量分级要求。
本标准适用于同时具备下列条件的石油化工装置压力管道环向对接接头： a）管道材质为碳素钢或低合金钢。 b）管外径大于或等于159mm，管壁厚为12mm~60mm的全焊透环向对接接头（不包括焊缝余
高，焊缝两侧母材厚度不同时，取薄侧的厚度值）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.1—2005无损检测术语超声检测 GB/T23905无损检测超声检测用试块 GB/T32563无损检测超声检测相控阵超声检测方法 SY/T6444石油工程建设施工安全规程
术语和定义
3
GB/T12604.1和GB/T32563界定的以及下列术语和定义适用于本文件。
3.1
线性阵列相控阵探头 linearphasedarrayprobes 由一组晶片沿着一个线性轴并行排列的相控阵探头，如图1所示。
说明： A一激发（主动）孔径长度，单位为毫米（mm）； W 被动孔径长度，单位为毫米（mm）；
晶片的宽度，单位毫米（mm）； g一晶片间隙，单位为毫米（mm）； p——晶片间距，单位为毫米（mm)。
2
图1线阵列探头参数示意图
1 Q/SY06532—2018 3.2
激发孔径activeaperture 单次激活晶片组的总长度，又称为主动孔径，按公式（1）计算。
A=n·p-g =n-(e+g)-g
(1)
..-
式中： n—激发晶片数量，单位为个。
3.3
被动孔径passiveaperture 线性阵列探头中晶片的长度尺寸，见图1中W。
3.4
固定角度扫描 fixedanglescan 用一个特定的聚焦法则激活一组晶片，形成一个固定不变的波束角，模仿常规单晶探头的扫描。
3.5
探头步进偏移 probe step deviation 当采用沿线扫查时，相控阵超声楔块前沿距焊缝中心线的距离。
4基本规定 4.1 检测人员 4.1.1 1相控阵超声检测人员应具有特种设备超声波检测Ⅱ级及以上资格。 4.1.2 ：相控阵超声检测人员应经过相控阵超声检测专项培训，具有调校仪器和分析检测数据的能力。 4.2 检测设备及器材 4.2.1 一般要求 4.2.1.1 相控阵超声检测设备及器材包括相控阵超声仪器、软件、探头、模块、扫查装置和附件。 4.2.1.2 相控阵超声仪器、探头应具有产品质量证明文件。 4.2.2 2相控阵超声仪器 4.2.2.1 相控阵超声仪器应为脉冲回波型仪器，应含有多路独立的脉冲发射和接收通道，其放大器的增益调节最小步进应小于1dB。 4.2.2.2 2仪器应在1MHz～15MHz的频率范围内发射和接收脉冲信号。 4.2.2.3 仪器数字化采样频率不应低于5倍探头频率，仪器模数转换位数不应小于8位。 4.2.2.4仪器的水平线性误差不应大于1%，垂直线性误差不应大于5%。 4.2.3相控阵超声检测软件 4.2.3.1米 相控阵超声仪器检测软件应有A、B、C、S型扫描独立显示和组合显示功能，以及图像存储、拷贝、分析、聚焦法则计算、角度校正增益（ACG）、时间校正增益（TCG）和距离波幅校正增益（DAC）等功能。 4.2.3.2 离线分析软件应有查看关键检测参数设置和检测数据图像分析功能。 4.2.3.3 声场仿真软件应至少有坡口类型、扫描类型、聚焦法则、声束显示、探头和楔块设置等功能。 2
