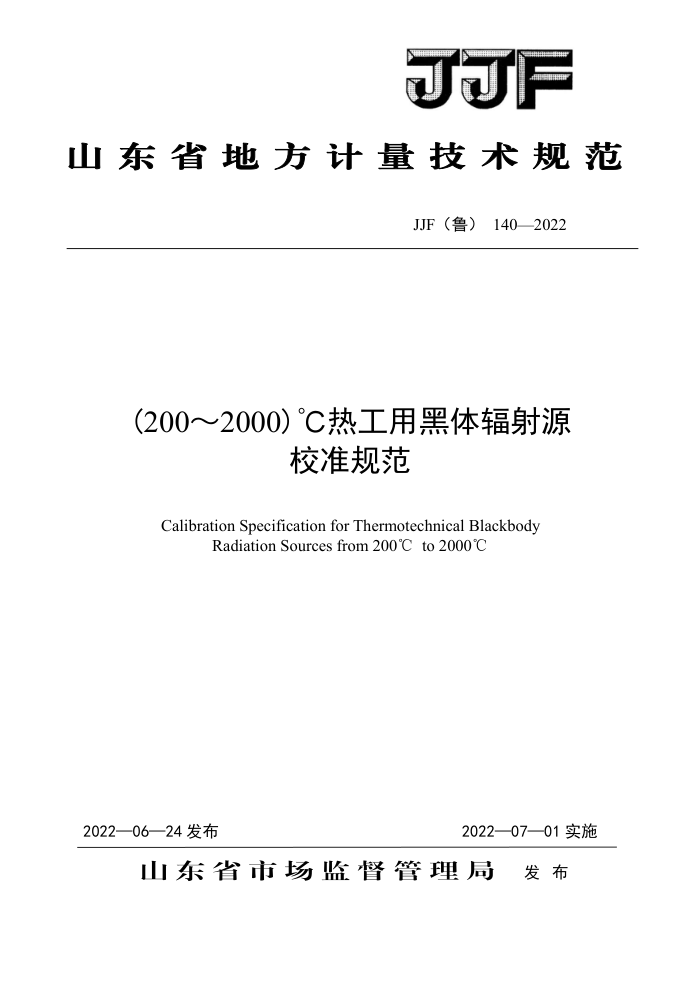

JJF
山东省地方计量技术规范
JF（鲁）140—2022
(200～2000）℃热工用黑体辐射源
校准规范
Calibration Specification for Thermotechnical Blackbody
Radiation Sources from200Cto2000℃
2022—07—01实施
2022—06—24发布
东省市蓝督管理局 发布 JJF（鲁）140——2022
(200～2000）℃热工用黑体
辐射源校准规范 Calibration Specification for Thermotechnical Blackbody Radiation Sources from 200C to 2000℃
JJF(鲁） 140- -2022
归口单位：山东省温湿度计量技术委员会
主要起草单位：山东省计量科学研究院
参加起草单位：山东省气象局大气探测技术保障中心
山东省交通科学研究院潍坊市计量测试所威海市产品质量标准计量检验研究院
滨州市检验检测中心
本规范委托山东省温湿度计量技术委员会负责解释。 JJF(鲁)140—2022
本规范主要起草人：
徐兴业（山东省计量科学研究院）尹遵义（山东省计量科学研究院）
参加起草人：
任燕（山东省气象局大气探测技术保障中心）孙小男（山东省交通科学研究院）陈林（潍坊市计量测试所）孙建利（威海市产品质量标准计量检验研究院）应后民（滨州市检验检测中心） JJF（鲁）140——2022
目录
引 1 2 引用文件 3 术语 4 概述. 5计量特性 5.1温度示值误差 5.2温度波动度. 5.3温度均匀度 6校准条件 6.1环境条件， 6.2测量标准及其他设备， 7校准项目和校准方法. 7.1校准项目 7.2校准方法. 8校准结果的表达. 9复校时间间隔. 附录A热工用黑体辐射源校准原始记录参考格式. 附录B热工用黑体辐射源校准证书内页参考格式附录C热工用黑体辐射源示值误差校准不确定度分析示例.
II
范围.
2
.....2
2
....2
.2
A
......4
4
.6
....6
.7
.9
...10 JJF(鲁）140——2022
引言
JJF1071 《国家计量校准规范编写规则》、JJF1001 《通用计量术语及定义》 JJF1059 《测量不确定度评定与表示》 共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
II JJF（鲁）140—2022
（200～2000℃热工用黑体辐射源校准规范
1范围
本规范适用于热工用黑体辐射源（以下简称黑体辐射源）在（200～2000）℃范围内温度校准。
2引用文件
本规范引用了下列文件： JJF1552-2015辐射测温用-10℃200℃黑体辐射源校准规范 JJG856-2015工作用辐射温度计检定规程凡是注日期的引用文件，仅所注日期的版本适用于本规范。凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1552-2015界定的以及以下术语和定义适用于本规范。 3.1［空腔］黑体辐射源［cavity］blackbodyradiator
用于检定或校准辐射温度计、具有稳定控制的温度和明确的发射率且热辐射特性接近于黑体的凹形装置。［JJF1552-2015，术语3.2] 3.2[有效］亮度温度[effective］radiancetemperature
在给定波长范围，辐射亮度与被测热辐射体的有效辐射亮度相等的黑体的温度。 ［JJF1552-2015，术语3.5] 3.3温度波动度temperaturefluctuation
正常工作状态下，在规定的时间间隔内黑体辐射源温度变化的最大值。 3.4温度均匀度temperatureuniformity
正常工作状态下，黑体辐射源空腔底部有效区域内各点温度与中心点温度之差。
4概述 4.1用途
黑体辐射源主要用于检定或校准辐射温度计、红外热像仪等辐射测温仪器。 JJF（鲁）140—2022
4.2原理与结构
等温封闭空腔内的热辐射为黑体辐射。黑体辐射源是具有小孔的等温空腔，其辐射特性近似绝对黑体。
黑体辐射源为温度已知并可稳定工作的热辐射源。黑体辐射源通常由黑体空腔、 温度测量与控制系统等构成。空腔通常为圆柱圆锥型、双圆锥型、圆柱型或球型等。
5计量特性
5.1温度示值误差
温度示值误差是指黑体辐射源空腔底部中心位置的温度与标准器温度之差。 5.2温度波动度
温度波动度为规定时间间隔内黑体辐射源空腔底部中心温度变化的最大值。通常时间间隔为10min。 5.3温度均匀度
温度均匀度为黑体辐射源有效辐射区域内各点相对于中心点的温差。
6校准条件
6.1环境条件
环境温度：18℃～28℃，相对湿度：20%～85%。 应满足标准及辅助设备、被校准设备的使用环境条件要求。应无影响校准结果的
环境辐射和空气对流。 6.2测量标准及其他设备 6.2.1测量标准可选用以下组合：
（1）标准铂电阻温度计、标准热电偶和相应电测设备及辅助设备；（2）标准黑体辐射源、比较用辐射温度计和辅助设备；（3）标准光电高温计和辅助设备。 注： 1测量标准选用（1）时，只用于测量温度示值误差和温度波动度。 2测量标准选用（2）、（3）时应说明温度为亮度温度，并给出工作波长以及测量距离等信息。 3测量标准（2）时，每次使用前须用标准黑体辐射源为比较用辐射温度计重新赋值。按 JJG856-2015《工作用辐射温度计》7.3.5的规定。
2
