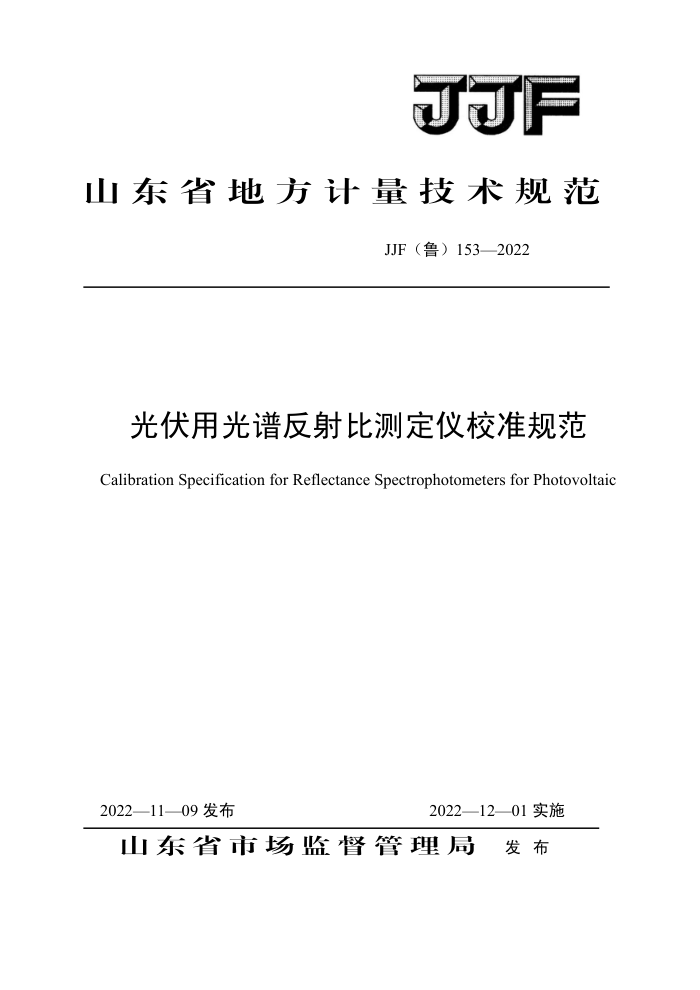

JF
山东省地方计量技术规范
JJF（鲁）153—2022
光伏用光谱反射比测定仪校准规范
Calibration Specification for Reflectance Spectrophotometers for Photovoltaic
2022—12—01实施
20221109发布
山东省市场蓝督管理局 发布 JJF（鲁）153-2022
光伏用光谱反射比测定仪
校准规范 Calibration Specification for
JJF（鲁）153-2022
ReflectanceSpectrophotometersforPhotovoltaic
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院参加起草单位：山东省计量检测中心
烟台市标准计量检验检测中心
本规范委托山东省化学计量技术委员会负责解释 JJF（鲁） 153-2022
本规范主要起草人：
郭 波（山东省计量科学研究院）程康（山东省计量科学研究院）
参加起草人：
隋峰（山东省计量科学研究院）高捷（山东省计量检测中心）邱黛君（山东省计量检测中心）件欣（山东省计量检测中心）郝维涛（烟台市标准计量检验检测中心） JJF（鲁）153-2022
目 髪录
引言 1范围 2引用文件. 3术语和计量单位 3.1 光谱反射比 3.2AM1.5G条件 3.3AM1.5G光谱总反射比 4概述 5计量特性. 5.1光谱反射比示值误差， 5.2AM1.5G光谱总反射比示值误差 5.3光谱反射比重复性， 6校准条件... 6.1 环境条件. 6.2校准用设备 7校准项目和校准方法. 7.1光谱反射比示值误差 7.2AM1.5G光谱总反射比示值误差 7.3光谱反射比重复性， 8校准结果表达 9复校时间间隔，附录A光伏用光谱反射比测定仪校准记录格式附录B光伏用光谱反射比测定仪校准证书内页格式附录C光伏用光谱反射比测定仪校准结果不确定度评定示例
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (7) (8) JJF（鲁） 153-2022
引 言
JJF1032-2005《光学辐射计量名词术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支持本规范制定工作的基础性系列规范
本规范为首次发布。
II JJF（鲁）153-2022
光伏用光谱反射比测定仪校准规范
1范围
本规范适用于光伏行业领域内所使用光谱反射比测定仪（下文简称为反射比测定仪）的校准。 2 引用文件
本规范引用了下列文件： JJF1601-2016漫反射测量光谱仪校准规范 GB/T3948标准照明体和几何条件 GB/T17683.1太阳能在地面不同接收条件下的太阳光谱辐照度标准第1部分：大气
质量1.5的法向直接日射辐照度和半球向日射辐照度
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
以下术语和定义适用于本规范。
3.1光谱反射比spectralreflectance
光谱反射比是指在入射辐射的光谱组成、偏振状态和几何分布指定条件下，反射的光谱通量与入射光谱通量之比。它的符号为p()，单位为1。
3.2AM1.5G条件AM1.5Gcondition
标定和测试地面用（AM=1.5，即太阳光通过大气的实际距离为大气垂直厚度的1.5倍，对应的天顶角约为48°）太阳电池所规定的太阳辐照度和光谱辐照度分布。在通常情况下，太阳辐射标准光谱分布是指在AM1.5G条件下的光谱分布。
3.3AM1.5G光谱总反射比AM1.5Gspectraltotalreflectance
AM1.5G光谱总反射比是指光谱反射比在太阳光辐射AM1.5G标准光谱分布条件下的加权计算结果。它的符号为Pt，单位为1。 4概述
光伏用光谱反射比测定仪主要由光源、探测器、反射附件、单色仪和信号处理系统等 JJF（鲁）153-2022
组成，通常采用相对测量的方式，即在相同测量条件下，测得样品的光谱信号与已知光谱反射比的光谱信号比较，从而获得样品的光谱反射比。
光伏用光谱反射比测定仪主要用于对太阳能电池片等光伏材料在制绒、扩散、钝化及镀膜等工艺阶段光谱反射比的测定，并对光伏用工作白板和灰板的反射比进行定值。由于光伏材料特有的光谱响应及吸收特性，对反射比测定仪的光谱测量范围有较高的要求，一般要包含300nm~1100nm。 5计量特性
5.1光谱反射比示值误差
示值误差不大于0.03。 5.2AM1.5G光谱总反射比示值误差
示值误差不大于0.05。 5.3光谱反射比重复性
重复性不大于0.01。 注：以上所有指标不用于合格性判别，仅供参考。
6 校准条件
6.1环境条件 6.1.1温度应为（23±5）℃，相对湿度应小于85%。 6.1.2校准环境中不应有强磁场、电场和振动等因素的干扰。 6.2校准用设备
系列反射比标准板。系列反射比标准板由至少三块标准板组成，其反射比标准值应分别在（0.05~0.2），（0.3~0.6）和（0.7~1.0）范围内，扩展不确定度不大于0.02（k=2）。
7校准项目和校准方法
7.1光谱反射比示值误差
反射比测定仪按要求预热稳定后，在仪器测量室分别放置不同的标准板，选取不同波长点进行校准测量，其中300nm~400nm应选取不少于2个波长点、400nm~800nm应选取不少于3个波长点、800nm~1100nm选取不少于2个波长点，选取的波长点应包含在标准 2 JJF（鲁）153-2022
板的定值波长点之内，
读取标准板对应波长点的光谱反射比值，重复测量3次，与相同测量条件下的标准值进行比较，按照公式（1）计算得到对应波长的光谱反射比示值误差。
(1)
Ap()= p( )sp (
式中： Ap(2)——光谱反射比示值误差，单位为1; p(a)一—系列反射比标准板光谱反射比3次测量的平均值，单位为1; Po(a)——系列反射比标准板光谱反射比的标准值，单位为1。
7.2AM1.5G光谱总反射比示值误差
根据被校反射比测定仪的技术说明或客户要求，设置光谱范围、波长间隔等测量条件在仪器测量室分别放置不同的标准板，读取标准板的AM1.5G光谱总反射比测量值，重复测量3次，取其平均值与相同测量条件下的AM1.5G光谱总反射比标准值比较，根据公式（2）计算仪器的光谱总反射比示值误差。
Ap=P&
(2)
式中： Ap——AM1.5G光谱总反射比示值误差，单位为1; p.——系列反射比标准板AM1.5G光谱总反射比3次测量的平均值，单位为1;； PAM——系列反射比标准板AM1.5G光谱总反射比的标准值，单位为1。
7.3光谱反射比重复性
根据7.2测量结果，利用极差法，按照公式（3）计算光谱反射比的重复性。
S= P(2ha p()
1.69
(3)
式中： ——光谱反射比重复性，单位为1; p(2)mx——各波长点对应的光谱反射比测量最大值，单位为1;
3
