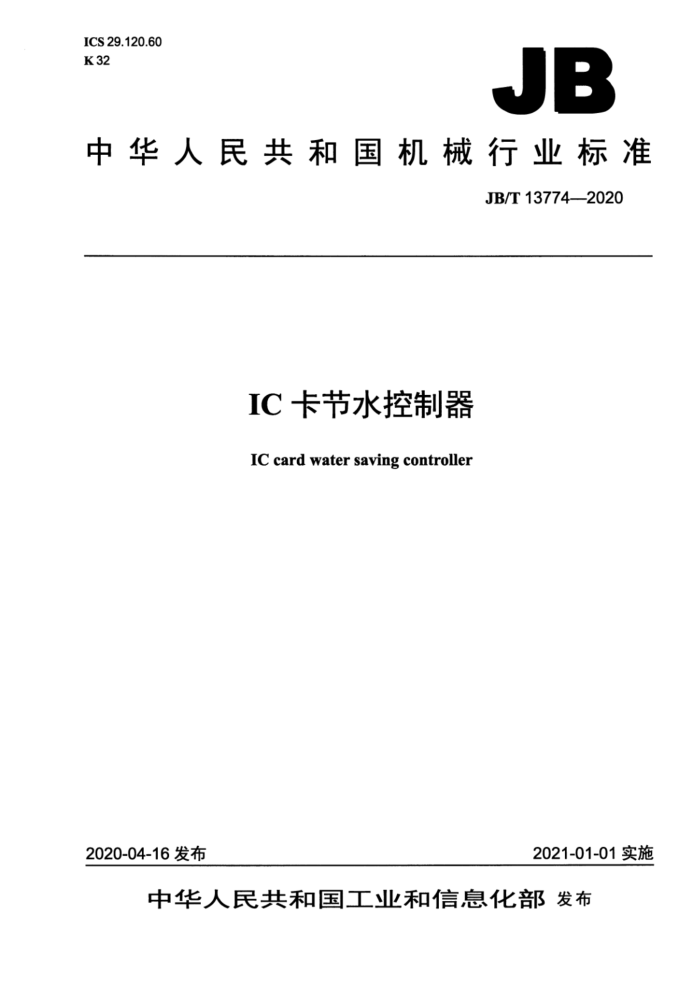

中华人民共和国机械行业标准
JB/T13774—2020
IC卡节水控制器
IC card water saving controller
2021-01-01实施
2020-04-16发布 目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4产品分类 5要求.
1
5.1 通用要求， 5.2 机械要求， 5.3 安全要求， 5.4 性能要求. 5.5 功能要求， 5.6 电磁兼容性要求.. 5.7 准确度要求 6试验方法
二
8
6.1 试验环境 6.2 机械结构试验， 6.3 安全运行试验 6.4 性能试验 6.5 功能试验 6.6 电磁兼容性试验 6.7 误差试验 7检验规则 7.1出厂检验 7.2型式试验与周期检验 8包装、运输和贮存 8.1 包装 8.2 运输. 8.3 贮存. 附录A（规范性附录） 检验项目
0
10 12 14 15 .16 17 17 17 .18 18 18 18 .19
iaBiESEBi
表．技术参数表2水压等级表．温度等级表4工作环境. 表5功能要求表6静压试验压力.
6
D
13 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业节水标准化技术委员会用水产品和器具用水效率分技术委员会（TC442/SC1）
归口。
本标准负责起草单位：安徽省产品质量监督检验研究院、郑州市质量技术监督检验测试中心。 本标准参加起草单位：新开普电子股份有限公司、郑州市供水节水技术中心、杭州竞达电子有限公
司、深圳智胜达科技有限公司、河南省计量科学研究院、中国电器科学研究院、河南省道讯信息技术有限公司。
本标准主要起草人：朱江、朱双四、王勇军、吴涛、王志录、席科、任德伦、曹振华、邵晓明、 崔耀华、钱峰、龚军。
本标准为首次发布。 IC-卡节水控制器
1范围
本标准规定了IC卡节水控制器的术语和定义、产品分类、要求、试验方法、检验规则以及包装、 运输和贮存。
本标准适用于温度等级为T50、T70、T90，压力等级为MAP6～MAP10，标称口径为DN32及以内的IC卡节水控制器（以下简称水控器）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB/T191包装储运图示标志 GB/T778.2一2018饮用冷水水表和热水水表第2部分：试验方法 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h十12h循环） GB/T2423.5环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.55一2006电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4208-2017外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T5013.4额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T5169.5电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试
验方法和导则
GB/T5169.11 电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（GWEPT）
GB/T5465.2电气设备用图形符号第2部分：图形符号 GB9254信息技术设备的无线电扰限值和测量方法 GB/T13384机电产品包装通用技术条件 GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB19212.7电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第7部分：
安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
GB/T19212.17电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第17 部分：开关型电源装置和开关型电源装置用变压器的特殊要求和试验
GB/T25480仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T778.2—2018、GB4706.1—2005和GB14536.12008界定的以及下列术语和定义适用于本文件。 3.1
IC卡节水控制器ICcardwatersavingcontroller 由控制器，电动阀门或流量计所组成的一种具有结算功能的计量节水装置。
3.2
推荐流量范围rangeofrecommendedflow-rates 能够满足正常使用，文能节药用水的流量范围。
3.3
功能卡functional smartcard 由管理者按特定功能发行的IC卡。
3.4
不可拆卸的电源软线 not removable soft power line 固定在设备上或与设备装配在一起用以供电的软线。
4产品分类
4.1按结构型式分为以下两类：
a）一体式水控器：由控制器、阀门、流量计及水暖等部件组成的一体式水控器； b）分体式水控器：由控制器、阀门、流量计及水暖等部件组成的分散式安装的水控器。
4.2按用途分为以下三类：
a）洗浴用水控器； b）饮用水用水控器； c）其他用途水控器。
4.3按计费方法分为以下两类：
a）计时付费的水控器； b）计流付费的水控器。
5要求
5.1通用要求 确保：
a）抗电击的人身安全： b）防过高温度的人身安全； c）防止固体异物、灰尘和水的进入 d）防止火焰蔓延。 在正常工作条件下可能经受腐蚀的所有部件应受有效防护。在正常工作条件下，任何防护层既不应
在一般的操作时受损，也不应由于暴露在空气中而受损。
水控器应在水质良好的环境中使用，当硬度较大、杂质较多时，应在进水口前端结构中预留水过滤器，或在集中的入水口加装水处理软化设备。 5.2机械要求 5.2.1外壳 5.2.1.1外观要求
所有金属零件应有良好的表面处理，不应有镀层脱落、锈蚀、霉斑等现象，也不应有划伤、沾污等痕迹，以及明显变形损坏或缺件。
塑料件表面应光滑、色泽均匀，不应有裂纹、气泡，不应有明显的斑痕、划痕和其他影响机械强度的缺陷。商标、名称、型号和文字说明应清晰、端正。 5.2.1.2防护装置
水控器应配置可以封印的防护装置，以保证在正确安装前和安装后，在不损坏防护装置的情况下不能拆卸或者改动和（或）调整装置或校正装置。 5.2.1.3防尘和防水
水控器及水控器电源装置的防尘防水应符合下列内容： a）水控器外壳防护应不低于GB/T4208规定的IP55等级： b）功率≤100W的水控器电源装置，应符合GB/T4208规定的防护等级IP54： c）功率>100W的水控器电源装置，应使用金属制外壳并符合I类器具的要求，外壳防护应符合
GB/T4208规定的防护等级IP20。
5.2.2机械强度 5.2.2.1水控器及水控器电源装置的外壳应能通过GB/T2423.55规定的撞击试验，试验结束后不应出现影响其功能及可能触及带电部件的损伤。 5.2.2.2水控器及水控器电源装置应能通过GB/T2423.5规定的冲击试验，试验结束后不应出现损伤及信息改变，各项功能正常，能够正确工作。 5.2.2.3水控器及水控器电源装置应能通过GB/T2423.10规定的振动试验，试验结束后不应出现损伤及信息改变，各项功能正常，能够正确工作。 5.2.3电源连线
功率≤100W的水控器电源应使用不可拆卸的电源软线，电源软线与电源的结合处使用护线套，护线套应能满足5.2.1.3b）的要求。 a）制造厂名称或商标，如果需要包括产地： b）如果需要留有认证标志的空间： c）型号、顺序号、制造年份： d）电压、电流、功率标志： e）电源性质的符号，标有额定频率的除外； f）外壳防护等级符号： g）器具绝缘防护类别符号。 当使用符号表示时，应符合GB/T5465.2的规定。
5.3安全要求 5.3.1防触电保护 5.3.1.1水控器
水控器按GB4706.1的规定应符合IⅢI类器具的要求，即：依靠安全特低电压的电源来提供对电击的防护，安全特低电压SELV在任何情况下都不应该超过30V。
注：安全特低电压SELV在本标准范围内指有效值RMS。 5.3.1.2水控器电源 5.3.1.2.1电气间隙和爬电距离
水控器电源的功率应小于400W，防护类别按GB4706.1的规定应符合I类器具或Ⅱ类器具的要求，电气间隙按照GB14536.1一2008附录N中污染等级的说明，污染等级选择应不低于2级的要求，在三相四线制的供电环境下，标称电源电压为230/400V时，过电压类别要求的额定脉冲电压为6000V，在海拨2000m以下的大气环境下电气间隙应不小于5.5mm，除接地端子外，临近金属的导电部件的间隙应不小于6.4mm；超过海拔2.000m的高度，间隙值乘以GB/T16935.1-2008中表A.2规定的校正系数。
注1：列出的第一个数值为相线对中性线电压（又称相电压）或相线对地电压，列出的第二个数值为线对线电压（又
称线电压），具体内容参见GB/T156。 注2：间隙的测量参照GB14536.12008附录B中的说明进行。 根据GB14536.1一2008附录N中污染等级的说明，污染等级选择应不低于2级的要求，考虑材料
类别，水控器电源的结构应能保证基本绝缘的爬电距离不小于GB14536.1一2008表20.3中相应额定电压条件下的规定值，工作绝缘的爬电距离不小于GB14536.1一2008表20.4中相应工作条件下的规定值。 5.3.1.2.2安全隔离变压器
水控器电源应使用安全隔离变压器，并符合下列要求： a）安全隔离变压器应符合GB19212.7规定的Ⅱ类变压器的要求； b）工作频率为500Hz～2.5MHz的安全隔离变压器还应符合GB/T19212.17的要求。
5.3.1.2.3脉冲电压
水控器电源装置应能通过GB/T16927.1规定的脉冲电压试验，试验过程中不应出现闪络、破坏性放电或击穿。 5.3.1.2.4介电强度 放电或击穿，试验结束后水控器电源应能正常工作，输出电压应符合本标准5.3.1.1的要求。 5.3.1.2.5输出短路保护
水控器电源的SELV电压输出端应具有短路保护功能，当输出短路时不会造成损坏，短路故障解除后电源应能恢复正常，输出电压应符合5.3.1.1的要求。 5.3.1.2.6漏电保护
水控器电源的电压输入端应配备具有测试按钮的剩余电流动作断路器，当水控器电源的功率≤100W 时额定剩余电流动作电流应≤10mA，100W时额定剩余电流动作电流应≤30mA，剩余电流动作断路器的分断时间应≤0.1s。 5.3.1.2.7电源线
如果是橡皮绝缘，则应是合成橡胶，应符合GB/T5013.4对橡胶护套软电缆的通用要求；如果是聚氧乙烯绝缘，应符合GB/T5023.5对轻型聚氯乙烯护套软线的要求。 5.3.2耐火阻燃要求 5.3.2.1印制电路板
水控器及水控器电源所使用的印制电路板基材应能通过GB/T5169.5规定的试验，施加试验火焰的持续时间为10s，在移开针焰后，试验样品的火焰或灼热在30s之内熄灭，而且铺底层或包装绢纸没有起燃。 5.3.2.2外壳
水控器及水控器电源的外壳应具备合适的安全性以防止火焰蔓延，不应因与之接触的带电部件的热过载而着火。
试验应按GB/T5169.11的规定在下列条件下进行：
一试验温度：650℃±10℃：一作用时间：30s士1s。 可在任一随机位置与灼热丝接触。
5.3.3卫生安全要求
所有的零部件应采用通常认为是无毒、无污染、无生物活性的材料制造，与饮用水直接接触的材料，应符合GB/T17219的规定。 5.4性能要求 5.4.1技术参数
水控器的主要技术参数应符合表1的规定。
表1技术参数
参数
序号 1 非接触控制距离 ≥ 20mm
适用范围具有非接触控制功
项目
