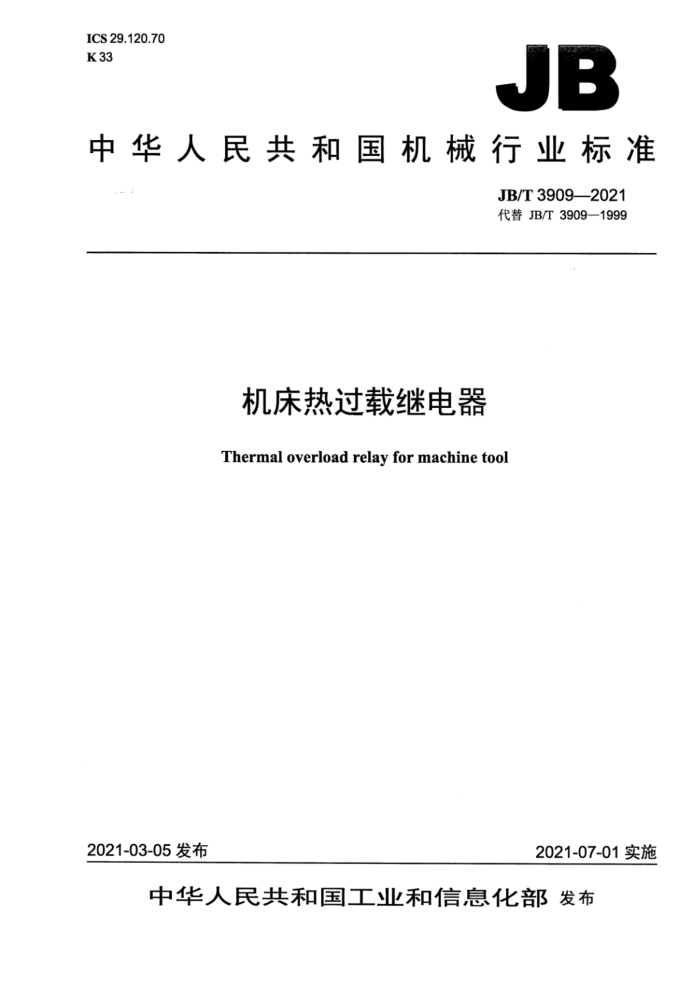

中华人民共和国机械行业标准
JB/T3909—2021 代替JB/T3909—1999
机床热过载继电器
Thermal overload relay for machine tool
2021-07-01实施
2021-03-05发布 中华人民共和国
机械行业标准机床热过载继电器 JB/T3909-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·2印张61千字 2021年7月第1版第1次印刷
定价：30.00元
*
书号：15111·16119 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类
IL
4.1 按热效应类别分类 4.2 按脱扣级别分类 4.3 按极数分类. 4.4 按是否带有断相保护功能分类， 4.5 按有无整定电流调节装置分类 4.6 按辅助触头分类.. 4.7 按复位方式分类.. 4.8 按有无周围空气温度补偿分类.. 4.9 按有无专用配套电流互感器分类 4.10按与配套交流接触器接线安装方式分类 4.11 按外壳的防护等级分类， 4.12按与短路保护电器的协调配合类型分类， 4.13按安装类别分类. 4.14 按辅助触头的使用类别分类 4.15按有无动作指示分类. 5特性 5.1 特性概要. 5.2 延时型式 5.3 主电路的额定值和极限值. 5.4 使用类别 5.5 辅助电路. 5.6 标志和整定电流值 5.7 时间-电流特性. 5.8 周围空气温度的影响. 5.9 与短路保护电器（SCPD）的协调配合 6产品资料 6.1 资料内容.. 6.2 标志. 6.3安装、操作和维修说明 7正常使用、安装和运输条件 7.1 正常使用条件
T
T
1
8
.8 9 8结构和性能要求 8.1结构要求. 8.2性能要求. 9试验. 9.1试验分类. 9.2 验证结构要求. 9.3 验证性能要求
10 10
.16 ..16 18 20
图1 有周围空气温度补偿的热继电器电流整定范围的倍数
表1 热继电器的脱扣级别表2 各极同时通电时脱扣试验的整定电流倍数. 表3 三极热继电器两极通电时脱扣试验的整定电流倍数表4 温升极限.. 表5耐受过载电流要求表6# 相应于额定工作电流的预期试验电流r. 表7 辅助触头正常条件下的额定接通和分断能力，表8 辅助触头非正常条件下的接通和分断能力，表9 验证螺纹型端子机械性能的打紧力矩，
.12 12 .13 14 14 15 16 19 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3909—1999《机床热过载继电器》，与JB/T3909—1999相比主要技术变化如下：
范围增加了“产品资料，正常使用、安装和运输条件”（见第1章）；增加了脱扣级别的数量（见4.2）；增加了按辅助触头分类的种类（见4.6）； -增加了特性概要的种类和部分内容及表1（见5.1)；增加了额定电压与GB/T14048.1一2012的要求相一致的内容（见5.3.1）；增加了额定工作制与GB/T14048.12012的要求相一致的内容（见5.3.4）；一增加了辅助触头的类别、特性和额定值内容（见4.6、5.5）；一删除了原5.10（见1999年版的5.10）；一增加了产品资料（见第6章）；一正常使用、安装和运输条件中增加了运输和贮存条件的内容，删除了原标准安装轨和安装类别（见第7章）；修订了结构和性能要求，使本标准内容与GB/T14048.1一2012第7章内容的要求相一致（见第8章)；修订了试验要求，使本标准内容与GB/T14048.1一2012第8章内容的要求相一致（见第9章）删除了原9章“检验规则”（见1999年版的第9章）；一删除了原10章“标志、包装、运输、贮存”（见1999年版的第10章）。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：桂林机床电器有限公司、苏州电器科学研究院股份有限公司、苏州工业职业技术
学院。
本标准主要起草人：周泰武、李文礼、易英妹、陈楚开、胡德霖、许建林、温贻芳。 本标准所代替标准的历次版本发布情况为：
JB/T3909—1985JB/T3909—1999。 机床热过载继电器
1范围
本标准规定了机床热过载继电器（以下简称热继电器）的基本要求，包括术语和定义，分类，特性，产品资料，正常使用、安装和运输条件，结构和性能要求及试验。
本标准适用于在额定电压交流不超过1000V或直流不超过1500V的主电路中，对电动机进行过载保护的热继电器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7552019旋转电机定额和性能 GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2900.182008 3电工术语低压电器 GB/T5169.102017 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.11—2017 电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（GWEPT）
GB/T13539.12015低压熔断器第1部分：基本要求 GB/T13539.22015低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业
的熔断器）标准化熔断器系统示例A至K
GB/T14048.12012低压开关设备和控制设备第1部分：总则 GB/T14048.42010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触
器和电动机起动器（含电动机保护器）
GB/T14048.52017低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器
IEC60028铜电阻（Intemational standardofresistanceforcopper）
3术语和定义
GB/T2900.18—2008、GB/T14048.1-2012、GB/T14048.4—2010、GB/T14048.5—2017界定的以及下列术语和定义适用于本文件。 3.1
临界脱扣电流criticaltrippingcurrent 热继电器在规定条件下，通以略大于此值的电流则能脱扣，通以略小于此值的电流，则不能脱扣。 4分类 4.1 按热效应类别分类
热继电器可分为：
双金属片式；易熔合金式；一其他。
4.2 按脱扣级别分类
热继电器可分为：
2级； 3级； 5级； 10A级； 10级； 20级； 30级； -40级。
4.3 按极数分类
热继电器可分为：
单极；二极；三极。
4.4 按是否带有断相保护功能分类
热继电器可分为：
带断相保护；不带断相保护。
4.5按有无整定电流调节装置分类
热继电器可分为：
有整定电流调节装置；无整定电流调节装置。
4.6按辅助触头分类
热继电器可分为：
单断点接通触头；单断点分断触头：单断点三端子的通断转换触头：双断点接通触头： 其他。
4.7按复位方式分类
热继电器可分为：
自动复位式；手动复位式：一自动和手动复位式。
4.8按有无周围空气温度补偿分类
热继电器可分为：
有周围空气温度补偿；一无周围空气温度补偿。
4.9按有无专用配套电流互感器分类
热继电器可分为：
有专用配套电流互感器；无专用配套电流互感器。
4.10按与配套交流接触器接线安装方式分类
热继电器可分为：
组合式；分立式。
4.11按外壳的防护等级分类
热继电器可分为：
IPOO; -IP10; -IP20; IP30。
4.12按与短路保护电器的协调配合类型分类
热继电器可分为：
“1”型; “2”型。
4.13按安装类别分类
热继电器可分为：
安装类别Ⅱ；安装类别ⅢI。
4.14按辅助触头的使用类别分类
热继电器可分为：
